Deze handleiding helpt u bij het gebruik van Optimize Survey CE.

Met deze tool kunt Leica XML importeren in een dgn en als gewenst converteren naar NLCS. Voorbeelden bestanden voor de NLCS vertaling kunnen wij aanleveren.

Voor de voorbeeld bestanden en verdere vragen verwijzen wij u naar onze supportdesk (support@thepeoplegroup.nl).

INHOUDSOPGAVE

• Opstarten
  • Hoofdscherm
  • Tabblad Importeren Leica Captivate XML
    • Data plaatsen
    • Elementtypen
    • Meetpunt label
    • Grootte meetpunten
    • Metingen (XML bestand)
  • Tabblad Converteren naar NLCS
    • Verwijderen administratieve data
    • Excel bestand
    • Cell library
    • Start conversie
  • Overige informatie
    • Objecttypen
    • Variabelen gerelateerd aan Converteren naar NLCS
    • Annotation scale

Optimize Survey CE biedt de optie om Leica Captivate XML bestanden te importeren en daarna het resultaat te vertalen naar NLCS. Dit kan 2D of 3D, denk eraan een 3D dgn te gebruiken als je 3D functionaliteit wilt gebruiken, deels kunnen we dit afdwingen door de software. Maar niet altijd, dan zal er een melding volgen.

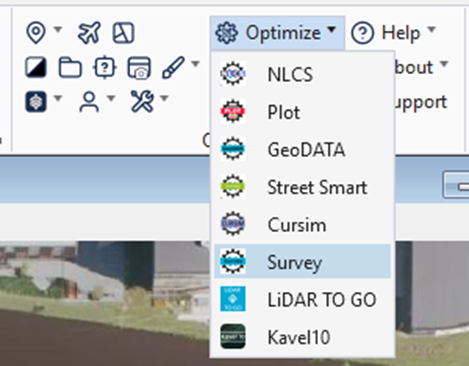

De tool start je op vanuit het Optimize menu (workflow Drawing > Group Optimzie, klik op icoon Survey):

De tool kan ook worden gestart met b.v. de Key-in:

mdl load optimize.survey; optimize.survey dialog open leica

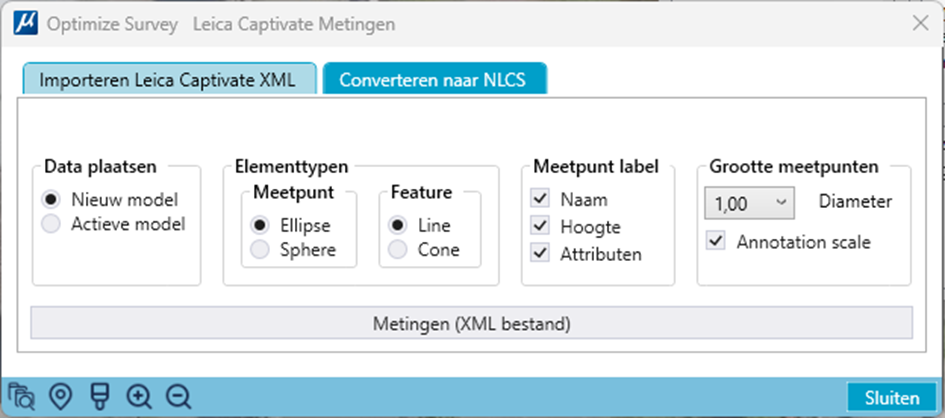

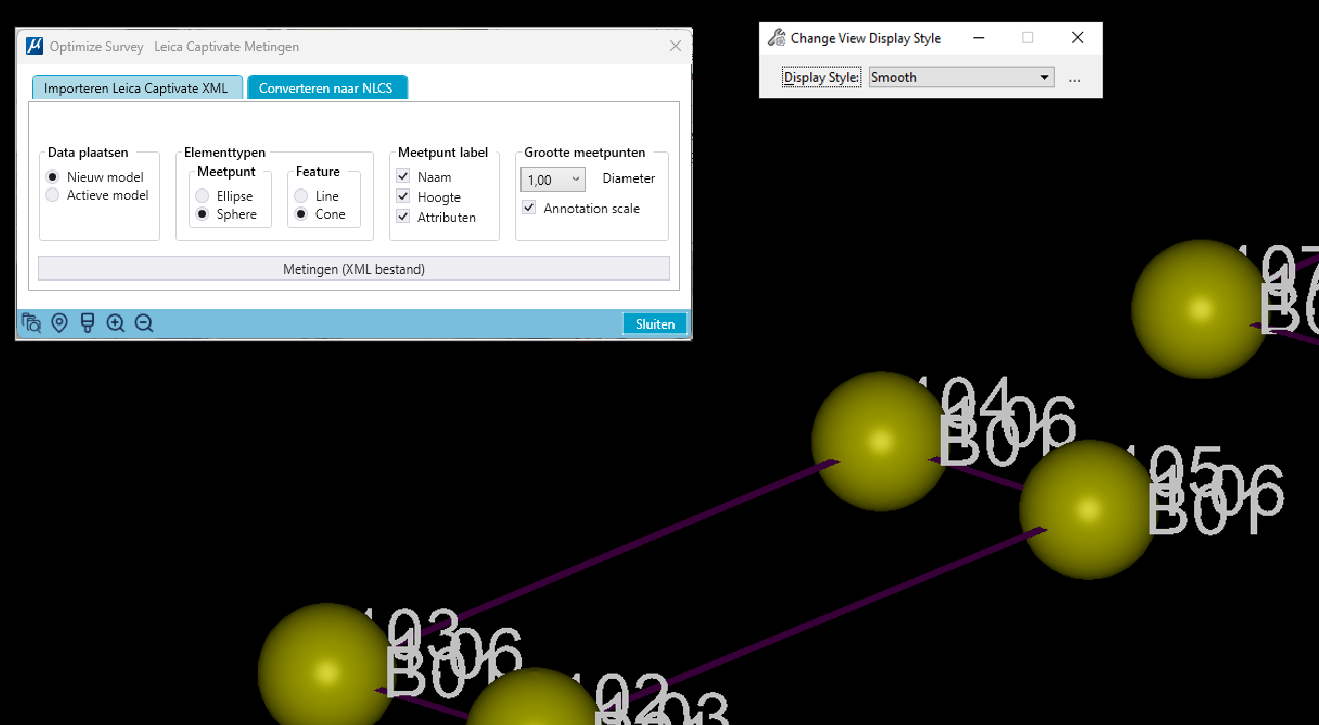

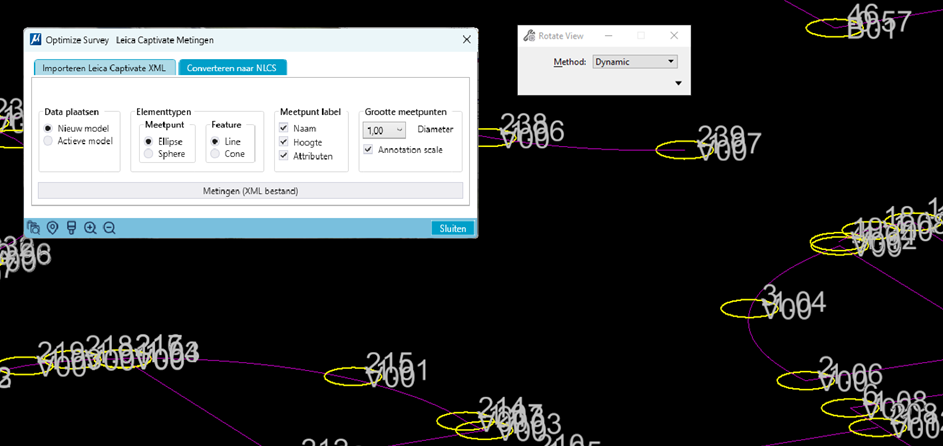

Als Optimize Survey   Leica Captivate Metingen is gestart, wordt het onderstaande dialoogscherm getoond.

Kies het gewenste model waarbinnen de import plaatsvindt (nieuw of actief).

Is er gekozen voor Nieuw model, dan wordt een nieuw 3D model aangemaakt, waar het resultaat in is geïmporteerd, dit zal ten alle tijden een 3D model zijn bij Sphere/Cone.

Is er gekozen voor Actieve model, dan wordt de import uitgevoerd in het actieve model. De hieronder beschreven optie Sphere en/of Cone, mag alleen gekozen worden i.c.m. een 3D model, hier zal dan ook een melding voor weergegeven worden, als het model 2D is.

Kies welke visualisatie het element krijgt.

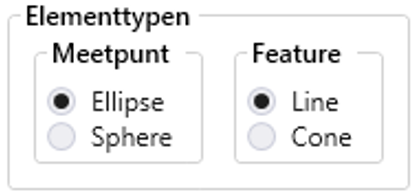

Ellipse (cirkel met vulling) en Line (lijn)

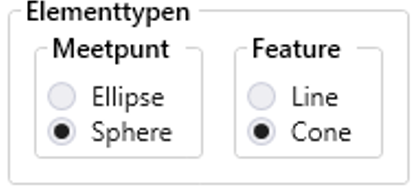

Sphere (bal) en Cone (cilinder)

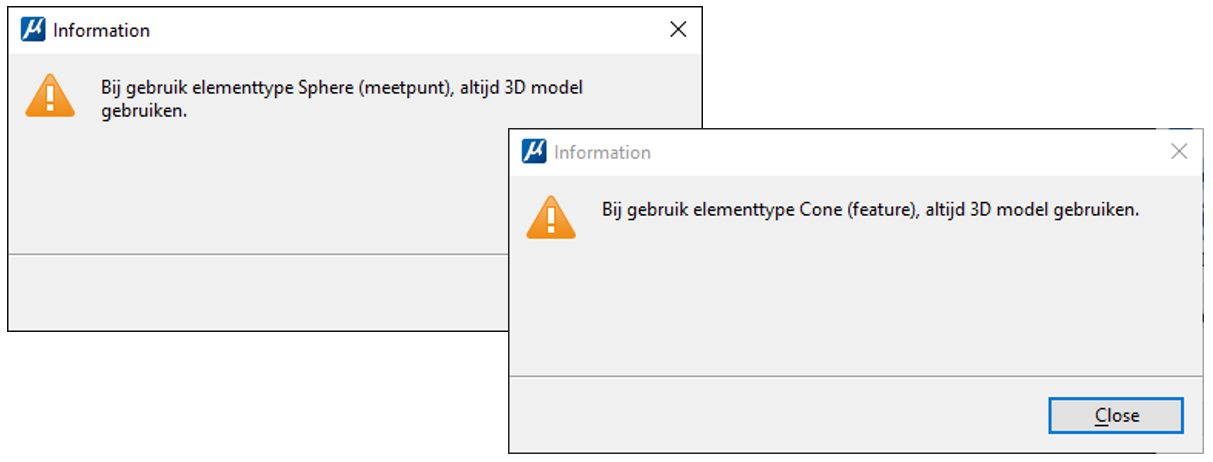

Wordt in een 2D model gekozen voor Actieve model en is de keuze Sphere dan wordt een melding weergegeven om een 3D model te gebruiken.

Geef aan welke opties je wilt meenemen voor het label. Teksten worden met de actieve annotation scale geplaatst.

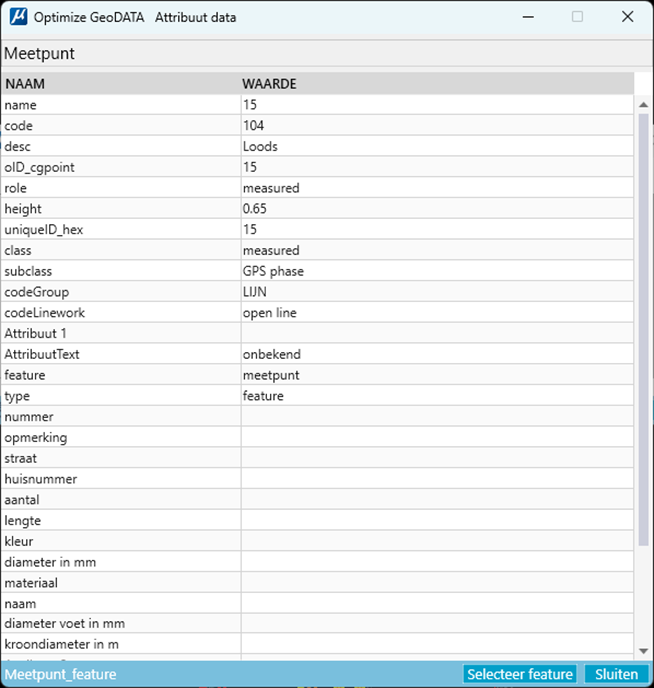

Dit betreft velden van de in de xml aanwezige data

Naam (veld: name), Hoogte (veld: height) en Attributen (veld: AttribuutText)

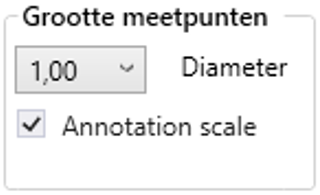

De grootte van de weergaven van de meetpunten wordt met onderstaande optie geregeld.

Dit geldt voor de geplaatste Ellipse of Sphere.

Via de knop Metingen (XML bestand).

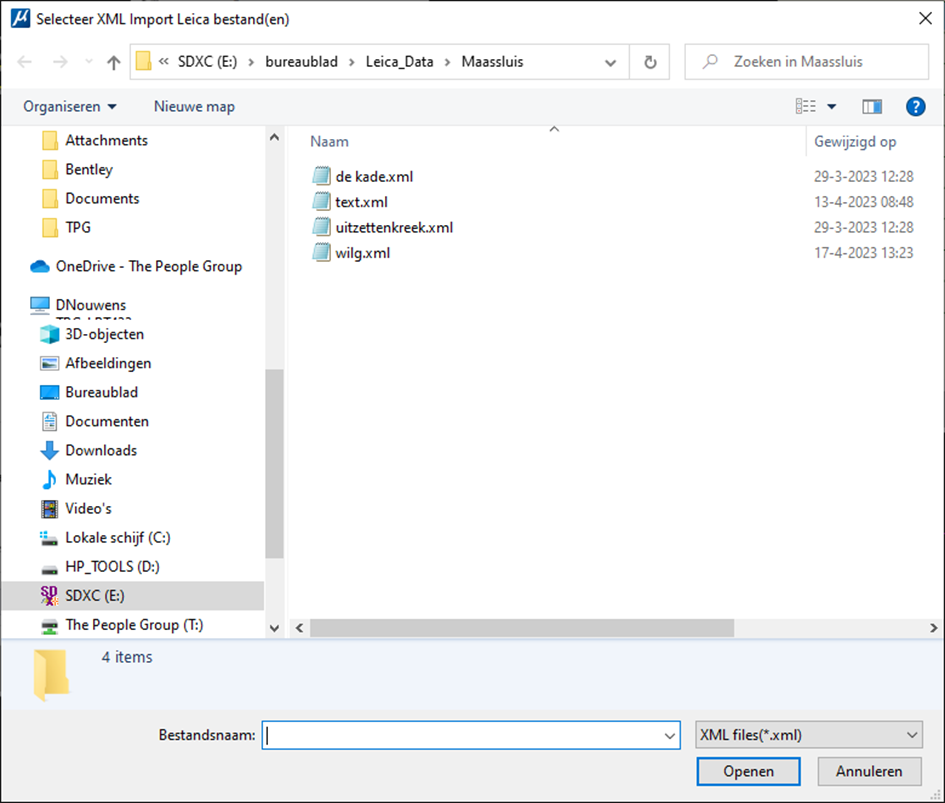

Wordt een verkenner scherm weergeven en kan een xml bestand worden gekozen, met Openen wordt de import direct gestart.

Tabblad Converteren naar NLCS

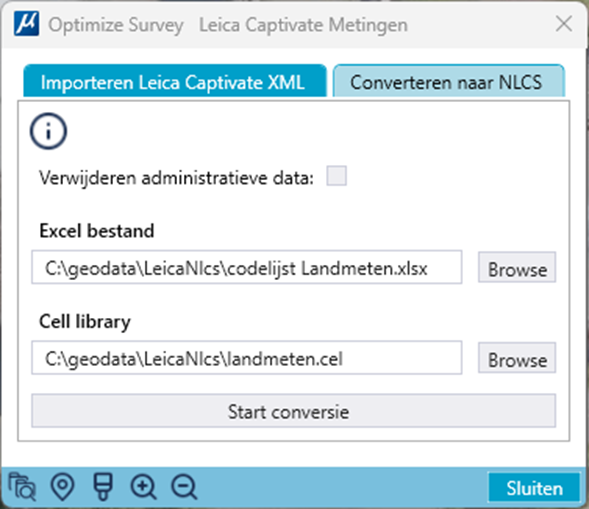

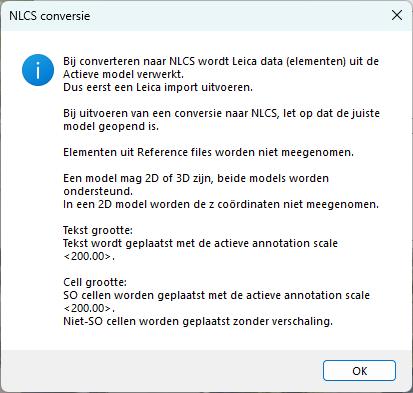

Op het 2e tabblad Converteren naar NLCS wordt via de infoknop  wordt informatie weergegeven betreffende dit tabblad:

Bij converteren naar NLCS, wordt via deze applicatie geïmporteerde Leica data (elementen), uit de Actieve model verwerkt, zorg dus dat je het juiste model hebt geopend. Voordat je kan converteren moet je eerst een Leica import hebben uitgevoerd via het eerste tabblad.

Elementen uit referenties worden niet verwerkt.

De actieve annotation scale wordt gebruikt voor tekst en symbolen. Voor cellen wordt gekeken naar niet SO zijnde  en -SO cellen.

Bij import kan data zijn meegenomen, met het zetten van een vinkje wordt deze data (item types) verwijdert.

Kies hier het Excel bestand met de mapping naar NLCS

Kies hier de gewenste NLCS celllibrary (dit is dus 1 bestand, met een verzameling van benodigde cellen en kan klant zelf onderhouden)

De conversie start via de onderstaande knop

De objecten die verwerkt worden zijn:

• Planfeatures
• Parcelfeatures
• Meetpunten:
  1. zonder code, vaak een reference punt; (aparte geografische weergave);
  2. met code maar knikpunt (meetpunt) niet in plan- of parcelfeature: Symbool object (shared cell element met naam code of name dacht ik;
  3. met code en is knikpunt in plan- of parcelfeature, lijn of vlakobject, ellipse element.

Naast de mapping Excel file, wordt een eigen celllibrary en level dgnlib gebruikt;

Om dit helemaal los te laten en alles te zoeken in Optimize NLCS is te complex en nog niet opgenomen. De applicatie kan dus standalone wordt gebruikt zonder Optimize NLCS CE installatie

1. Excel file;
2. Celllibrary;
3. Dgnlib met de levels (uit de Excel file);

Dus 3 variabelen zetten voor Leica bijvoorbeeld klant A (via Optimize_Survey_CE.cfg):

GEODATA_LEICA_CONVERT_NLCS_CELLLIBRARY    = C:/dev/geodata-ce/Data/KlantA_Leica/landmeten.cel

GEODATA_LEICA_CONVERT_NLCS_EXCELFILE         = C:/dev/geodata-ce/Data/KlantA_Leica/codelijst Landmeten.xlsx

MS_DGNLIBLIST                                                               < C:/dev/geodata-ce/Data/KlantA_Leica/Landmeten.dgnlib

Voorbeeld data kunnen we uitleveren, indien wenselijk. Klant kan deze zelf aanpassen onderhouden, mits de relatie tussen code en record in Excel in orde is.

• teksten en de shared cellen (meetpunten) reageren op de active annotation scale;
• conversie naar NLCS, ook de teksten, feature meetpunten (shared cell) en bij symbool meetpunten alleen de - SO cellen;
