De Release Notes beschrijven de aangepaste, verbeterde en nieuwe functionaliteiten van Optimize NLCS CE ten opzichte van de vorige versie. Voor verdere vragen verwijzen wij u naar onze supportdesk (https://support.thepeoplegroup.nl/ of mail naar support@thepeoplegroup.nl).

In deze Optimize NLCS versie is ten opzichte van de vorige versie (7.25.46.1) een aantal zaken toegevoegd en verbeterd. Het in gebruik zijn van de licenties werd niet meer goed gemeld, dit is opgelost. En naast ondersteuning van MicroStation 2025 (alle versies) en 2026 (versies 26.00.00.178 en 26.00.01.65) volgt hieronder vindt u een opsomming van de opgeloste bug en verbeteringen/aanvullingen.

Zonder ticket Met NLCS tekst/maat is een nieuwe dgnlib meegekomen voor NLCS 5.0, de toegevoegde maatvoering stijlen zijn opgenomen in de BIM database.

De lijnstijl bibliotheek VW-OPTIMIZE-markeringen.rsc (lijnstijlen van gespoten dwars-/langsmarkeringen) zijn nagelopen en waar nog niet goed weergegeven in bogen verbetert.

Bugs

CAD-1731

NLCS CONTROLE TOOL: symbool met tekst geeft bylevel melding bij controle (SRI-PUT_INSPECTIE-SO)

Als gebruiker nu een symbool plaatst, bv RI-HWA_RIOOLPUT (SRI-PUT_INSPECTIE-SO)

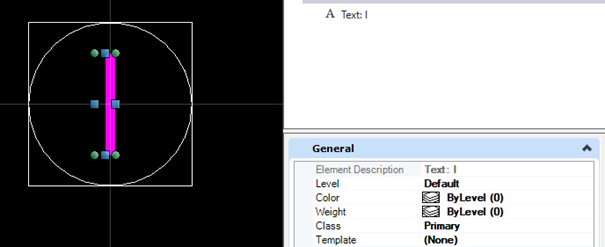

Dan wordt in de controle tool het symbool met tekst ten onrechte gemeld als niet zijnde bylevel, terwijl deze wel bylevel is getekend. Dit is verbetert, deze symbolen worden niet meer ten onrechte vermeld. Er is geen aanpassing van de cell nodig, deze zijn in orde:

CAD-1737

Optimize NLCS Dark Theme Modus ja/nee is veranderd in MicroStation 2026

De Dark Themed UI/Colorscheme instelling werkt nu ook goed onder MS 2026, naast de al functionerende MS 2025 voor Optimize NLCS.

Zie ook CAD-1563 waarbij de schermen beter worden weergegeven en in veel gevallen nu ook wisselen qua kleurinstellingen.

CAD-1752

De melding Optimize NLCS-VRI: Licentie is in orde klopt niet

De licentie melding was vreemd, maar komt uit het verleden toen we alleen nog maar VRI hadden.

Optimize.Data wordt geladen, de melding Optimize NLCS-VRI: Licentie is in orde hier gemeld is niet terecht qua naamgeving, deze moet generiek zijn.

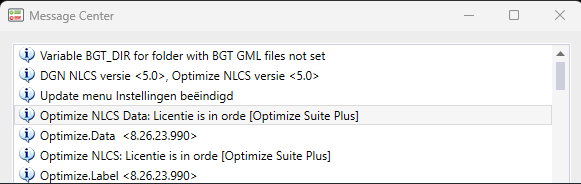

De melding is aangepast.

Optimize NLCS Data: Licentie is in orde

Wensen

CAD-444

Het is nu niet mogelijk om teksten te plaatsen langs multilines

Het werkt met de nieuwe versie van NLCS tekst van 28-05-2026.

Maar multilines zijn in de basis wat mij betreft niet toegestaan, want er bestaat de mogelijkheid dat er verschillende lagen worden gebruikt en dat is niet volgens NLCS.

Maar je kan deze prima droppen.

AutoCAD kent wel een MLine, maar dan moeten allen lijnen wel in dezelfde laag staan, want als gedropped/exploded is de unieke data per lijn weg en wordt alleen de laag getoond van de gebruikte actieve tekenlaag in Bentley. Dus feitelijk alleen wenselijk als alles op een laag, maar omdat je daar inzicht in hebt moet je dit eigenlijk niet willen vanuit NLCS gedachte.

CAD-1555

Wensen m.b.t. NLCS Versie koppelen aan dwg, dxf, dgnlib, cel  d.m.v. ItemType

• Kan het vragen/controleren van de NLCS versie (actief versus dgn itemtype) worden uitgeschakeld?
• Kan dit voor dgnlibs en cell-libs worden uitgeschakeld?
• Kan dit voor dwg en dxf worden onderdrukt/overgeslagen.

Oorspronkelijk tekst van klant:

"Er wordt telkens gevraagd ‘er is geen NLCS versie gekoppeld aan deze tekening’, niet alleen bij dgn, maar ook bijv. bij openen van dgnlib’s. Vind dat zelf wel irritant en onnodig, is er een mogelijkheid om die melding/vraag uit te schakelen?

Is die vraag wel nodig? Als de variabele NLCS_VERSIE=x.x  gevonden kan worden en er is nog geen NLCS-versie gekoppeld aan de tekening hoeveel kwaad kan het dan om ongevraagd het itemtype aan het bestand/model toe te voegen als de tekening in een NLCS-workspace bewerkt wordt? Ik heb het nog niet getest, maar neem aan dat als de waarde van NLCS_VERSIE en het itemtype afwijken je alsnog een melding krijgt?"

bij openen dwg en dxf wordt de melding voor het koppelen van een NLCS Versie item type niet meer getoond en er zijn 3 variabelen welke je kan opnemen om het geheel of deels uit te schakelen.

NLCS_VERSION_CHECK_SKIP_ALL = 1   => geen enkel bestand wordt gecontroleerd op NLCS versienummer.

NLCS_VERSION_CHECK_SKIP_CELL = 1   => .cel bestanden worden niet op NLCS versienummer gecontroleerd.

NLCS_VERSION_CHECK_SKIP_DGNLIB = 1   => .dgnlib bestanden worden niet op NLCS versienummer gecontroleerd.

CAD-1563

Optimize NLCS - Ondersteunen Dark UI modus van Bentley

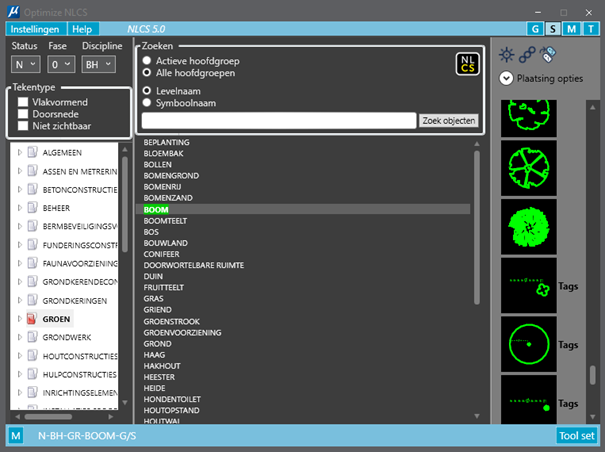

De meeste schermen van NLCS in Dark Themed UI/Colorscheme reageren nu beter op een donkere instelling. Hiermee zijn de donkere scherm instellingen voor Optimize NLCS veel beter te lezen/te gebruiken.

CAD-1652

Gebruiker wil NLCS arceringen -A terug zien in de de Calculatie gegevens

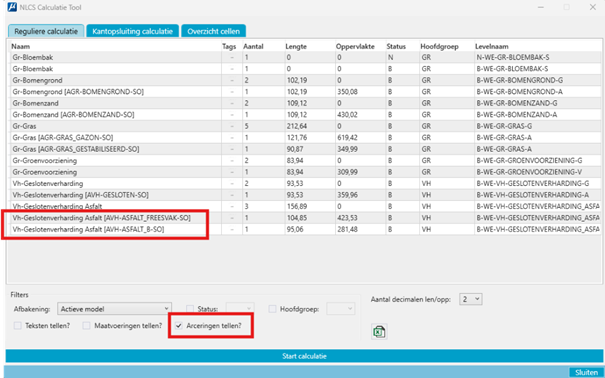

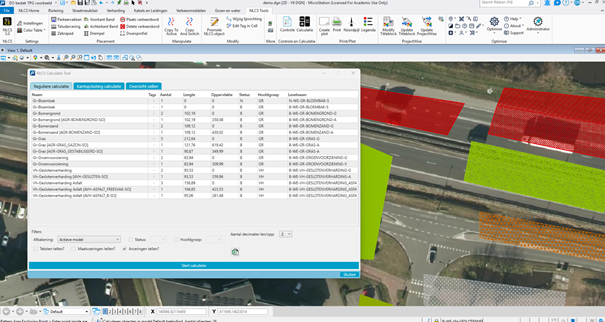

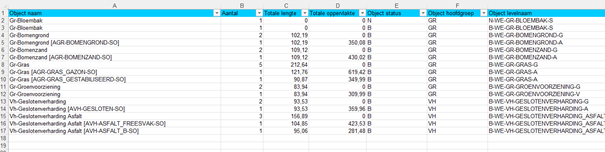

Je kan nu ook arceringen laten tellen. De naam van de gebruikte arcering is zichtbaar in de resultaten. Denk eraan dat dit alleen zin heeft als er een volledige arcering is gebruikt.

CAD-1658

VRI - Mantelbuislijn aanpassen naar één aangesloten lijn ook als deze de hoek om gaat

Mantelbuislijn aanpassen. Het moet feitelijk één vlak zijn (nu zijn dat meerdere aaneengesloten losse lijnen, net als geul). Maar hierdoor loopt deze niet netjes door. Basis een geul kan bestaan uit meerdere lijnstukken, de mantelbuis moet dan ook over meerdere lijnstukken kunnen worden gezet. Nu is dat per geul deel. Dit speelt niet als je gebruik maakt van een lijnelement, dat is dus een alternatieve oplossing als wenselijk.

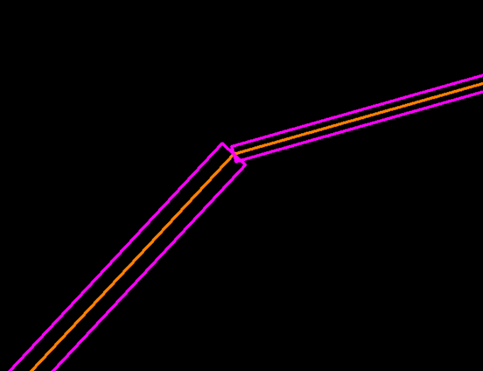

Navolgend de foute vorm.

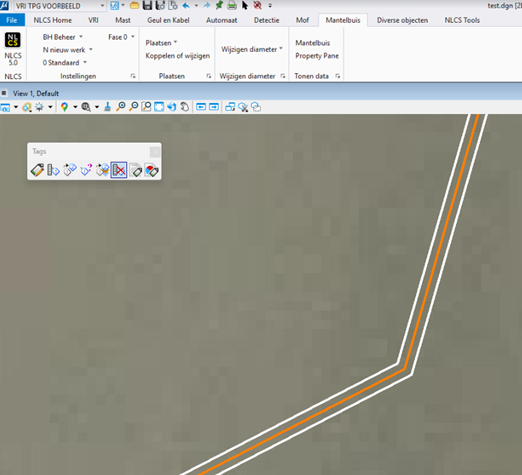

Een mantelbuis kan nu worden doorgetekend over meerdere lijnstukken:

CAD-1670

De NLCS-controle tooling negeert lagen met een schaal toevoeging, graag verbeteren

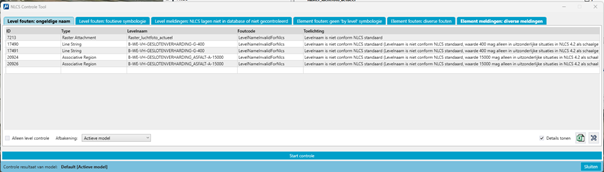

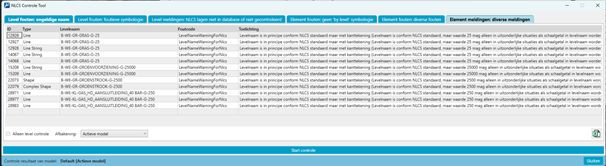

Schalen in NLCS laagnaam worden nu mee gecontroleerd, schalen 400 en 15000 geven een ongeldige naam melding dat als NLCS 4.2 wordt toegepast dit wel mag voorkomen:

De 25, 250, 2500 en 25000 worden niet als fout gemeld, maar wel met een kanttekening.

CAD-1679

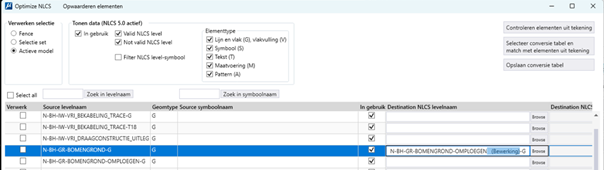

Bewerking goed verwerken in Destination NLCS levelnaam bij ophalen NLCS laagnamen bij Bulk opwaarderen elementen

Basis in alle NLCS versies bij het bulk opwaarderen, werd de NLCS naam van een bewerking niet goed overgenomen.

N-BH-GR-BOMENGROND-OMPLOEGEN   (Bewerking)-G

i.p.v.

N-BH-GR-BOMENGROND-OMPLOEGEN-G

Pas je dit handmatig aan, dan gaat het vertalen gewoon goed.

Nu wordt de bewerking goed vertaald.

CAD-1682

Uitbreiden vlakvulling maken op basis van symbool met item type data

Klant kan Itemtypes toevoegen aan bv symbolen en geometrie via de key-in:

Optimize Itemtypes

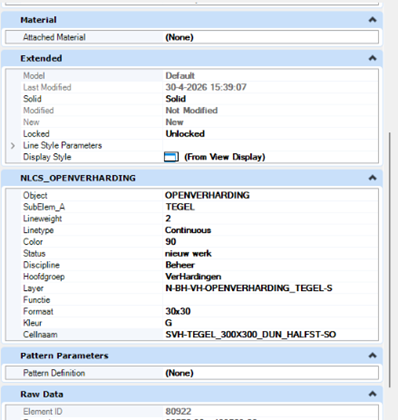

Het leuke is dat als aangevinkt ook de cellname meekomt. Een cellname kan meer definiëren van een object doordat de cellname bv een formaat of legpatroon bevat. Bij het maken van het object vlakvulling werden de itemtypes niet overgenomen. Nu kunnen de, aan het symbool gekoppelde itemtypes, ook worden overgenomen bij het maken van de vlakken.

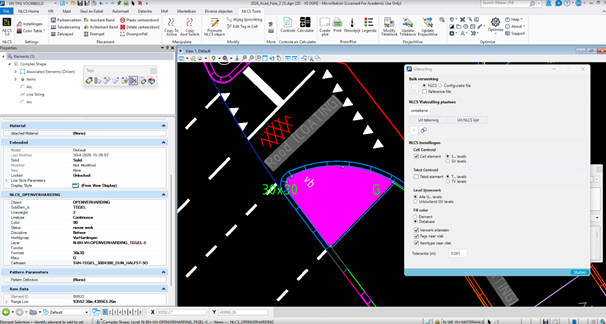

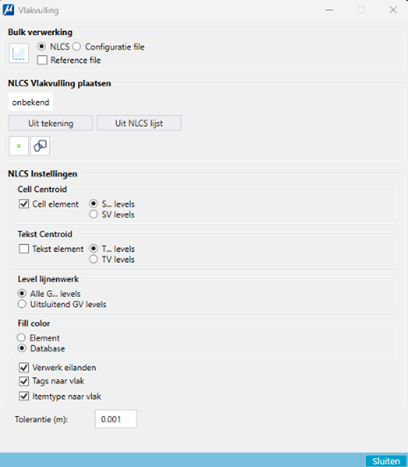

In Optimize is een optie toegevoegd Itemtype naar vlak, deze gegevens worden netjes overgedragen naar het het aangemaakte vlak.

CAD-1683

Het object vlakvulling kunnen maken, gebruikmakend van een shared cell (bron is dan een AutoCAD dwg)

Klant kan een AutoCAD NLCS bestand ontvangen. Dit bestand wordt opgeslagen als dgn, zodat klant er in verder kan werken. De symbolen worden echter shared cells met itemtypes. Je kan nu vlakvulling aanmaken met de shared cells met de gekoppelde itemtypes als kenmerken meegenomen bij de vlakvulling. Soms is de naam van een shared cell een nummer, dit zijn gemanipuleerde cellen en dan is de naam van de shared cell niet relevant, maar neem je letterlijk over.

Onderzoek

CAD-1657

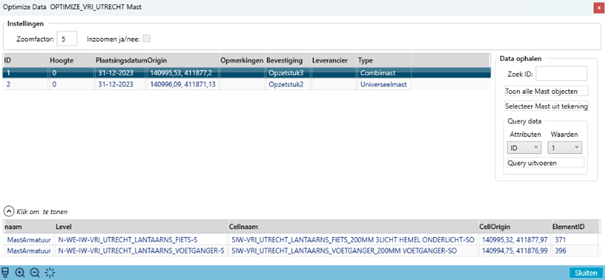

VRI - Mast, Tonen data, goed (uitleg over keuze) (2 knoppen met hetzelfde resultaat)

Mast, Tonen data, goed (uitleg over keuze)(2 knoppen met hetzelfde resultaat) mast met armaturen (voor overige Diverse objecten aan de mast?) en mast met mastarmaturen (voor mast gerelateerde objecten?)

Mast met armaturen:

Optimize.Data DIALOG PARENTCHILD_OBJECT OPTIMIZE_VRI_UTRECHT Mast

Mast met mastarmaturen:

Optimize.Data DIALOG PARENTCHILD_OBJECT OPTIMIZE_VRI_UTRECHT Mast MastArmatuur

Wat is het verschil bij bovenstaande key-in’s? Anders dat dat er een item type extra is benoemd.

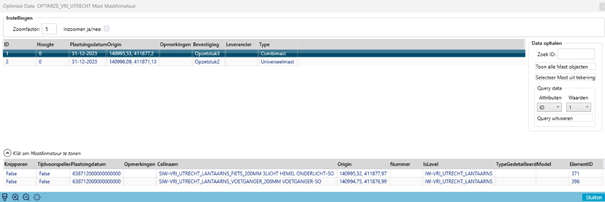

Meer verdieping qua kenmerken en specifiek per item type, dus Mast Mastarmatuur, laat details informatie zien. Er wordt dus alleen, maar wel alle data van MastArmatuur getoond (1 Item Type).

Bij mast alleen geeft de functie alle armaturen, ongeacht de gekoppeld itemtype.

CAD-1659

VRI - kabel vergroten verkleinen verbeteren

Als je een stukje geul wilt toevoegen aan de kabel kan dit niet. Je moet deze eerst verwijderen en dan een nieuwe toevoegen.

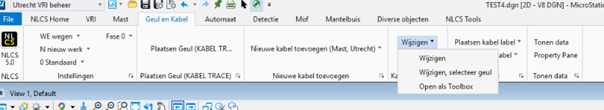

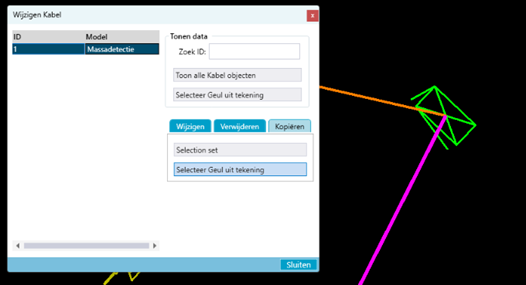

Voorgaande is niet nodig, het aanpassen van de kabel kan via de Wijzigen optie bij Kabel Wijzigen. En door middel van bv de optie Kopiëren.
