In deze Optimize NLCS versie is ten opzichte van de vorige versie (6.22.20.0) een aantal zaken toegevoegd en verbeterd. Hieronder vindt u een opsomming van de opgeloste tickets, de CAD-nr zijn backlog items voor intern TPG gebruik.



CAD-6

De discipline XX automatisch toepassen wanneer dit voor een bepaald objecttype verplicht is

Wanneer een object (hoofdgroep AL) getekend wordt dat alleen in combinatie met discipline XX mag worden toegepast terwijl de actieve discipline niet op XX staat, dit element alsnog met discipline XX plaatsen en status X, zonder de actieve discipline aan te passen.


CAD-8

Op basis van centroiden en 'vlakvoorbereide' objecten (GV objecten) vlakken genereren

Met het uitbrengen van versie 6.22.20.0 is het automatisch vlak vormen opgenomen in de omgeving. Deze is echter niet in de destijds gepubliceerde release notes opgenomen.

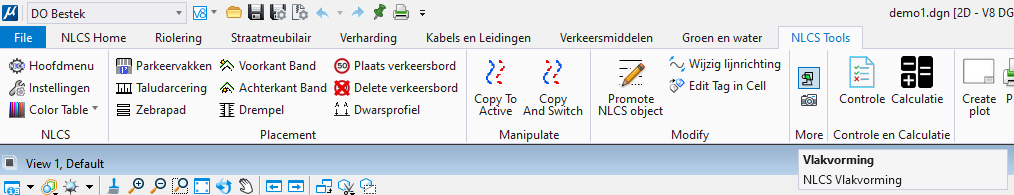

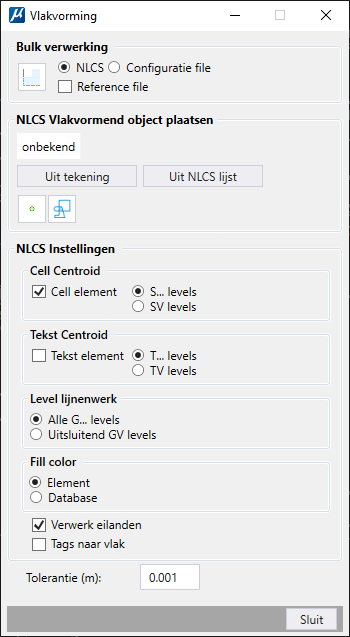

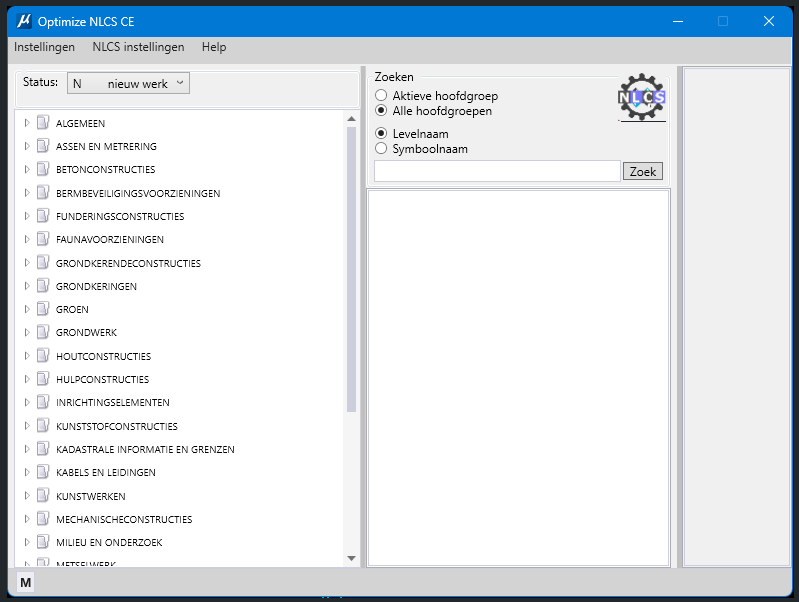

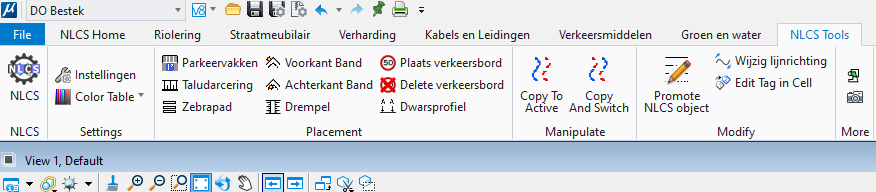

De optie vlakvorming is opgenomen in het menu NLCS Tools

Je kan interactief vlakvormen door een eigen object te kiezen of een bestaande centroide te kiezen. Maar ook bulk vlakvorming is een optie. Dit kan op basis van NLCS settings of via een stuurbestand. We leveren voorbeelden mee in de folder:

…TPG\Optimize\Optimize_NLCS_CE\Client\Data

  • TPG.Vlakvorming_voorbeeld.xml
  • TPG.Vlakvorming_voorbeeld_2.xml

De werken i.c.m. de dgn, meegeleverd met deze versie:

…\TPG\Optimize\Optimize_NLCS_CE\Client\Dgn

  • TPG.Vlakvorming_voorbeeld_2.dgn








CAD-186

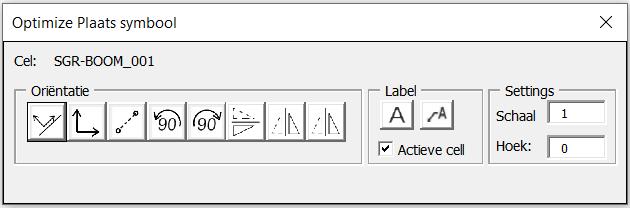

Cellen zijn niet zichtbaar/hangen niet aan je cursor bij plaatsen of verplaatsen (wordt meegenomen in NLCS 5.0)

Bijgevoegd een aantal cellen uit de TPG-database (SAL.cel)

Hier staat het plaatsingspunt netjes in het midden maar bij plaatsen hangt de cel niet aan je muis.

Onderstaande cellen bv zijn niet zichtbaar/hangen niet aan je cursor bij plaatsen of verplaatsen

SGR-BOSPLANTSOEN-SO

SGR-WATERPLANTEN-SO

Oorzaak is duidelijk, is gedrag Bentley i.c.m. met cellen zonder buitenrand.

BIM NLCS 5.0 cellen worden nu anders geconverteerd van DWG naar CEL, als er associative regions met een DWG hatch in voor komen dan wordt deze associative region gedropped. En dan zijn de cellen beter bruikbaar in MicroStation, ze zijn dan gewoon zichtbaar (hangen netjes aan de cursor).

Dit is in de 5.0 BIM cellen aangepast in de conversiesoftware. De 4.2 cellen zijn niet aangepast, het is niet duidelijk welke cellen foutief zijn in de NLCS 4.2 versie.


CAD-274

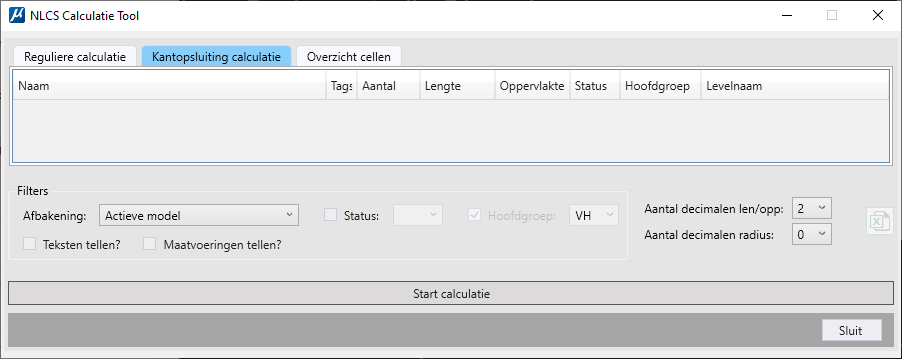

Bij calculatie toevoegen: Straal boogstraal R = 119,8 anders weergeven

Tool gaf aan:

  • Kantopsluiting Trottoirband 180 200 - boog, R = 119,8
  • Kantopsluiting Trottoirband 180 200 - boog, R = 99,8
  • Kantopsluiting Trottoirband 180 200 - boog, R = 190,8
  • Kantopsluiting Trottoirband 180 200 - boog, R = 11,8
  • Kantopsluiting Trottoirband 180 200 - boog, R = 14,8
  • Kantopsluiting Trottoirband 180 200 - boog, R = 0,8
  • Kantopsluiting Trottoirband 180 200 - boog, R = 9,8

Maar in feite zijn dat stralen R=120 uitwendig t/m R=10 uitwendig

(er van uit gaande dat de lijn als offset tot lijn ‘voorkant band’ is getekend).

Een ‘Kantopsluiting Trottoirband 180 200 - boog, R = 10,2’ zou vertaald kunnen worden naar ‘Kantopsluiting Trottoirband 180 200 - boog, R = 10 inwendig’

De toevoeging inwendig is niet makkelijk altijd te duiden. We hebben derhalve 1 of 2 opties om af te ronden toegevoegd in de navolgende menu tabbladen.

Voorbeelden:

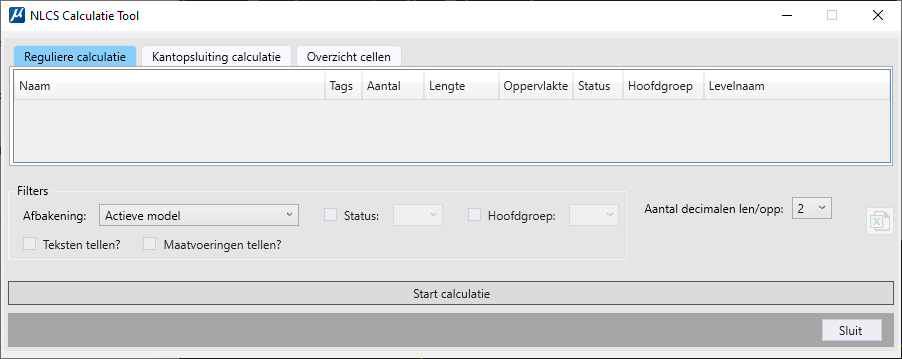

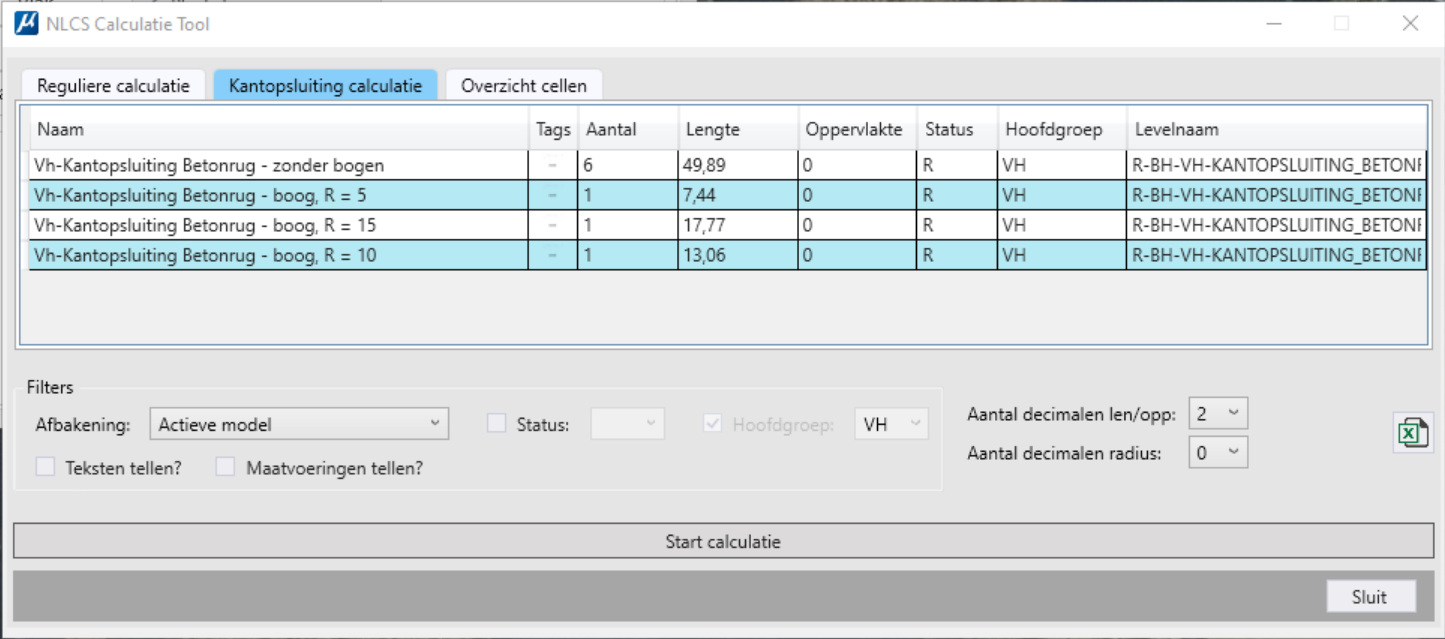

Aantal decimalen len/op: 2

Aantal decimalen radius: 0

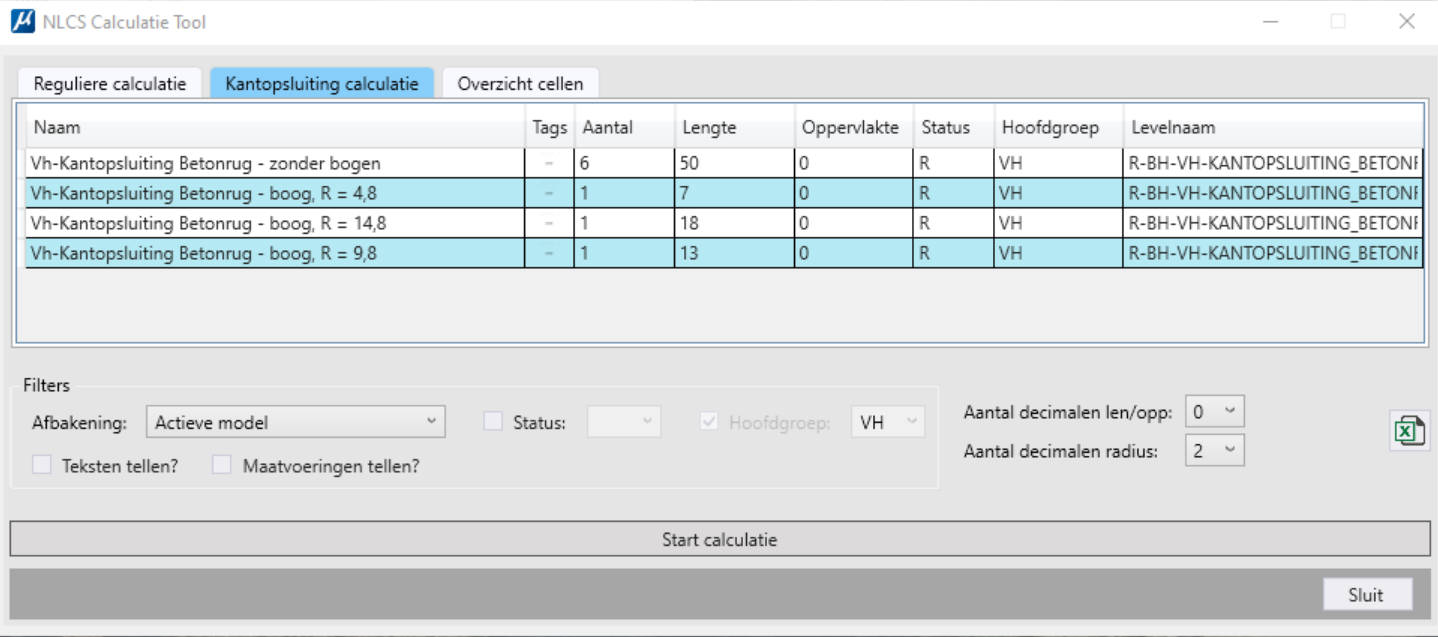

Aantal decimalen len/op: 0

Aantal decimalen radius: 2


CAD-281

De controletool geeft onterecht een fout op Textnode met een textstyle met een achtergrondkleur

De controle geeft hier geen fout meer op.


CAD-284

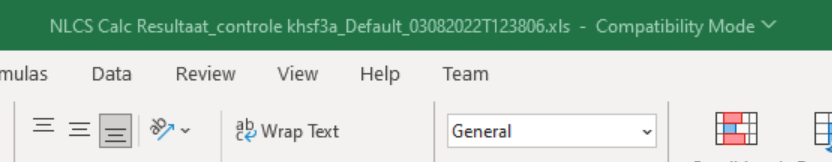

Een foutmelding wordt weergegeven als export naar Excelbestand wordt gestart. Terwijl er nog een Excelexport openstaat (Calculatie)

Filenaam van xls file is nu anders opgebouwd:

NLCS Calc Resultaat_[DGN file naam zonder extensie]_[Model naam]_[timestamp].xls

Door naamgeving waarbij het tijdstip is opgenomen, verstoort het openstaan niet meer.


CAD-291

Calculatie bogen niet alleen met, maar ook zonder vermelden

Er is een toevoeging  - zonder bogen opgenomen.


CAD-460

Optimize NLCS implementatie NLCS v5.0 naast v4.2

Deze versie ondersteunt zowel de bestaande NLCS 4.2, alsook de NLCS 5.0 en kunnen dus ook beiden via configuratie of opstart parameter worden gestart.


CAD-505

Huidige colortable bevat andere RGB-waarde als in BIM database, graag synchroniseren als nodig (meenemen in NLCS 5.0).

Bij een controle van AutoCAD kleuren en MicroStation kleuren zijn we erachter gekomen dat de huidige NLCS colortable andere RGB-waarde bevat als in BIM database aanwezig, de nieuwe colortable is nu gelijk aan de RGB waarden uit de BIM NLCS database.


CAD-571

NLCS - Ongevraagde achtergrond achter tekst van maatvoering

Bij de maatvoeringstool van de NLCS kreeg je altijd een achtergrond achter de tekst van de maatvoering zonder dat je daar om gevraagd hebt. Ook bij de stijlen die geen A van achtergrond in de naam hebben staan.

Dit is aangepast in de dgnlib en NLCS Tekst.


CAD-627

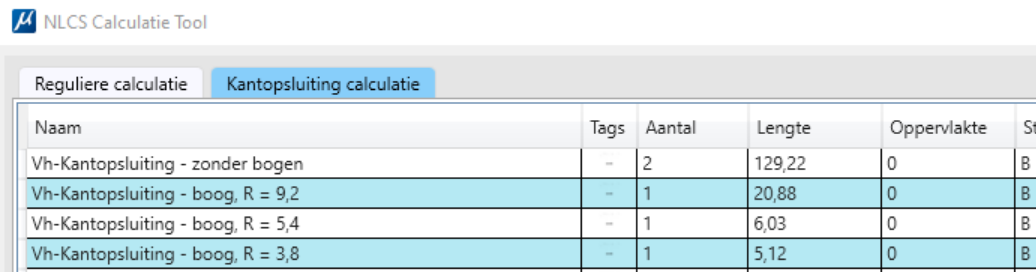

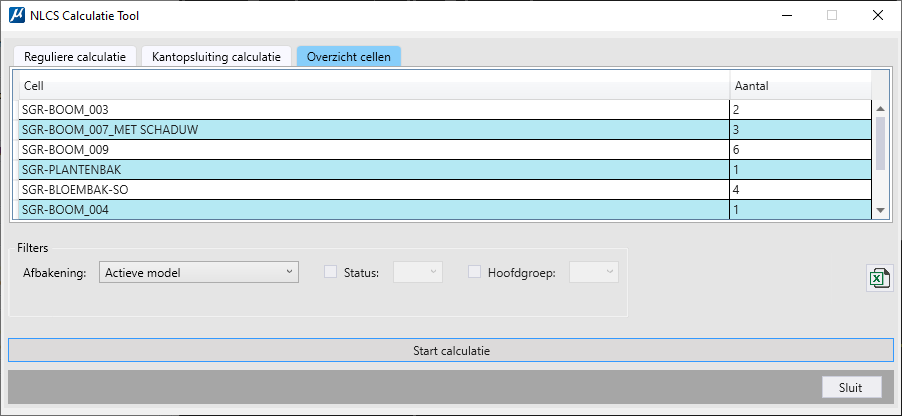

Calculatie NLCS cellen afzonderlijk tellen/rapporteren in eigen tabblad

Er is een extra tabblad waarbij de cellen kan tellen via de Calculatie Tool.


CAD-646

Controletool geeft aan “Ongeldige TextStyle (NLCS-ISO-M200-T25) aangetroffen op level X-XX-AL-LEGENDA-T25” maar dit is een geldige benaming voor een textstyle en is gecombineerd met een juiste laagnaam

Foutcode en toelichting is verbetert.


CAD-652

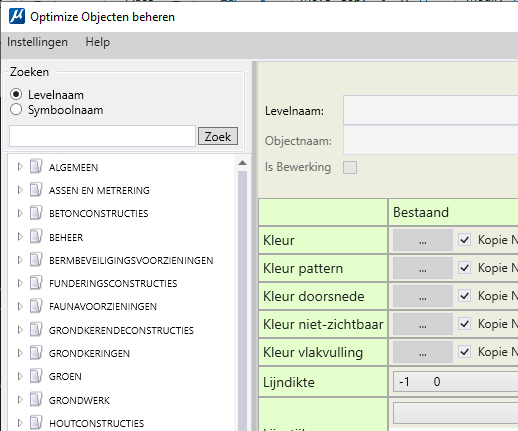

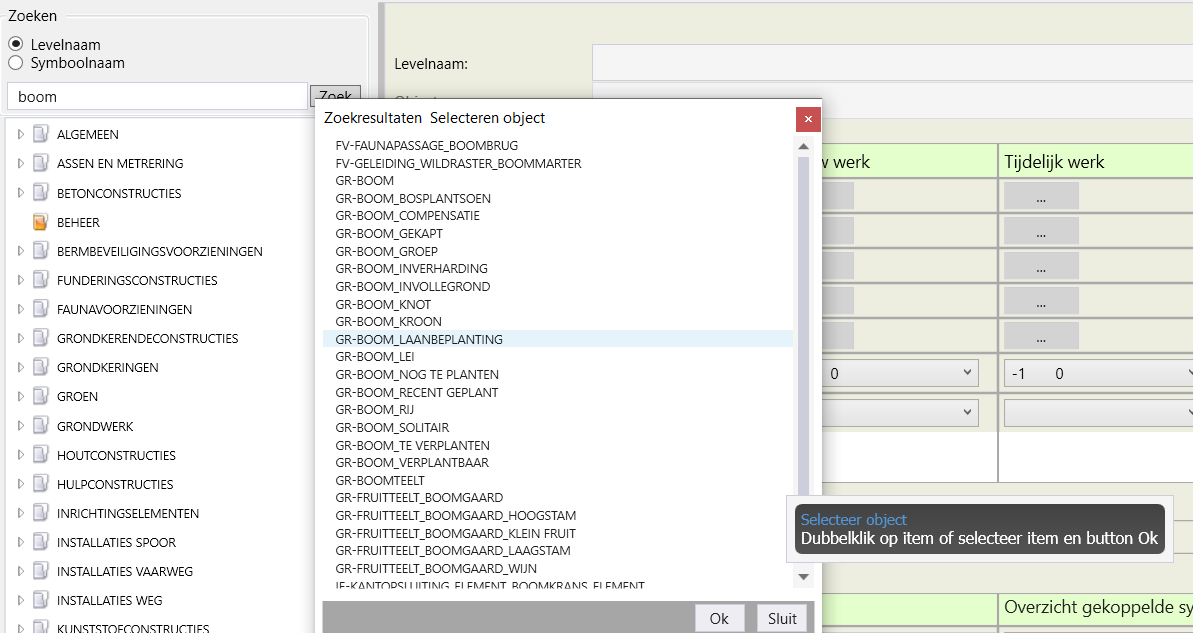

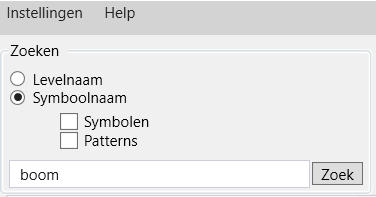

Optimize Objecten beheren mist zoeken op object in treeview

Je kan nu ook als beheerder zoeken op objecten


CAD-666

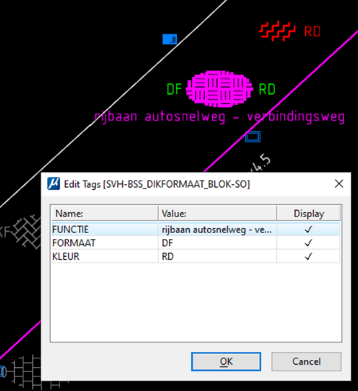

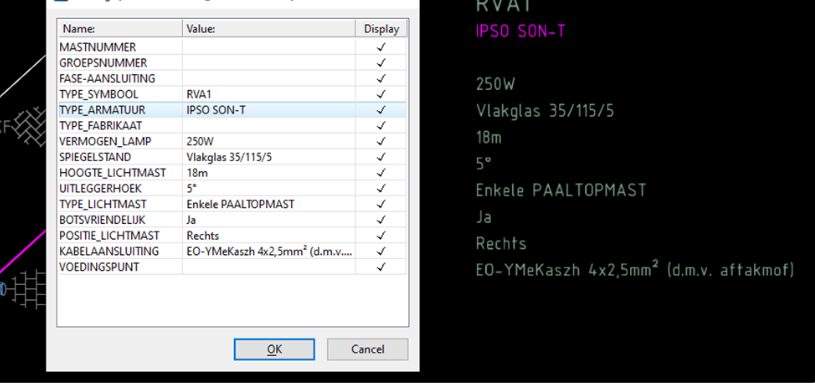

NLCS: 'onzichtbare' tags bij lichtmasten toch zichtbaar

Dit probleem zit in de BIM data. Met de symbolen voor NLCS 5.0 hebben we hierop gelet en binnen NLCS 5.0 is dit via onze conversie opgelost. Voor NLCS 4.2 kunnen we dit niet oplossen in de BIM data en verwachten dat dit vaker fout gaat, maar niet op welke symbolen. Is dit storend binnen de 4.2 data kan de klant een client aanpassingen doorvoeren.


CAD-670

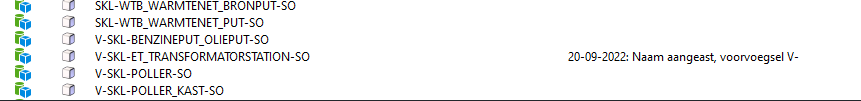

SKL-ET_TRANSFORMATORSTATION-SO staat ten onrechte in Optimize SKL.cel

In 4.2 bieb is de cellnaam aangepast, dit behoorde een vervallen cell zijn. Hiermee komt het object netjes voor.


CAD-707

Verkeerde cellen bij doorsnede trottoirbanden

Lijkt een mismatch op data, dit is voor de NLCS 5.0 data opgelost. Niet voor de NLCS 4.2 dataset.


CAD-709

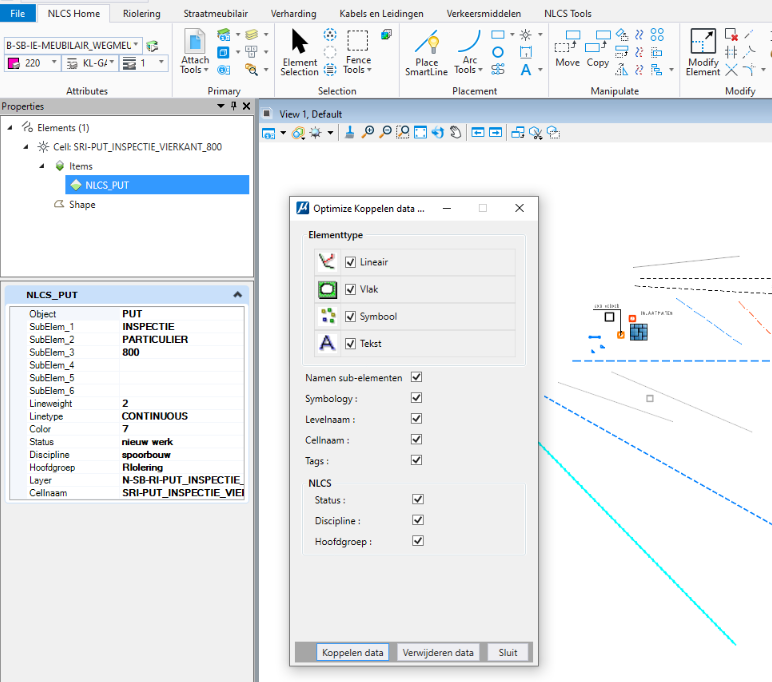

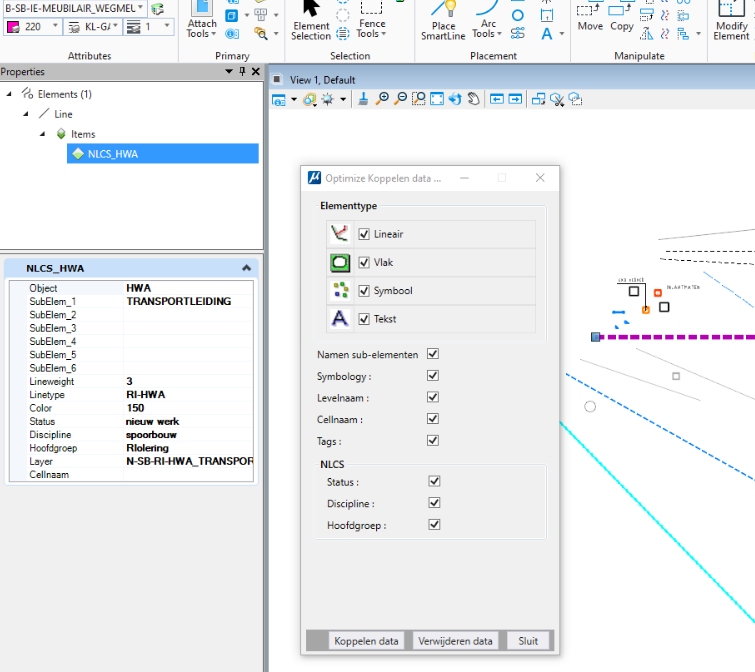

Er is een tool gemaakt voor het koppelen van NLCS info als itemtype (soort “userdata”) aan een NLCS-object uit tekening. NLCS info is o.a. de levelnaam van een object, cellname, kleur van object. Het gaat dus om het uitlezen van grafische objecten uit een tekening.

Allereerst een eenvoudige tool (mogelijk per fence/set/hele tekening) om dit mogelijk te maken met hierin o.a.:

De sub- en object naam(en) van een NLCS-object uit tekening lezen en koppelen als itemtype. Dus voor elke objectnaam van een object uit tekening een veld toevoegen (attrib1, attrib2, attrib3 enz.);

Levelnaam als veld opnemen;

Cellnaam als veld opnemen;

Eventueel ook de kleur (RGB), linetype;

Met standaard microstation functionaliteit kan de itemtype data van de objecten uit tekening bekeken/gefilterd worden.

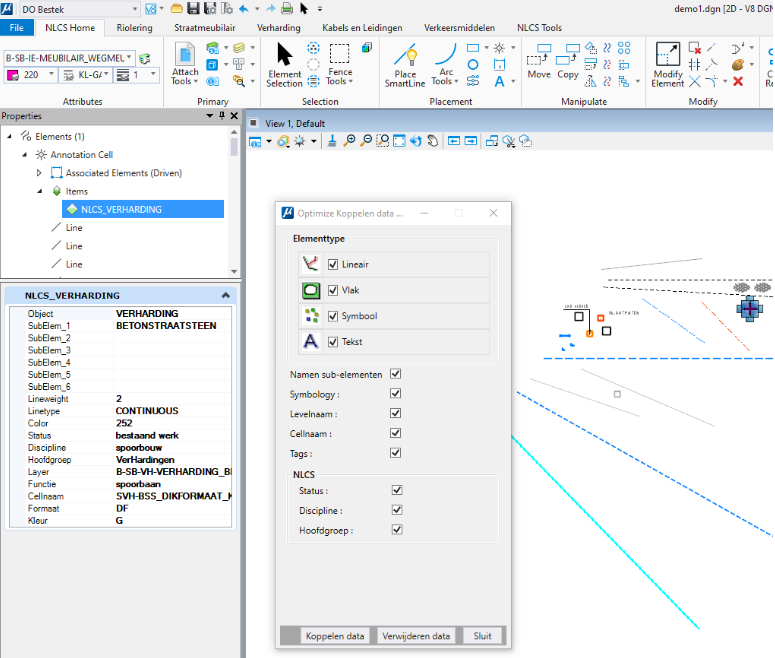

De koppeling is mogelijk met de (verborgen) key-in: Optimize ITEMTYPES




CAD-732

Lagen van dwarsprofieltool zijn niet conform NLCS

Lagen van een geautomatiseerd dwarsprofiel worden nu NLCS conform opgebouwd.


CAD-752

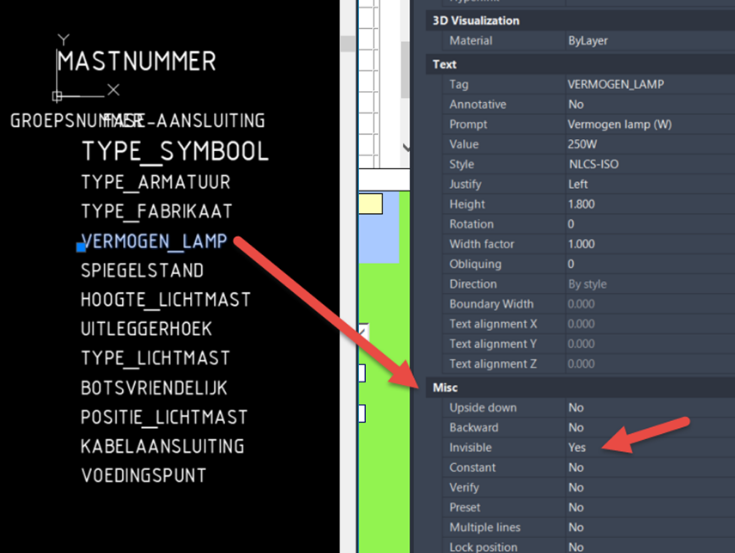

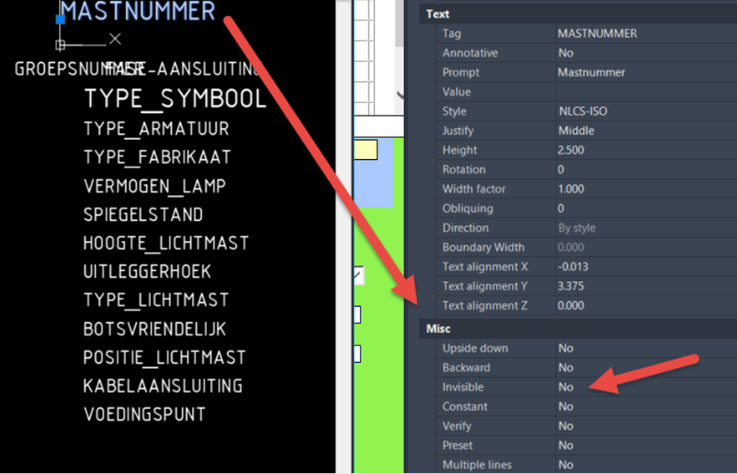

NLCS 5.0 Cellen met tags - alle tags worden weergegeven na conversie.

Er zijn meerdere cellen met tags, en de tags in de DWG kunnen zichtbaar zijn of niet.

Veld in autocad is in blok Misc Zichtbaar → Invisible (Yes or No).

Met de conversie naar MicroStation is dit verschil vervallen. Alle eerder verborgen tags staan nu bij Display aangevinkt.

Dit is nu opgelost in NLCS 5.0 dataset, de conversietool voor cellen is aangepast. Nu worden de tags beter verwerkt, rekening houdend met de visible/invisible status in de tagset definitie.



CAD-828

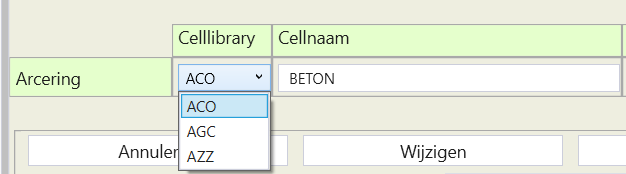

Klant wil graag eigen AZZ (arceringen) en SZZ (symbolen) mogelijk maken in NLCS 5.0 en nieuwer.

Deze optie bestond niet in de het updaten van arceringen en symbolen.

Voor 4.2 als 5.0 is dit nu mogelijk. Voor 4.2 moet er een aanpassing in de BIM-database worden doorgevoerd op de tabellen sbibliotheken en abibliotheken, neem contact op met TPG als dit wenselijk is.


CAD-830

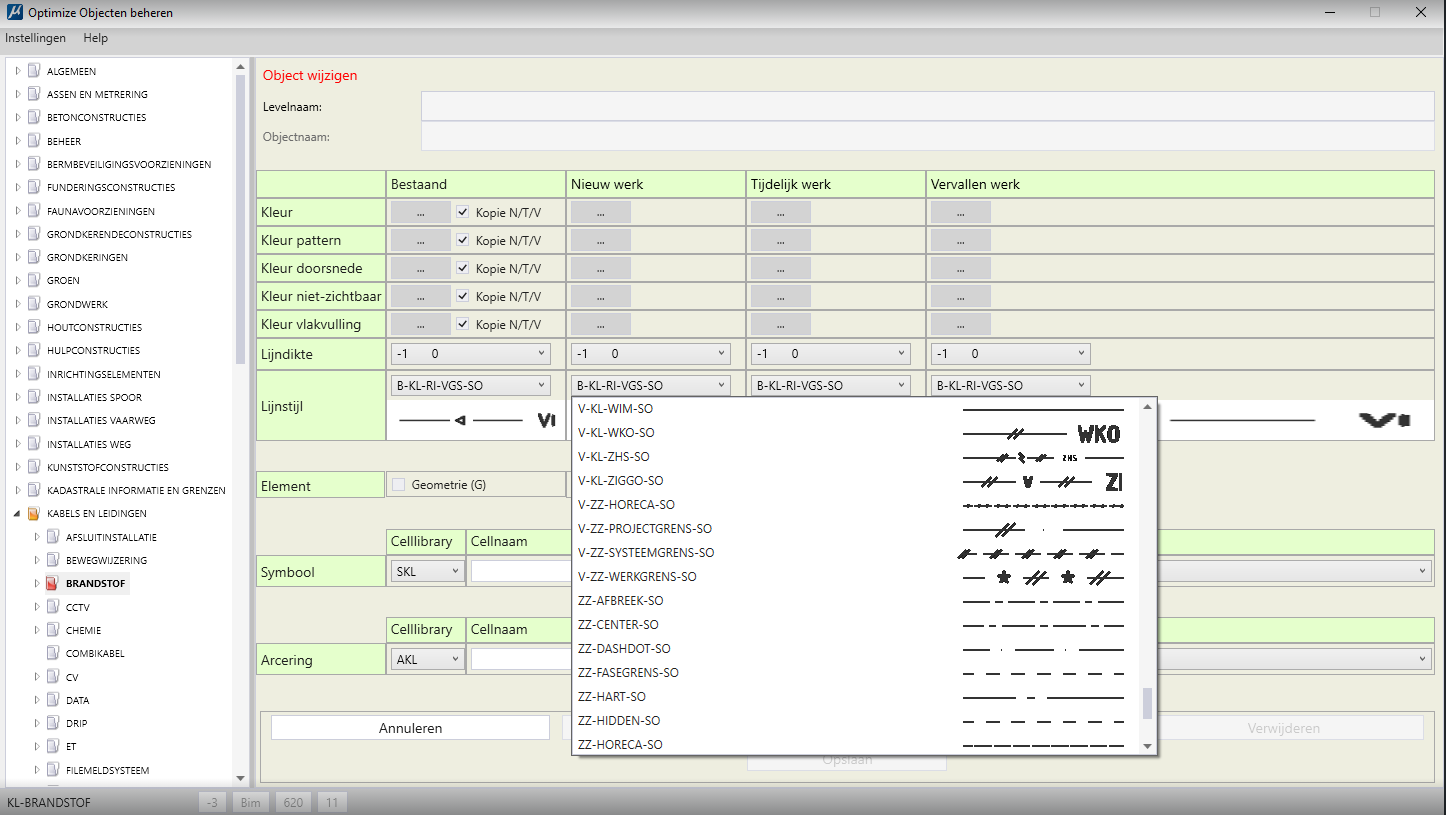

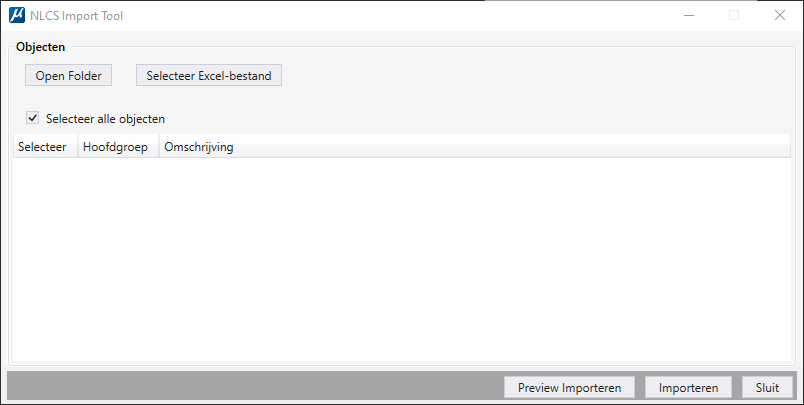

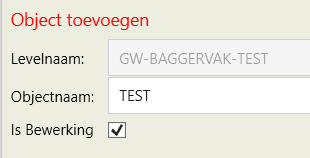

Import tool maken om eigen NLCS objecten te kunnen importeren

Gebruikers en BIM Loket willen een generieke tool waarmee eigen objecten gemakkelijk geïmporteerd en geëxporteerd kunnen worden. Als basis geldt hiervoor het Excel-format dat BIM loket bij eerdere versie van NLCS gebruikte om objecten aan leveranciers uit te leveren (afspraak in BIM ExpertCommissie). Deze import in nu mogelijk via een key-in op te vragen bij TPG support indien wenselijk.


CAD-832

NLCS Tekst plaatst hoofdletters, terwijl kleine letters in vastgelegd in de standaard.

Nu worden altijd kleine letters in text window gezet.


CAD-839

Teksten “Aktieve” aanpassen naar “Actieve”


In de Optimize software kwam de tekst Aktieve voor. Dit betrof een oude spelling. Het behoort Actieve te zijn. Code gecheckt en aangepast waar dit voor kwam.

CAD-840

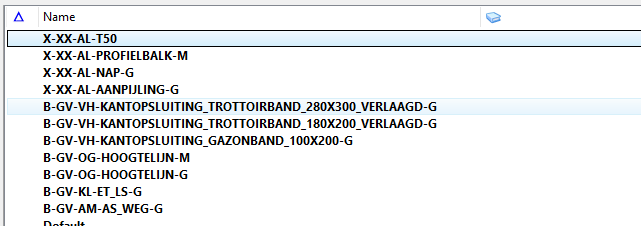

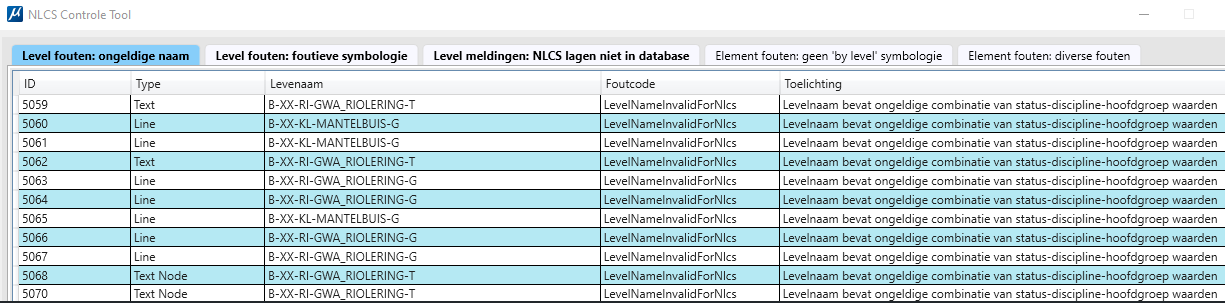

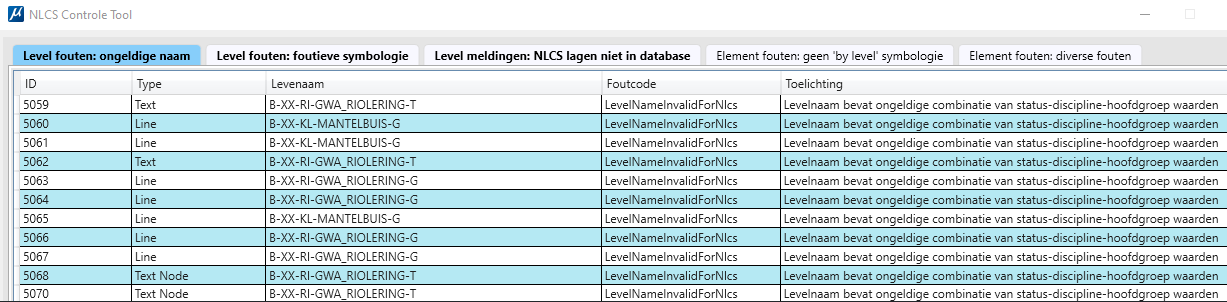

NLCS controle tool keurt lagen niet af. ..XX-KL of anders niet af


Als ik een dgn bestand scan, worden lagen met B-XX-KL… en B-XX-RI… niet als lagen met een ongeldige naam bestempeld. Een XX-AL is goed maar mag ook alleen in deze combinatie voorkomen. De andere laagcombinatie met XX-.. moeten worden vermeld.

Daarnaast moet een XX discipline een status X hebben. Dus er had sowieso afkeur moeten zijn op de correcte mix.

Dus X-XX-AL-…. mag wel.

Alle andere combinaties met X-..-..-….

.-XX-..-….

.-..AL-….

Worden nu afgekeurd/gemeld bij controle.


CAD-844

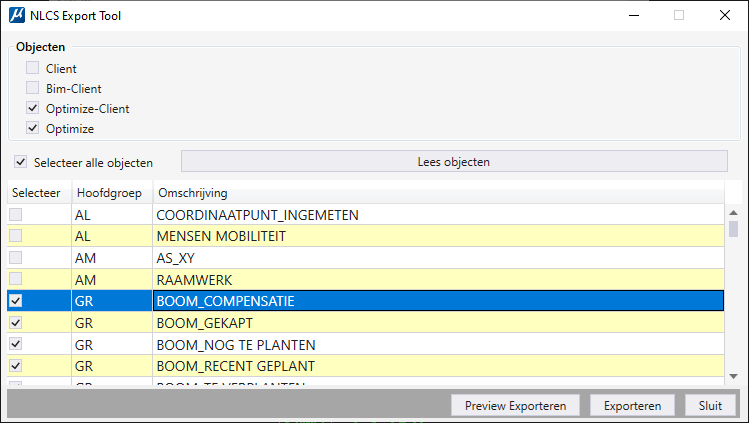

Export tool maken om eigen objecten te kunnen exporteren.

Gebruikers en BIM Loket willen een generieke tool waarmee eigen objecten gemakkelijk geïmporteerd en geëxporteerd kunnen worden. Als basis geldt hiervoor het Excel-format dat BIM loket bij eerdere versie van NLCS gebruikte om objecten aan leveranciers uit te leveren (afspraak in BIM ExpertCommissie). Deze Export in nu mogelijk via een key-in op te vragen bij TPG support indien wenselijk.


CAD-848

NLCS_PERSONALRIBBON_PATH aanpassen (locatie Personal.Optimize.RibbonState.xml) in config t.b.v. snelheid verversen en zuiverdere afhandeling.

De variabele:

NLCS_PERSONALRIBBON_PATH         = $(_USTN_HOMEPREFS)                 # Path waar de Personal Ribbonstate.xml opgeslagen wordt;

Aanpassen naar:

NLCS_PERSONALRIBBON_PATH         = $(_USTN_HOMEPREFS)/Optimize_RibbonState                # Path waar de Personal Ribbonstate.xml opgeslagen wordt;

Hiermee wordt de Personal.Optimize.RibbonState.xml opgeslagen in een eigen folder, zonder andere xml-bestanden. Dit komt de ververs-snelheid ten goede en voorkomt ook mogelijke issues vanwege het gebruik van de variabele MS_RIBBONXML.

Daarnaast kijken of er een snelheid verbetering kan worden gehaald door b.v. alleen deze aanpassingen in de Personal.Optimize.RibbonState.xml te vernieuwen

Gerelateerd aan tickets CAD-857 en CAD-864

Hierbij is de NLCS_VERSIE toegevoegd aan de folder naam en de bestandsnaam.

NLCS_PERSONALRIBBON_PATH        = $(_USTN_HOMEPREFS)/Optimize_RibbonState/$(NLCS_VERSIE)  # Path waar de Personal Ribbonstate.xml opgeslagen wordt;

NLCS_PERSONALRIBBONSTATE        = $(NLCS_PERSONALRIBBON_PATH)/$(_USTN_USERNAME).Optimize.RibbonState$(NLCS_VERSIE).xml

CAD-854

Plot installer uit NLCS installer halen.

We bieden met de nieuwe versie losse installers aan voor Plot en NLCS. Geen gemixte installer meer.

Reden: versies en toekomstige releases lopen niet meer gelijk en koppeling van beide installers voegt niets meer toe.


CAD-855/CAD-856

NLCS installer moet zowel 4.2 en 5.0 installeren/Setup aanpassen zodat zowel versie 4.2 als 5.0 data worden geïnstalleerd.

Hiermee kunnen we met 1 installatie zowel 4.2 als 5.0 toepassen. Dit met 1 set programmatuur. Data verschilt. Er worden folders aangemaakt met versie NLCS.

Er volgt een losse configuratie handleiding met wijzen van inrichten van de omgeving.


CAD-857

Variabele 'VERSIE' aangepast naar 'NLCS_VERSIE'

Bij de overgang naar NLCS 5.0 hebben we de variabele ‘VERSIE' geïntroduceerd om onderscheid te kunnen maken naar NLCS 4.2 of NLCS 5.0 (en volgende versies). Deze variabele blijkt nu bij sommige klanten te interfereren met klant-eigen configuraties waar ook de variabele ‘VERSIE' gebruikt wordt, maar dan voor andere doeleinden.


CAD-864

Locatie van personal ribbon xml 4.2 versus 5.0

Zie ticket CAD-848

Onderstaande is opgenomen in de nieuwe config van Optimize NLCS CE.

NLCS_PERSONALRIBBON_PATH         = $(_USTN_HOMEPREFS)/Optimize_RibbonState/$(NLCS_VERSIE)  # Path waar de Personal Ribbonstate.xml opgeslagen wordt;

NLCS_PERSONALRIBBONSTATE         = $(NLCS_PERSONALRIBBON_PATH)/$(_USTN_USERNAME).Optimize.RibbonState$(NLCS_VERSIE).xml


CAD-883

Calculatie tool indien gekozen is voor fence graag inside en overlap laten werken

Nu werkt de Calculatie tool altijd met overlap is dat bewust zo ontwikkelt? Wens actieve fence instellingen gebruiken.

Tool reageert nu op de actieve fence instelling (inside/overlap). Tevens werkt nu ook Void en Void-Overlap.


CAD-884

Controle tool indien gekozen is voor fence graag inside en overlap laten werken

Nu werkt de Controle tool altijd met overlap is dat bewust zo ontwikkelt? Wens actieve fence instellingen gebruiken.

Tool reageert nu op de actieve fence instelling (inside/overlap). Tevens werkt nu ook Void en Void-Overlap.


CAD-885

Er wordt een foutieve NLCS laag aangemaakt als je via ‘VOOR ALLE HOOFDGROEPEN’ een object plaatst uit de hoofdgroep ‘ALGEMEEN’

Er is een groep "VOOR ALLE HOOFDGROEPEN" toegevoegd. Als je een object uit die groep kiest dan verschijnt een pop-up met hoofdgroepen waaruit je kunt kiezen. Daarbij staat ook de groep 'ALGEMEEN'. Als je die hoofdgroep kiest wordt een laagnaam opgebouwd op basis van de actieve status en discipline, bijvoorbeeld N-WE-AL-#OBJECT#-G. Hoofdgroep 'AL' mag alleen gecombineerd worden met status 'X' en discipline 'XX'.

De NLCS-standaard zegt het volgende:

5.1.1 STATUS

...

d.       Status “X” mag alleen worden toegepast in combinatie met de discipline “XX”.

5.1.3 HOOFDGROEP

...

e.       De HOOFDGROEP “AL” mag alleen worden toegepast in combinatie met de STATUS “X” en DISCIPLINE “XX”.

Indien er gekozen wordt voor een hoofdgroep ALGEMEEN (AL), dan moet ook automatisch de STATUS (X) en DISCIPLINE (XX) worden ingesteld. Dit wordt nu automatisch afgedwongen door de applicatie.


CAD-886

Controletool keurt een foutieve laag goed ALGEMEEN (AL) in combinatie met de verkeerde status en discipline

Er bestaat een groep "VOOR ALLE HOOFDGROEPEN". Als je een object uit die groep kiest dan verschijnt een pop-up met hoofdgroepen waaruit je kunt kiezen. Daarbij staat ook de groep 'ALGEMEEN'. Als je die hoofdgroep kiest wordt een laagnaam opgebouwd op basis van de actieve status en discipline, bijvoorbeeld N-WE-AL-#OBJECT#-G. Hoofdgroep 'AL' mag alleen gecombineerd worden met status 'X' en discipline 'XX'.

5.1.1 STATUS

...

d.       Status “X” mag alleen worden toegepast in combinatie met de discipline “XX”.



5.1.3 HOOFDGROEP

...

e.       De HOOFDGROEP “AL” mag alleen worden toegepast in combinatie met de STATUS “X” en DISCIPLINE “XX”.

Controletool is scherper ingesteld op deze combinatie. dus X-XX-AL is een vast gegeven in een laagnaam.

andere smaken worden nu afgekeurd conform NLCS

geldt voor 4.2 en 5.0

CAD-889

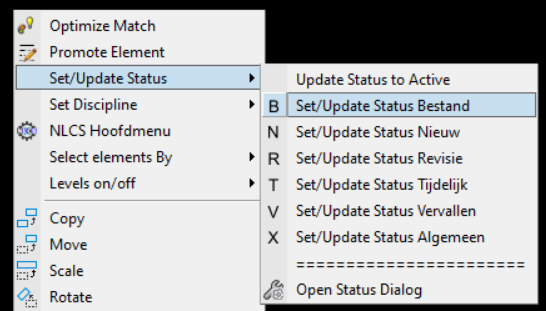

Typefout in Optimize NLCS rechtermuisklik menu Set/Update Status -> Bestand i.p.v. Bestaand


CAD-890

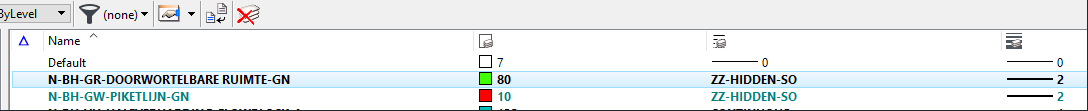

NLCS 5.0 kent geen NLCS_HIDDEN lijnstijl, maar een ZZ-HIDDEN-SO

NLCS 5.0 kent geen NLCS_HIDDEN lijnstijl, maar een ZZ-HIDDEN-SO

NLCS doc artikel 3.5.3

f. Voor OBJECTEN van het ELEMENT GN en SN wordt het lijntype ZZ-HIDDEN-SO gebruikt.

Doorgevoerd in code.


CAD-892

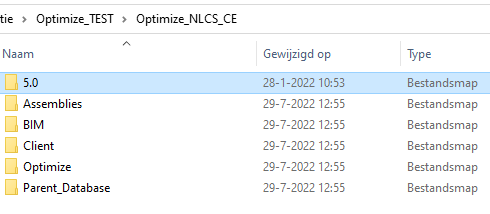

testen of Optimize NLCS omgeving werk in combinatie met OneDrive/Sharepoint sync

We hebben sharepoint folder gemaakt met TEST software en deze via OneDrive gesynchroniseerd. Software start goed op vanuit de OneDrive folder (lokaal)

We lopen echter tegen de volgende zaken aan:

Maar we zien problemen met synchroniseren van bestanden.

dgn’s, txt, xml worden niet gelocked.

Dit geldt ook voor de licentie database en levert vreemd resultaat op.

Er zijn dus openstaande vragen:

Hoe kunnen we dit oplossen in de configuratie van Sharepoint/OneDrive

Of moet we zaken instellen binnen onze Optimize Software of Bentley omgeving.



Neem contact op met TPG of Bentley voor werking i.c.m. Onedrive/Sharepoint. Belangrijk om te weten. Bentley geeft aan dergelijke opslag niet te ondersteunen.




CAD-893

AVH-OPTIMIZE-flowblock.CEL verwijderen Optimize NLCS 5.0

De AVH-OPTIMIZE-flowblock.CEL mag uit de release data voor NLCS 5.0 gehaald worden deze bestaat weer in de BIM bibliotheek (pat file).

Deze cell bibliotheek wordt niet meer meegeleverd. De wel mee geleverde BIM pat file wordt gebruikt.


CAD-901

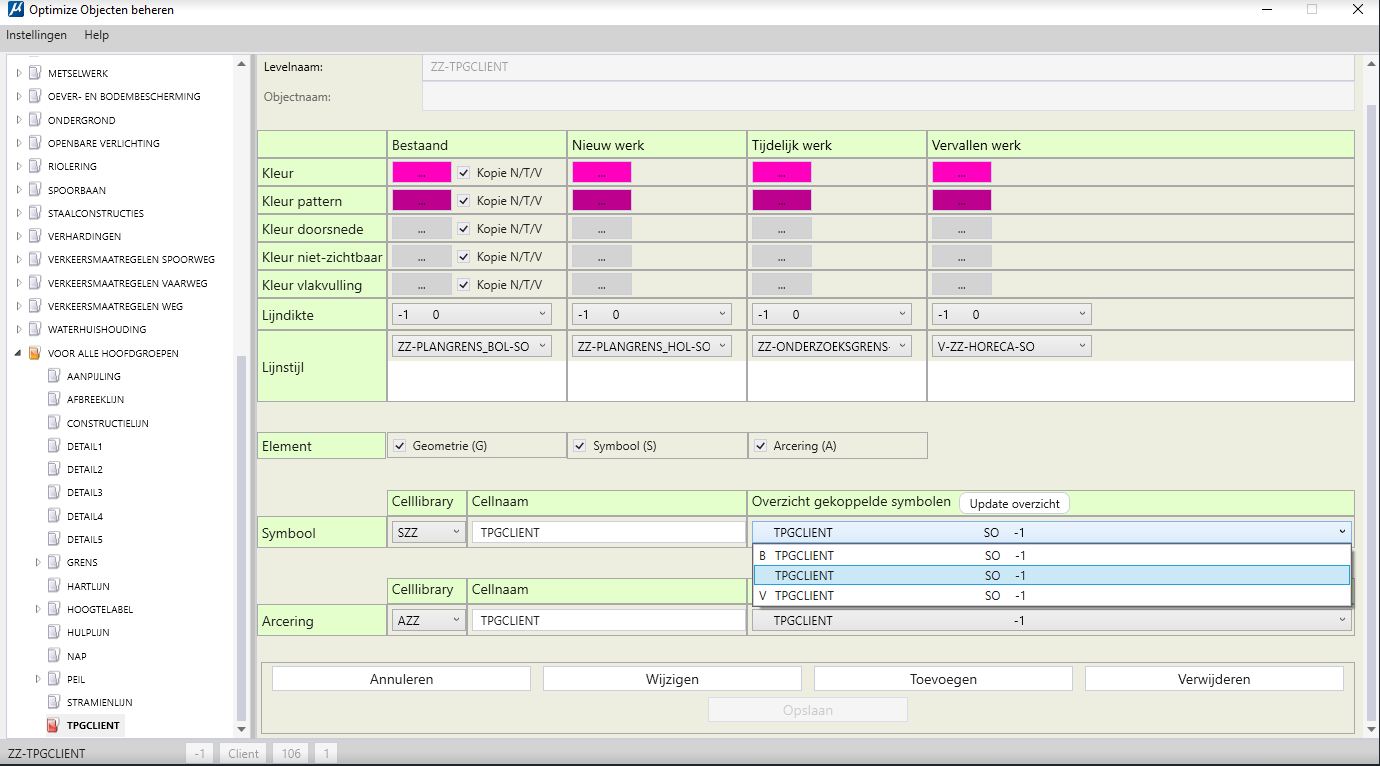

klant eigen AZZ (arceringen) en SZZ (symbolen) mogelijk maken in NLCS 4.2

Voor NLCS 5.0 kunnen we nu klanteigen objecten toevoegen aan AZZ en SZZ.

zie ticket CAD-828: klant eigen AZZ (arceringen) en SZZ (symbolen) mogelijk maken in NLCS 5.0 en nieuwer voor bestaande issues i.r.t. de NLCS 4.2 versie

In geval van aanpassingen in SZZ en AZZ library, de Update gebruiken met Voor alle hoofdgroepen. In object wordt dan nl verwezen naar een sobject of aobject uit een ZZ library. En deze gaat over alle hoofdgroepen heen.

In de bim database 4.2 is AZZ en SZZ opgenomen in de tabellen abibliotheken en sbibliotheken.

Hierdoor is het ook mogelijk binnen NLCS 4.2 modus.


CAD-908

ZZ Lijnstijlen

In zowel de nlcs 4.2 als de 5.0 kunnen ZZ lijnstijlen gebruikt worden. Deze zijn dus niet gekoppeld aan hoofdgroep. Bekijk dialog Object toevoegen en het tekenen met een ZZ lijnstijl.

Er kunnen dus ZZ lijnstijlen toegevoegd worden de Client via een ZZ...rsc/ZZ...dgnlib.




CAD-914

Niet schaalbare lijnstijlen in lin file NLCS 5.0

De standaard lijnstijlen van BIM loket komen met niet werkende rsc bestanden.

Wij gebruiken voor de schaalbare lijnstijlen dgnlib’s i.v.m. symbology van de lijnstijl en voor de niet schaalbare leveren we nu een rsc file mee.

Klant kan gewoon de eigen lijnstijlen maken en onderhouden als gewend.


CAD-917

NLCS 5.0 Client 4.2 migreren naar 5.0

Om data van een 4.2 Client te kunnen migreren zijn er 3 migratie keyins gebouwd:

Het gaat om data migratie, dit is een complexe stap. Het uitvoeren ervan simpel met de 3 keyins. Het beoordelen van het resultaat moet worden uitgevoerd door een TPG consultant. De reports zijn technisch. Elke database actie wordt gerapporteerd. Dit is niet relevant voor klanten die geen eigen objecten hebben opgevoerd of objecten hebben aangepast, of geen Ribbon’s/Workflows hebben aangepast of gemaakt. Neem contact op met TPG voor de betreffende key-in’s of hulp bij migratie.


CAD-918

Lijnstijlen ontbreken VLP2DL13380

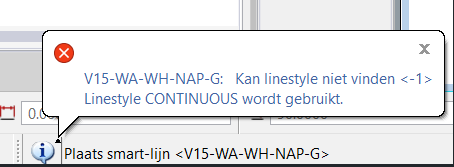

Binnen BIM data komen lijntypen voor met waarde -1 we vangen dit nu af met een melding en een automatische vervanging door CONTINUOUS:

Er is geen nieuwe lijnstijl met de naam -1. Ook wordt de -1 niet toegevoegd aan elke lijst met lijnstijlen. Alleen in geval de linestyle -1 is (uit tabel object), dan wordt dit zichtbaar in de Objecten dialog. Bij plaatsen van een -1 lijnstijl is het gedrag hetzelfde als bij elke andere lijnstijl die niet gevonden kan worden in MicroStation.


CAD-919

Object Hartlijn in ZZ en AL

Object Hartlijn komt voor in de hoofdgroepen ZZ en in AL.  Als je de Hartlijn uit hoofdgroep ZZ plaatst met geselecteerde hoofdgroep AL dan ontstaat er een conflict. De Hartlijn uit AL en de ZZ (met hoofdgroep AL) resulteren nl in dezelfde levelnaam (met onderliggend een ander object).

Dit kunnen we oplossen door Hartlijn te verwijderen uit Optimize.

We hebben dit issue iets algemener gemaakt, los van object Hartlijn.

Uitzoeken of een ZZ object een equivalent heeft in een andere hoofdgroep (nadat gebruiker hoofdgroep geselecteerd heeft);

Equivalent uit geselecteerde hoofdgroep zou dan altijd dominant moeten zijn, over alle databases heen;

Dus bij plaatsen controleren of dit het geval is, en dan de symbology enz. gebruiken van het dominante (niet ZZ) object;

In dominante object moet wel het betreffende G S A element zitten;

We gaan ervan uit dat een ‘echt’ object altijd voorrang heeft boven een ZZ object, over alle databases heen.

Bedenk dat dit mogelijk voor verwarring kan zorgen als je een ZZ object hebt in cliënt en die bestaat als echt object in bim. Dan is evengoed bim de baas.

Een mooi voorbeeld hiervan is de AL-Hartlijn binnen de NLCS 4.2 set. AL-Hartlijn was op het niveau Optimize toegevoegd. In NLCS 5.0 is AL-Hartlijn verwijdert uit de Optimize Set.


CAD-920

NLCS data Lege cellen in SVH

In de NLCS 4.2 Optimize SVH.cel komen paar cellen voor zonder elementen.

  • V-SVH-KANTOPSLUITING_SCHEIDINGSBAND_115_225-D
  • V-SVH-KANTOPSLUITING_SCHEIDINGSBAND_115 225-D
  • V-SVH-KANTOPSLUITING_SCHEIDINGSBAND_115_225_RECHTS-D
  • V-SVH-KANTOPSLUITING_SCHEIDINGSBAND_115 225_RECHTS-D

Deze zijn uit de Optimize cell bibliotheken verwijdert.

De hele NLCS 5.0 bibliotheek is daarnaast gecontroleerd en waar nodig verbetert.


CAD-921

NLCS data SRI-PUT_INSPECTIE

Dit komt uit de NLCS 5.0, Optimize symbolen

PUT_INSPECTIE (Optimize)

Er ontstaan foutmeldingen bij aantal objecten waarbij SRI-PUT_INSPECTIE…….. als sobject.

Dit komt omdat er slechts een N-SRI-PUT_INSPECTIE_....-SO cell bestaat.

Er is geen B (of neutrale variant) of V aanwezig (als (SO).

Dit geldt voor aantal objecten.

Dus als schaalbare put niet nodig zou zijn, de SO varianten verwijderen uit library of een neutrale inspectie_put symbolen aanmaken. Cell bibliotheek is gecontroleerd en verbetert waar nodig.


CAD-922

NLCS data SVH-KANTOPSLUITING_TB

Dit komt uit NLCS 5.0, Optimize symbolen

SVH-KANTOPSLUITING_TB (Optimize)

Er ontstaan foutmeldingen bij aantal objecten waarbij SVH-KANTOPSLUITING_TB als sobject.

We hebben e.e.a. nagekeken in celllibraries van 4.2 Optimize en 5.0 Optimize SVH;

In de nlcs 4.2 Optimize svh celllibrary bestaan wel cellen met voorvoegsel SVH-KANTOPSLUITING_TB (sobject);

Deze bestaan niet in de nlcs 5.0 optimize svh celllibrary.

Het betreft in deze SVH-KANTOPSLUITING_TB_....

Objecten en cell bibliotheken aangepast zodat dit weer functioneert als bedoeld.


CAD-923

NLCS data SVH-KANTOPSLUITING_ZO

Dit komt uit NLCS 5.0, Optimize symbolen

SVH-KANTOPSLUITING_ZO (Optimize)

Er ontstaan foutmeldingen bij aantal objecten waarbij SVH-KANTOPSLUITING_ZO als sobject.

We hebben e.e.a. nagekeken in celllibraries van 4.2 Optimize en 5.0 Optimize SVH;

In de nlcs 4.2 Optimize svh celllibrary bestaan wel cellen met voorvoegsel SVH-KANTOPSLUITING_ZO (sobject);

Deze bestaan niet in de nlcs 5.0 optimize svh celllibrary.

Het betreft in deze SVH-KANTOPSLUITING_ZO_....

Objecten en cell bibliotheken aangepast zodat dit weer functioneert als bedoeld.


CAD-924 t/m 931

NLCS 5.0 Vervallen Bim pattern in SnelZoeker

NLCS 5.0 Bim-Client en Client objecten in Client

NLCS 5.0 Namen Bim objecten wijzigen in SnelZoeker

NLCS 5.0 Vervallen Bim objecten in Client

NLCS 5.0 Vervallen Bim objecten in SnelZoeker

NLCS 5.0 Vervallen Bim symbolen in SnelZoeker

NLCS 5.0 Vervallen Bim symbolen in Client

NLCS 5.0 Vervallen Bim pattern in Client



Voor de migratie van NLCS 4.2 naar NLCS 5.0 zijn allerlei rapportages gemaakr deze zijn ondergebracht in de eerder beschreven migratuie key-in’s.


CAD-933

Optimize NLCS CE parent databases geven een error i.c.m. een UNC pad

Optimize NLCS CE parent databases geven een error i.c.m. een UNC pad. Als we dezelfde folder op een schijfletter zetten werkt het direct.

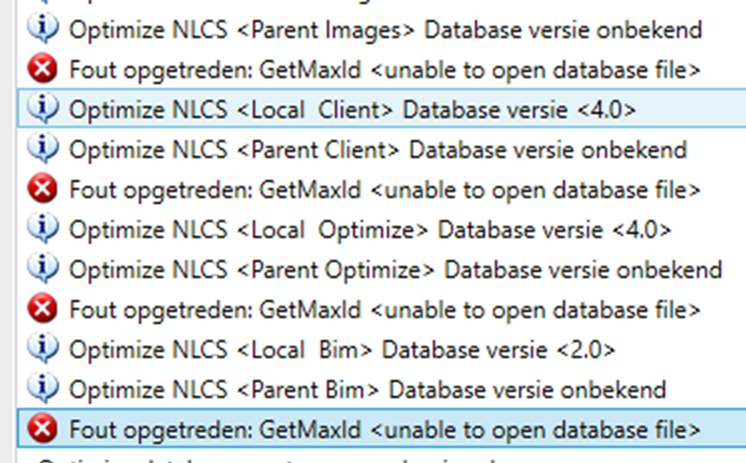

De melding is gelijk als ik de 4.2 versie start, de print screen is van de 5.0 versie.

Dit is opgelost in deze versie een UNC pad kan weer worden gebruikt.


CAD-935

Kleur 0 terugzetten op 255,255,255 (NLCS 5.0)

Kleur 0 wordt in de BIM database gedefinieerd als RGB 0,0,0. Dit geeft binnen MicroStation ongewenste effecten omdat die lijn dan zwart weergegeven wordt op een zwarte achtergrond. Dit is niet wenselijk, gebruiker wil hier het normale gedrag van MicroStation gebruiken.

Ook de NLCS Expertcommissie heeft inmiddels besloten dit in de formele beschrijving op te nemen. Ook kleur 0 in de BIM database zal aangepast worden naar 255,255,255.


CAD-937

Nieuwe versie NLCS-tekst- en maattool

Er wordt een nieuwe versie meegeleverd van NLCS tekst en maatvoering tool.

Deze nieuwe versie is in een los document beschreven en is via support.thepeoplegroup.nl in te zien.

CAD-940

NLCS 5.0 Vervallen items opschonen in resources

Voor NLCS 5.0 is een controle gedaan op vervallen BIM objecten, deze zijn derhalve ook opgeschoond in onze Optimize set. Ook de bijbehorende data bestanden zijn opgeschoond.



CAD-951

Ribbon xml library bijwerken

De opbouw van de voorbeeld Workflows en Ribbon’s binnen de NLCS 5.0 set is aangepast.


CAD-953

NLCS Object wordt niet goed gekoppeld via SnelZoeker beheren

Het koppelen van een object in de snelzoeker ging niet altijd goed.

Object kan wel worden geplaatst maar Objectnaam wordt niet correct gevuld dat levert een terechte hit op in de SnelZoeker controle rapportage.

Maar bron SnelZoeker beheren vult deze niet juist.

hoe gaat het kapot:

ik selecteer uit de linkerkolom van de objecten boom via ASSEN EN METRERING -> AS -> WEG

Ik kies in de resultaat kolom WEG -> het object AM-AS_WEG-G wordt weergegeven, deze kies ik

resultaat Objectnaam is op WEG gezet ipv AM-AS_WEG

hoe moet ik het netjes doen dat het geen fout geeft:

zoek op weg kies dan AM-AS_WEG. dan wordt netjes het juiste object weergegeven in de SnelZoeker.

Code is verbetert waardoor voorgaande issue niet meer voorkomt bij nieuwe koppelingen.


CAD-956

Zoekfunctie in dialog Objecten Beheren

Er is een zoekfunctie ingebouwd, bijna hetzelfde als in de main dialog. Zoekactie hier is los van hoofdgroep, status en optie (-Doorsnede). Dus kan ander resultaat geven dan in main dialog.

Na selecteren van een object (zie onder), wordt in de linkerkolom gesprongen naar het object uit de zoekactie en de instellingen (kleur, dikte enz.) worden actief gemaakt.


CAD-958

verkeersborden standaard 2x of 5x zo groot plaatsen i.p.v. met schaal 1 en de hoek vasthouden

Verkeersborden zijn niet schaalbaar en worden met schaal 1 geplaatst. Als gebruiker wil ik graag de borden 2x groter plaatsen. Dat is nu niet handig, bij elke plaatsingsactie moet ik de schaal van het bord weer instellen. Is het mogelijk om een schaal factor op te nemen bij plaatsen van verkeersborden welke wordt vastgehouden, zodat ik als gebruiker niet telkens het bord op schaal 2 hoef in te stellen?

Standaard bij elke plaatsing wordt deze op voor de X Scale en Y Scale op 1.00000 gezet.

Wens, vast houden schaal aanpassing of beter vooraf instellen X Scale Y Scale bij de plaatsing van verkeersborden.

Niet wenselijke optie is alle cellen kopiëren in de cell bieb en verschalen.

Het instellen van de active scale lost dit niet op, want wordt weer teruggezet op 1. Ook de hoek vasthouden is wenselijk.

Er zit nu een extra optie in om een willekeurige cell in een afwijkende schaal te zetten en met een hoek te plaatsen


CAD-962

Rapportage-output variabelen uit NLCS cfg aanpassen

In de Optimize_NLCS_CE.cfg staan zijn onderstaande variabelen opgenomen t.b.v. rapportages uit de migratie naar 5.0 en voor de logging en resultaten van de nieuwe Import en Export functionaliteit:

Nieuwe var. voor de log/rapportage files van de NLCS 5.0 migratie

NLCS_OUT              = C:/TEMP/

NLCS_LOG              = $(NLCS_OUT)Log/

NLCS_EXPORT         = $(NLCS_OUT)Export/

NLCS_RAPPORTAGE  = $(NLCS_OUT)Rapportage/



De software maakt de subfolders onder NLCS_OUT zelf aan.


CAD-973

ACO Pattern

Bij de dialog Objecten beheren kan je nu voor Contructies kiezen voor 3 soorten arceringen, zie onderstaande, hierdoor kan je zelf de gewenste arceringen toevoegen. Dus de algemene ACO, AZZ, maar ook A… waarbij AGC in dit voorbeeld bv staat voor de Grondkerendecontructies


CAD-976

Objecttype Bewerking in dialog Object Beheren

Een Bewerking kon niet aangemaakt worden in dialog Object Beheren. Dat is in deze versie wel mogelijk.

We ondersteunen hiermee de onderstaande trappen. Code vangt af wat je mag wel of niet mag toepassen.


CAD-978

Spatie toestaan in (sub)objectnaam NLCS object

Momenteel kon een klant geen spatie in de (sub)objectnaam gebruiken. De vraag is vooral mag dit ja/nee. Uitvraag gedaan bij BIM Loket. Antwoord volgt nog, maar gezien de BIM data staan we dit op voorhand toe.

Spatie toestaan in (sub)objectnaam NLCS object.

Er mag tussen chars en/of digits 1 spatie worden gebruikt.

Voor- en achterloop spaties zijn niet toegestaan.

Gebruiker moet dit zelf goed opgeven in textbox Objectnaam uit dialog Object Beheren.

Als voor- of achterloop spatie(s), tussen chars/digits meer dan 1 space, dan waarschuwing als vanouds.

Toegestaan:

AA BB CC

A B C

A2 33 4 B C D E F

AAA BBB CCC DDD EE FFF


CAD-979

Optimize NLCS logo aan hoofdmenu toevoegen

Het BIM loket wil graag dat NLCS “gecertificeerde” applicaties het NLCS logo zichtbaar in hun scherm hebben staan.

Optimize NLCS logo is aan het hoofdmenu toegevoegd zoals in bijgevoegd voorbeeld.


CAD-980

Optimize NLCS logo aan Optimize Werkbalken toevoegen

Het BIM loket wil graag dat NLCS “gecertificeerde” applicaties het NLCS logo zichtbaar in hun scherm hebben staan.

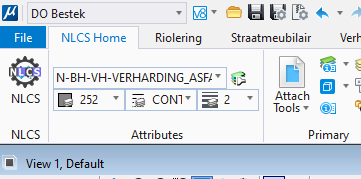

Optimize NLCS logo is aan het tabblad NLCS Home en NLCS Tools toegevoegd zoals in bijgevoegd voorbeeld.
