In deze Optimize GeoDATA CE versie is ten opzichte van de vorige versie v6.22.20.0 een aantal zaken toegevoegd en verbeterd. Hieronder vindt u een opsomming:
CAD-462
menu's GeoDATA loskoppelen van Optimize Tools
De menu’s van GeoDATA bestonden ook in Optimize Tools dit is nu netjes opgelost.
CAD-573
Bij het omzetten van een klic krijgen alle lagen automatisch de style continuous
Bij het omzetten van een klic krijgen alle lagen automatisch de style continuous. Normaal worden lijnstijlen gekoppeld.
Dat klopt bij plaatsen via Optimize NLCS CE zien we een symbology met lijnstijl, maar KlicWIn leest voor zover we kunnen zie via database bepaalde symbology in. Denk aan kleur en dikte zoals we nu zien gebeurd dit niet qua lijnstijl. Symbology zit in het thema deel van de config. dit geldt voor Klic en wordt ook voor NLCS vertaling wordt dit nu gebruikt
Kan lijnstijl meegenomen bij object level?

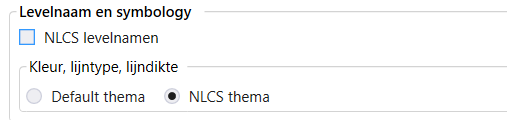

Dit is nu onderverdeeld in de config en tool

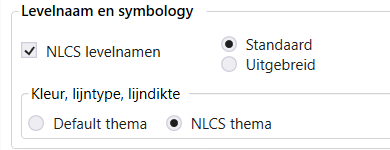

- De levelnamen werken als eerder. Een levelnaam wordt altijd bij een object gedefinieerd. Als vinkje uit, dan de levelnaam van object, vinkje aan dan NLCS Standaard of Uitgebreid.
Kleur, lijntype en lijndikte
- 2 soorten Thema’s: Default en een NLCS.
- De kleur, lijntype en lijndiklte worden in het NLCS thema opgegeven per Thema en er is een onderscheid gemaakt tussen de statussen, B, V, en N.
- In het Default Thema wordt de kleur van een Thema gebruikt, de lijntype en lijndikte worden per status opgegeven. Dus lineaire elementen krijgen altijd een lijntype en lijndikte afhankelijk van de status van het object. Alle elementen krijgen kleur volgens Thema.
Object symbology
Object symbology wordt alleen gebruikt bij objecten zonder Thema
- Objecten zonder Thema en Status krijgen symbology van object;
- Objecten zonder Thema en met Status krijgen symbology van object;
Objecten met Thema en zonder Status
- Objecten met Thema en zonder Status krijgen altijd symbology van Default Thema;

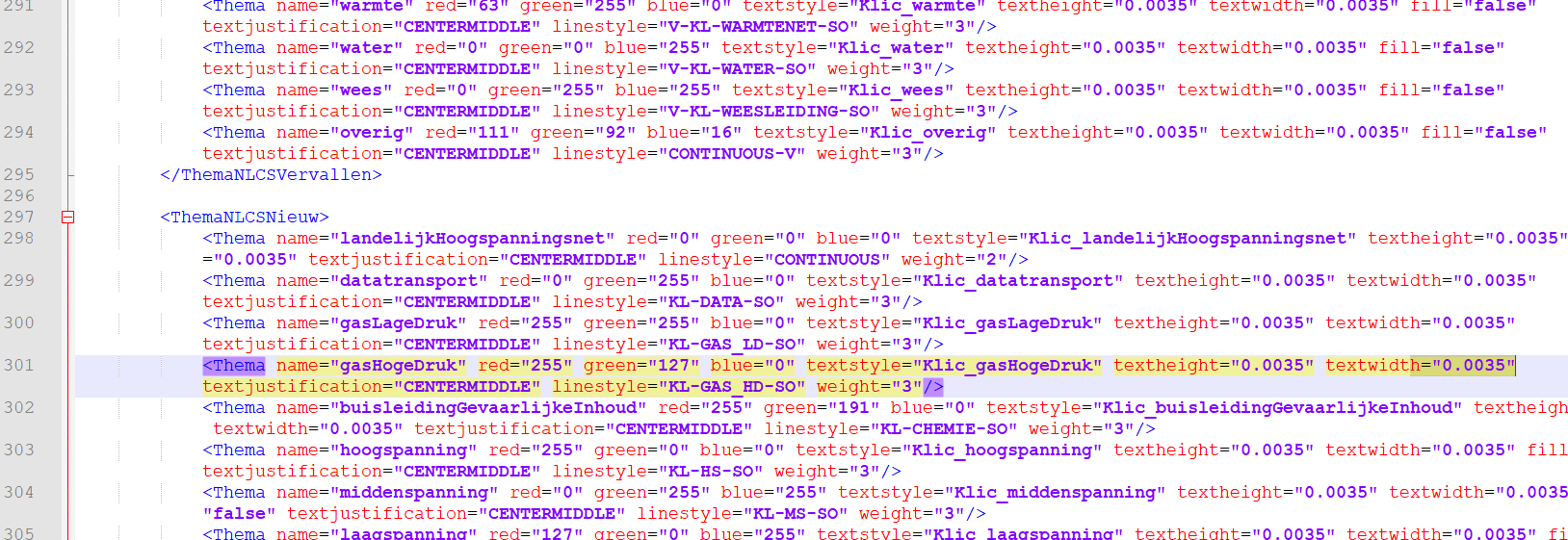

Een klant kan de KlicCadConfig.xml uit de Optimize folder kopiëren naar de Client folder en als gewenst aanpassingen doorvoeren in de xml blokken ThemaNLCSBestaand, ThemaNLCSVervallen, ThemaNLCSNieuw.
CAD-649
KLIC Import - Alle lagen zijn toegevoegd als RGB kleuren terwijl de variabele ‘Nlcs_ELEMENTCOLOR_USE_RGB = 0’ is gezet.
Dit is niet op te lossen, GeoDATA gebruikt deze var niet.
CAD-777
WFS overig: username en wachtwoord encrypten
Het is nu mogelijk om bij WFS overig de username en wachtwoord te encrypten.
<Wfs name="Houten" url="https://geoserver-houten.webgispublisher.nl/Houten/wfs? >
<Credentials username="xxxx" password="xxxx" />
</Wfs>
<Proxy>
<Use value="false"/>
<Url value="PROX Users Association"/>
<Usr value="abrou"/>
<Pwd value="abrou"/>
<Domain value=""/>
<Skip_local value="true"/>
</Proxy>
Beschrijving tevens t.b.v. handleiding:

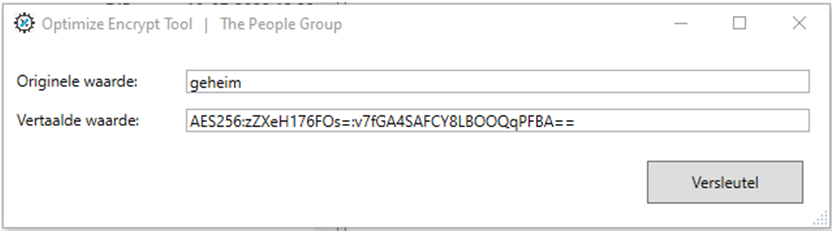

Er is nu een tooltje (exe) toegevoegd waarmee je een willekeurige tekst (b.v. een wachtwoord) kunt versleutelen.
Dit tooltje heet TPG.StringEncryption.exe.

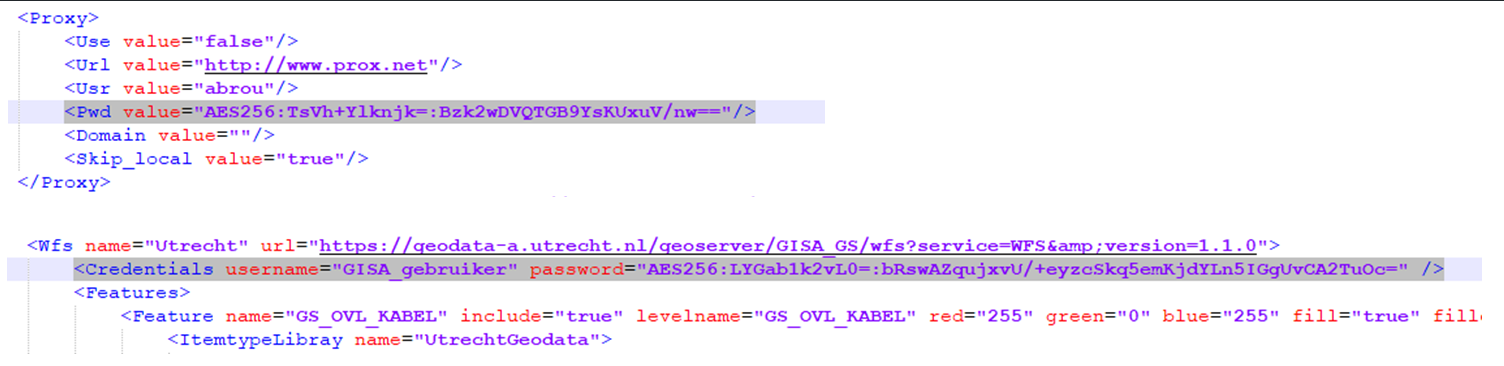

De versleutelde waarde (deze tekst begint overigens altijd met AES256) kun je dan in de configuratie opnemen, in proxy password en WFS credentials:
Zowel GeoDATA als het nieuwe losse tooltje hebben nu het bestand “Crotec.Common.Encryption.AesEncryption.dll” nodig om te kunnen versleutelen/ontsleutelen.
De setup is aangepast zodat deze nieuwe bestanden mee worden geïnstalleerd.
Uitvoeren van de exe met /D biedt ook de decrypt (ontsleutel) optie. Maar die houden we nu nog verborgen, niet meenemen met handleiding.
…TPG\Optimize\Optimize_GeoDATA_CE\Assemblies\TPG.StringEncryption.exe /D
CAD-810
GeoDATA data ophalen mogelijk maken d.m.v. een Fence Type element
Ik wil graag een geometrie kunnen opvoeren, en deze meerdere keren kunnen gebruiken voor de fence voor het ophalen van BAG, KAD etc.. (BGT is nu gelijk getrokken met de andere bronnen).
Alle Fence Type opties uit Place Fence kunnen gebruikt worden. Bij optie Element, de elementtypen Shape, ComplexShape, Ellipse en GroupedHole worden verwerkt.
Let op, altijd geldt dat de range (linksonder en rechtsboven), gebruikt wordt bij ophalen data uit wfs service. Wfs service werkt immers met Bounding Box.
Bij gebruik van Fence, de fence wordt altijd na ophalen data weer teruggezet in tekening.
CAD-824
GeoDATA - Cellen en Text Annotation toepassen

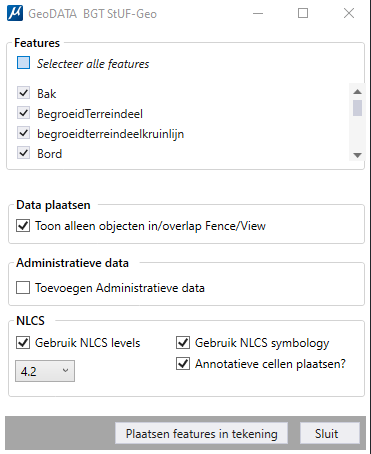

Bij de import van BGT, met daarbij de optie 'NLCS levels' aangevinkt werden de SO symbolen niet met Annotation scale op true. Wijzigen van de plotscale levert geen grotere of kleinere SO symbolen op. Dit in nu mogelijk via een optie in GeoDATA. Zet een vinkje bij Annotatieve cellen plaatsen als je BGT importeert.
CAD-826
Nieuwe mapping/xml BGT naar NLCS 5.0
Er is een nieuwe xml gemaakt: BGT-NLCS-Mapping-Bimloket.xml
Dit is de mapping welke door BIM loket is aangeleverd.
Voor de locatie van de te gebruiken cellen bestond al een variabele: GEODATA_BGT_NLCS_CELLPATH
Voor NLCS 5.0 is daar een aanvullende variabele bijgekomen: GEODATA_BGT_NLCS_5_CELLPATH
CAD-827
WFS data GWSW Data plaatsen eigen berekening verwijderen uit import menu

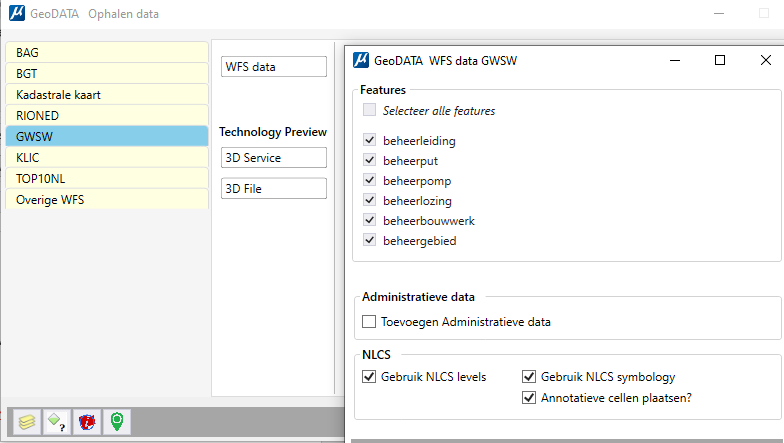

Als experiment hebben we in de vorige versie een eigen berekening gemaakt voor een 3D resultaat. Deze is nu vervallen en vervangen door de standaard beschikbare 3D service of 3D File (indien beschikbaar te downloaden via https://apps.gwsw.nl/item_geo).
CAD-829

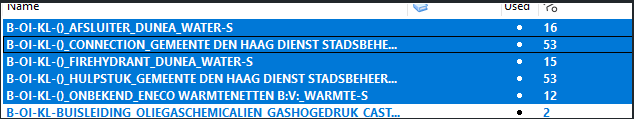

in de klic CAD config bestaat een () welke vervangen wordt vanuit code. de lijst in code is niet volledig. Verbetering gewenst.
Hierdoor ontstaan lagen met -()_ in de naamgeving.
Dit nu in code verbetert.
CAD-897
Wijken buurten nieuwe WFS URL implementeren binnen GeoDATA

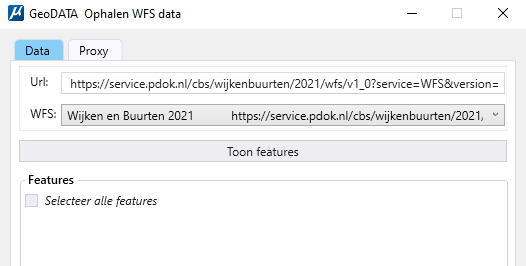

CBS Wijken en Buurten 2021 via nieuwe PDOK URL via overige WFS beschikbaar.
Deze dataset beschikt over een WMS, WFS en een Atom welke vanaf 27 juli 2022 beschikbaar zijn via de volgende URL(’s):
WFS oud:
https://service.pdok.nl/cbs/wb2021/wfs/v1_0?request=GetCapabilities&service=WFS
WFS nieuw:
https://service.pdok.nl/cbs/wijkenbuurten/2021/wfs/v1_0?request=getcapabilities&service=wfs
CAD-911
GWSW Mapping
BIM loket levert een GWSW mapping mee met NLCS 5.0, deze mapping is geïmplementeerd in GeoDATA. Optimize NLCS CE (een versie welke NLCS 5.0 ondersteunt) moet dan wel geïnstalleerd zijn voor een goede vertaling. We zien momenteel dat de online datasets niet volledig gevuld zijn en er dus vaak niet correct vertaald kan worden.
Deze mapping is beschikbaar in de folder:
…\TPG\Optimize\Optimize_GeoDATA_CE\Optimize\GWSW-NLCS-Mapping-Bimloket.xml
