In deze Optimize GeoDATA CE versie is ten opzichte van de vorige versie v6.23.40.0 een aantal zaken toegevoegd en verbeterd. Naast ondersteuning van MicroStation 2023, volgt hieronder vindt u een opsomming van de opgeloste bug en verbeteringen/aanvullingen:
OPGELOSTE BUGS:
CAD-..
BAG TU 3D (fence/view) werkt weer
Het rechtstreeks ophalen van data via deze service werkt weer.
CAD-..
Itemtypes werken weer in pre-update 17 versies
Bij het testen van de nieuwe versie van GeoDATA is geconstateerd dat bij pre-update 17 versies de overname van itemtypes waarden niet meer functioneerde. Bij deze release is dat hersteld waardoor itemtype waarden via GeoDATA vanaf update 13 goed meekomen.
CAD-1160

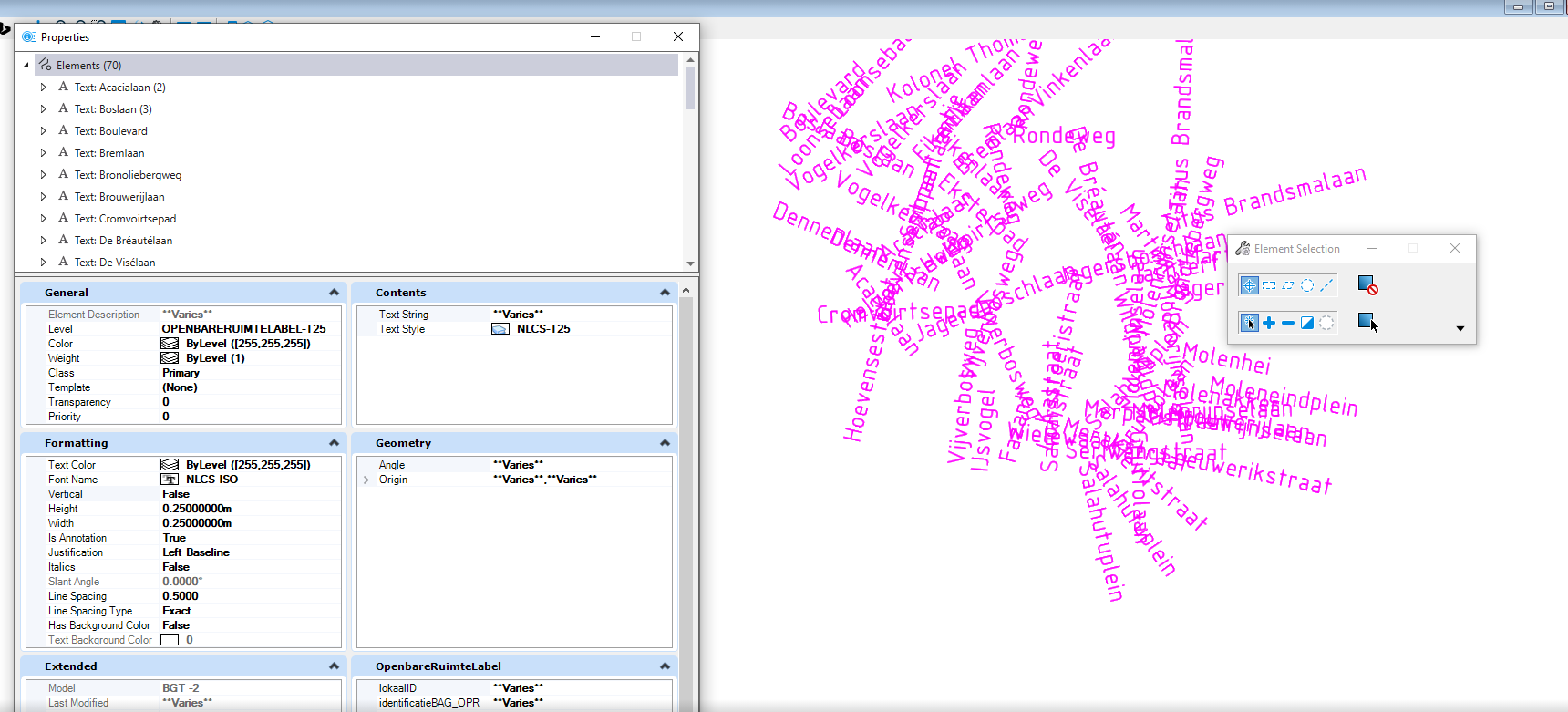

BGT Straatnamen worden te groot weergegeven met NLCS vertaling van BGT naar NLCS via API
Met testen van versie 6.23.40.0 nog een klein issue gevonden.
Als je een import van de BGT via PDOK Download StUF-Geo uitvoert en deze laat vertalen naar NLCS 5.0 bv dan worden de straatnamen zeer groot weer gegeven. 100x te groot?
Opvallend dit wordt geen echte NLCS laag (de mapping niet in aanwezig volgens xml opmerking <!--Geen BGTmapping-->). Hoogte tekst 0.25 waarde annotatief staan op true.
Stel je de schaal in i.p.v. 0.25 naar 0.0025, dan zien de straatnamen er goed uit.
De huisnummers staan goed. Deze hebben nu 0.0035 als schaal en annotation op true staan.
Feitelijk is alleen de schaal niet juist. Dit is verbetert.
AANPASSINGEN/AANVULLINGEN/WENSEN:
CAD-67

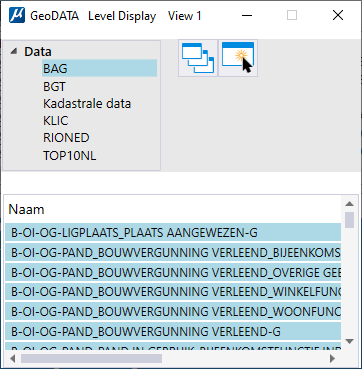

Geïmporteerde lagen van GeoDATA aan of uit zetten
De filtering aan-/uitzettten van levels via GeoDATA Level Display heeft nu meer lagen om snel lagen aan en uit te zetten. te weten RIONED en TOP10NL
CAD-736
Geen teksten en maatvoering bij importeren kadastrale gegevens en klic meldingen bij gebruik NLCS levels
Bij stand alone gebruik van Optimize GeoDATA CE, hiermee bedoelen we dat tevens Optimize NLCS CE NIET is geïnstalleerd, worden er geen teksten geplaatst bij het importeren van kadastrale gegevens, wanneer gebruik van NLCS levels is aangevinkt.
Bij het inlezen van klic meldingen met gebruik van NLCS levels worden er geen teksten en maatvoering geplaatst.
Dit komt door het ontbreken van het NLCS seed file bestand, die bij stand alone gebruik niet aanwezig is en wel wanneer Optimize NLCS is geïnstalleerd. Ook de schaal van de teksten speelt soms een rol.
Teksten komen nu netjes mee, je moet wel de drawing scale bv op 1:200 instellen, anders zijn deze teksten zeer klein, omdat de plot scale bv niet zoals in Optimize NLCS CE wordt afgedwongen.
CAD-1133

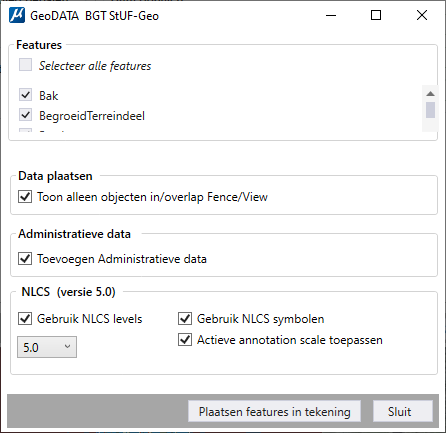

Puntobjecten uit WFS, GeoPackage, Json, Klic en Rioned annotatief plaatsen
Puntobjecten/teksten worden nu annotatief geplaatst, indien je de Actieve annotation scale toepassen aan vinkt:

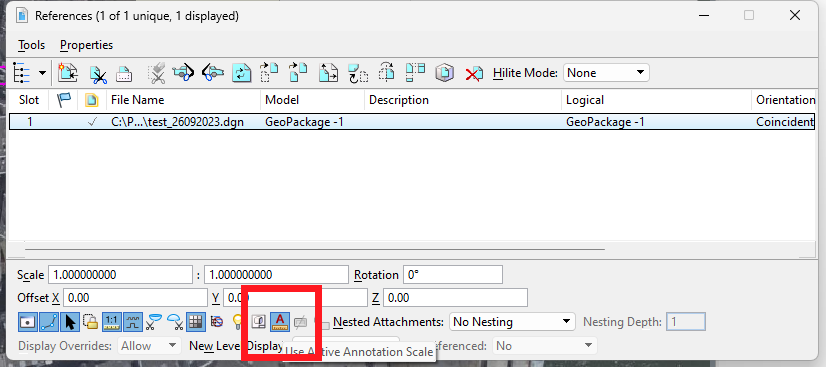

Als data in een nieuw model is geimporteerd, en het dus als reference wordt gekoppeld, dan is het van belang dat de “Use Annotation scale“ toggle aan staat bij de reference instellingen. Vanuit code deze toggle aangezet.
CAD-1185
link naar NDW URL meenemen in dialoogscherm
De link ging naar de URL https://www.verkeersbordenoverzicht.nl/
Maar de extra data is te vinden op de URL https://wegkenmerken.ndw.nu/verkeersborden
Derhalve is de link aangepast naar de NDW pagina.
De informatie URL is configureerbaar via een variabele GEODATA_NDW_INFO_URL.
CAD-1193
BOPA gml export
Met de komst van de omgevingswet is er nu een optie om een willekeurige (multi-)vlak geometrie te exporteren naar een BOPA gml. Maak of kies een geometrie, zet deze in de selectieset en voer de onderstaande key-in uit.
Key-in: mdl load GeoDATAExport; GeoDATAExport BOPA
CAD-1212
Kadastralekaart v5 in GeoDATA opnemen
Versie 4 van de kadastrale kaart komt per begin april 2024 te vervallen. Versie 5 is nu geïmplementeerd.
CAD-1226
BGT mapping aanvullen met TPG vertaling voor niet gemapte objecten uit de BGT
Niet alle BGT objecten zijn gemapped in de BIM mapping. In deze versie hebben we een keuze gemaakt om het wel te mappen naar een NLCS laag gekozen door TPG.
- FUNCTIONEEL GEBIED hier is echt geen mapping voor optie: -> B-BH-OG-TERREIN_FUNCTIONEEL GEBIED-GV
- ONGECLASSIFICEERD OBJECT bestaat niet meer in de BGT en mapping dus niet relevant
- OPENBARE RUIMTE -> B-BH-OG-TOPOGRAFIE_OPENBARE RUIMTE-GV
- BUURT -> B-BH-KG-GRENS_BUURT-GV
- STADSDEEL -> B-BH-KG-GRENS_STADSDEEL-GV
- WATERSCHAP -> B-BH-KG-GRENS_WATERSCHAP-GV
- WIJK -> B-BH-KG-GRENS_WIJK-GV
- OPENBARE RUIMTE LABEL -> B-BH-OG-BEBOUWING_STRAATNAAM-T25
Daarnaast, zagen we nog wat afwijkingen betreffende de mapping, voor bv overbruggingsdeel. Ook hier hebben we een verbeterde mapping voor toegepast, dit is dus altijd aanvullend aan de BIM mapping.
CAD-1236
NDW: afbeelding bord wordt niet meer getoond
Oorzaak we maakten nog gebruik van versie 2 van de API, ondersteuning NDW API v3.0 is nu opgenomen in Optimize. Hiervoor is wel een ander keuze gemaakt door beperkingen in de V3.0 API kunnen we niet de juiste foto meer tonen. We tonen derhalve een verbeelding van het bord.
Onderstaande het antwoord van NDW servicedesk n.a.v. onze vraag over de rare links die ik in de v3 api terug krijg:
“Dat klopt inderdaad, de link naar de foto's die wij van de originele leverancier van de data kregen is verbroken.
We moeten deze links nog uit de borden / CSV output verwijderen en onderzoeken of we een link naar onze eigen plaatjes dataset kunnen toevoegen.
Dat staat op de backlog. Een concrete oplosdatum hebben we op dit moment helaas niet.”
CAD-1169

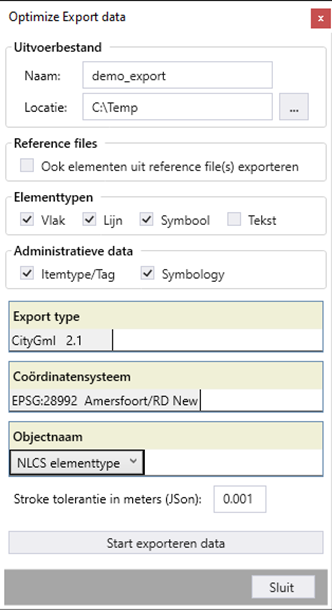

Export naar (GEO)JSON/GML maken van NLCS elementen
Via digigo (BIM loket) is uitleg gegeven hoe je in een autodesk omgeving een topologisch model maakt en deze kan exporteren naar een GIS formaat. Binnen deze versie van GeoDATA is een export functionaliteit opgenomen. Hierdoor is, mits de teken eisen zijn aangehouden conform de beschrijving van digigo, een NLCS tekening om te vormen naar vlakken. De resultaten kunnen dus via GeoDATA als geojson of gml worden geëxporteerd.
Deze optie in nog niet opgenomen in een menu. Maar beschikbaar als key-in.
key-in: mdl load GeoDATAExport; GeoDATAExport Dialog
CAD-1244

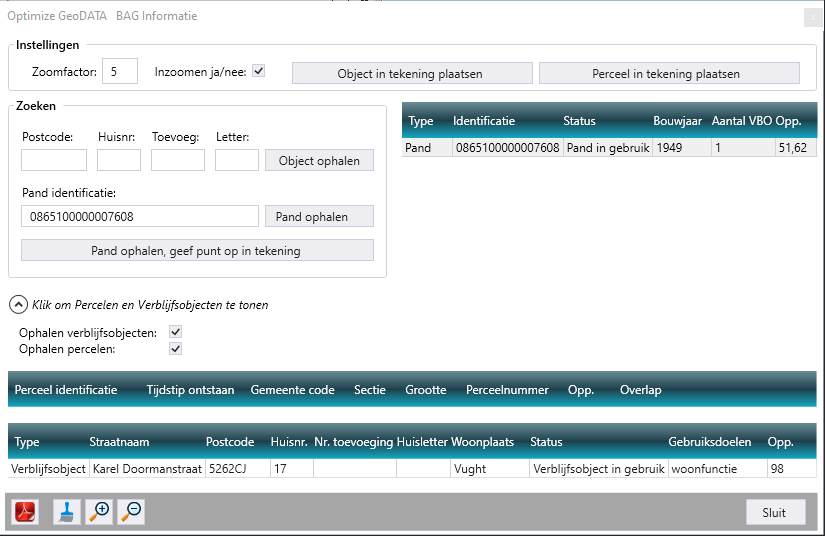

BAG informatie haalt perceelinformatie niet meer op.
Bij testen constateerde we het volgende: Via de optie BAG informatie het vinkje percelen werd geen resultaat weergegeven bij het zoeken op Pand gegevens. Dit is hersteld.
CAD-1245
BAG Informatie: Zoek resultaat met punt in vlak pand niet stabiel, soms wel resultaat soms niet.
Bij testen zagen we dat het zoek resultaat vreemd reageerde, als je door een object klikt kan het voorkomen dat het pand wel wordt weergegeven, soms niet.Zoek je op identificatie wordt het pand goed gevonden, dus oorzaak ligt naar alle waarschijnlijkheid aan het klik puntje.
Onderzoek wees uit dat de BBOX met gelijke onder en bovenhoek niet goed meer functioneert. Verschuif je de bovenhoek met bv 1 cm dan gaat het ophalen goed. Dit is doorgevoerd in code.
