Hieronder zijn de verwerkte Jira issues (bugs/wensen) vanaf v6.23.40.0 weergegeven:

Bug:

CAD-1180

de cellen SRI-BOB-SO en SRI-MATERIAAL-SO worden niet getoond in de legenda

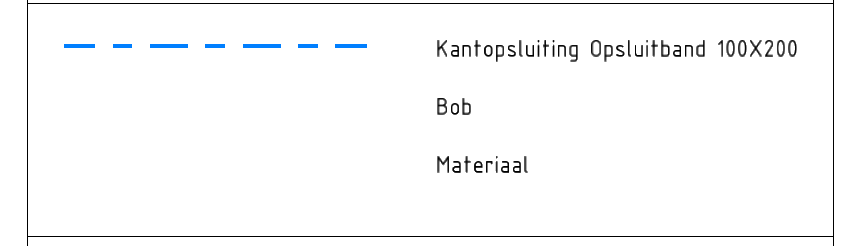

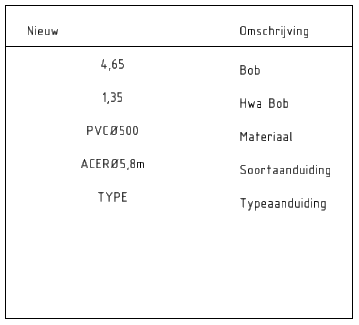

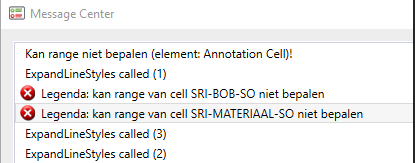

Bij het legenda genereren wordt er geen symbool geplaatst voor Materiaal en niet voor Bob van de persleiding. In het Message Center een melding over de symbolen.

Kan het zijn dat het een fout geeft omdat de Cellen alleen een tekst/tag bevat?

Graag ervoor zorgen dat het symbool in de legenda komt indien mogelijk.

We hebben in NLCS 5.0 een verbetering doorgevoerd. SRI-MATERIAAL-SO en SKL-WTB_HULP_MATERIAAL-SO (tag $MAT ***Ø***) bevatten iets waardoor het object niet wordt gevonden in NLCS 4.2. Binnen NLCS 5.0 werkt dit inmiddels naar wens. Reden de NLCS 4.2 cellen zijn afkomstig van BIM en deze gaan we niet meer aanpassen. We vermoeden dat dit komt omdat de betreffende cellen in versie 5 zijn aangepast, er is een puntje (lijn met lengte 0) aan de cell toegevoegd om ze beter te kunnen gebruiken. Als die aanpassing ook in de 4.2 cellen wordt doorgevoerd, dat dan de legenda ook gelijk werkt in 4.2.

Voor zover we weten betreft het de onderstaande cellen.

SAM-ASPUNTNUMMER-SO
SGR-SOORTAANDUIDING-SO
SGR-TYPEAANDUIDING-SO
SKL-WTB_HULP_BOB-SO
SKL-WTB_HULP_MATERIAAL-SO
SRI-BOB-SO
SRI-MATERIAAL-SO

Deze cellen worden nu meegenomen in de legenda werkend in de NLCS 5.0 modus.

Wil je de NLCS 4.2 modus ook werkend krijgen, dan kan je een klant aanpassing doorvoeren op de betreffende BIM cell.

CAD-1196

Plot: detail aanmaken gaat niet goed als bron-dgn een global origin anders dan 0,0 heeft

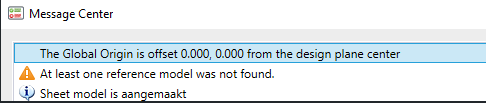

Het aanmaken van een plot detail ging niet goed als de bron-dgn een global origin ingesteld heeft anders dan de waarde 0,0. Dan is het detail verschoven en niet zichtbaar. Controle global origin kan m.b.v. de key-in go=?

Echter het instellen naar 0,0 levert andere problemen op in de kaart en is dus niet wenselijk.

Er wordt nu een verrekening van een global origin in het plot detail. Waardoor het detail goed wordt weergegeven.

CAD-1198

Tags worden veel te groot bij vervangen stempel Cell

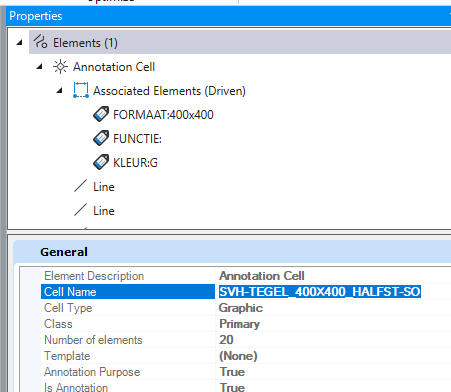

Alles lijkt goed te werken maar zodra we de tool gebruiken 'cell vervangen' dan worden de tags die gebruikt zijn in de cell verschaald en worden ze heel groot buiten de cell. Weten jullie hier zo een oplossing voor?

We verdachten de verschillende Resolution instellingen uor’s. Maar uit onderzoek bleek dat het niets te maken met de resolution, maar de annotation instelling in de cell van klant.

We hebben in de handleidingen een beschrijving weergeven, welke aanpassing je als klant kan doorvoeren in de betreffende cell, zodat dit naar wens werkt.

https://support.thepeoplegroup.nl/nl/support/solutions/articles/77000535306

https://support.thepeoplegroup.nl/nl/support/solutions/articles/77000527385

CAD-1305

Legenda aanmaken geeft een fout melding bij test versie 6.24.17.990 van Plot

Optimize.Plot Loaded .NET (C#) application (The People Group) <6.24.17.990>

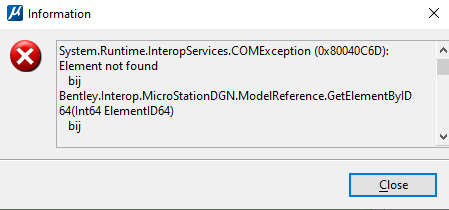

System.Runtime.InteropServices.COMException (0x80040C6D): Element not found
bij Bentley.Interop.MicroStationDGN.ModelReference.GetElementByID64(Int64 ElementID64)
bij TPG.MicroStationLibrary.Element.InteropElement.AsInteropElement(Element dotNetElement)
bij Optimize.Plot.Legenda.SheetModelReferencesScanner.AddElementToListIfNotYetPresent(Element element)
bij Optimize.Plot.Legenda.SheetModelReferencesScanner.ElementProcessor(Element element, DgnModelRef modelRef)
bij Optimize.Plot.Legenda.SheetModelReferencesScanner.ProcessElementsInFence()
bij Optimize.Plot.Legenda.SheetModelReferencesScanner.Start(LegendCellParametersContainer paramContainer, Boolean doScanTextElements)
bij Optimize.Plot.Legenda.LegendCreator.CreateLegendCellOrNull(LegendCellParametersContainer paramContainer, Nullable1 origin, Nullable1 orientation, Nullable`1 scale)
bij Optimize.Plot.Legenda.LegendCommandHelper.StartCreateCommand(String parameterString, LegendPlaceModeEnum placementMode, LegendSortOrderEnum order)
bij Optimize.Plot.Commands.Keyin.CmdLegendaInActiveModelByStatus(String unparsed)

Als ik dezelfde set test (bijgevoegd als bijlage) in de release 6.23.40.0 wordt de legenda wel aangemaakt.

Ook een willekeurige set gaat fout overigens dus met alleen een Default model.

De error wordt weergegeven als een referentie de onderstaande instelling geactiveerd is.

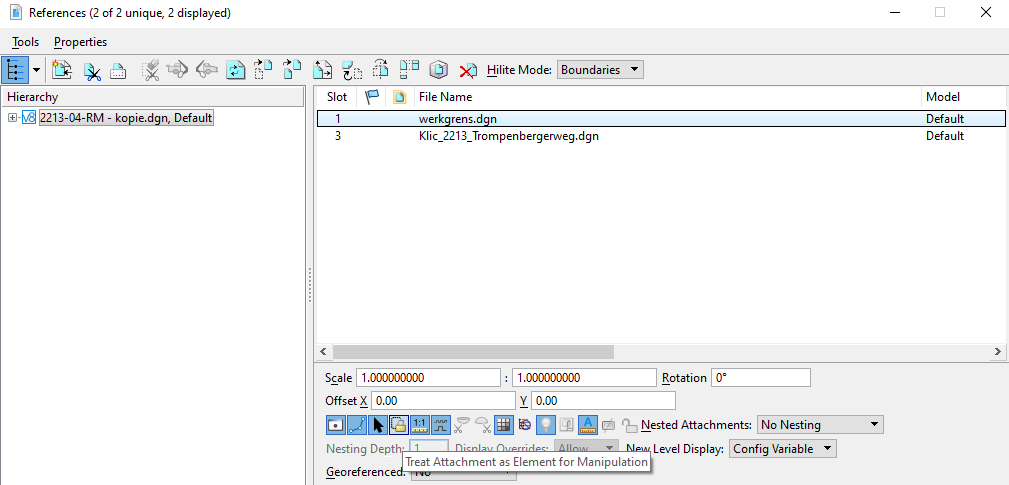

Treat Attachment as Element for Manipulation

Als je deze uit zet voor de beide referenties dan wordt de legenda wel goed aangemaakt.

We hebben onze software aangepast waarbij de references van het sheet model dynamisch aanpassen (Treat Attachment as Element for Manipulation wordt uitgezet). Dus de elementen uit dergelijke references komen nu toch in de legenda.

CAD-1243

Plot sheet boundary van model wordt niet op de juiste plaatst gezet

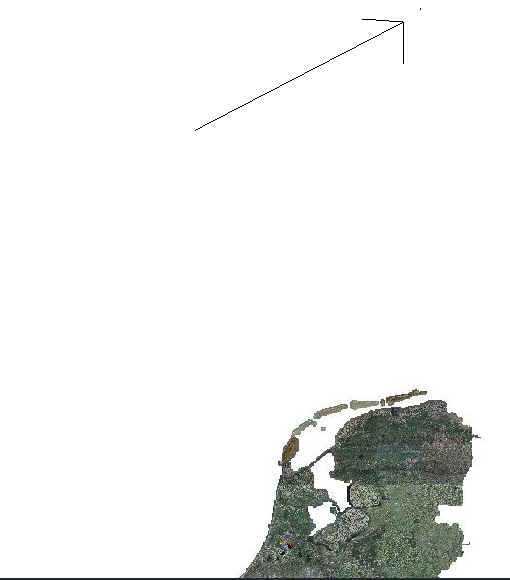

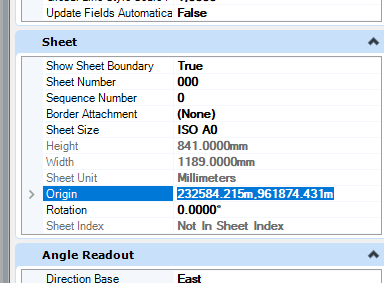

In de bijgevoegde dgn maak ik een plot model, dit plot model bestaat uit de tekening, met kader en stempel en hier onder ligt normaal een sheet boundary. In de bijgevoegde dgn staat de Sheet Boundary op een heel andere locatie, dan de correct gepositioneerde kader met referentie van tekening model.

Het tekenmodel Betonpad staat netjes op RD stelsel. Dat zie je als je de luchtfoto koppelt. Global origin is 0,0

Sheet Boundary staat veel hoger. Dit is eenvoudig te verplaatsen, maar waarom wordt deze zoveel hoger geplaatst

We houden nu beter rekening met dergelijk verschuivingen. Waardoor de plaatsing nu naar wens is.

Feature (wens):

CAD-1263

aanvinken van alle opties in Plot (bv legenda) configureerbaar maken

Alle te plaatsen vinkjes bij Plot zijn nu configureerbaar gemaakt via variabelen in de Optimize_Plot_CE.cfg.

De hiervoor weergegeven variabelen hebben als optie waarde 0 (= vinkje staat uit) of 1 (= vinkje staat aan).

CAD-1146

Default Plot tekststijl maken t.b.v. bv legenda als NLCS niet is geïnstalleerd

Als een klant geen NLCS heeft bestaat de tekststijl NLCS-ISO-T18 niet hierdoor wordt een onbekende tekststijl gekozen met als resultaat zeer grote teksten. Dit geldt ook voor andere niet NLCS tekststijlen.

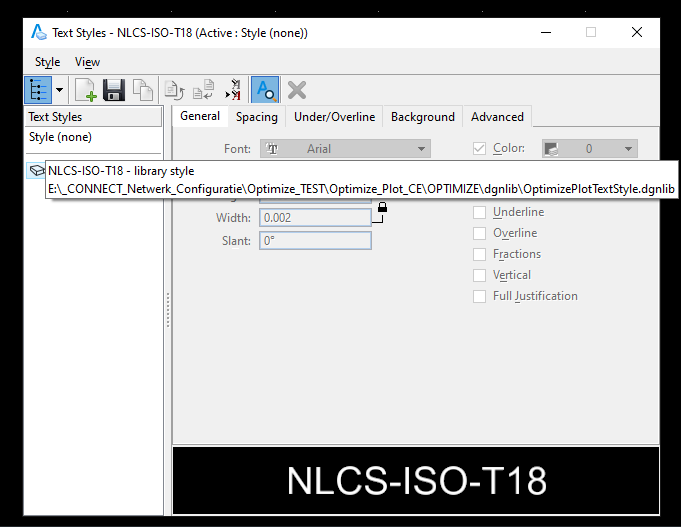

Tekststijl is nu in dgnlib plot aanwezig.

CAD-1273

Genereer leeg Sheet Model neemt rotatie over van gekozen design en dat is niet wenselijk

Genereer leeg Sheet Model neemt rotatie over van gekozen design en dat is niet wenselijk, ons inziens moet een leeg scheet model altijd unrotated zijn (Noord georiënteerd).

Het betreffende model wordt nu automatisch Noord georiënteerd gezet.

CAD-1332

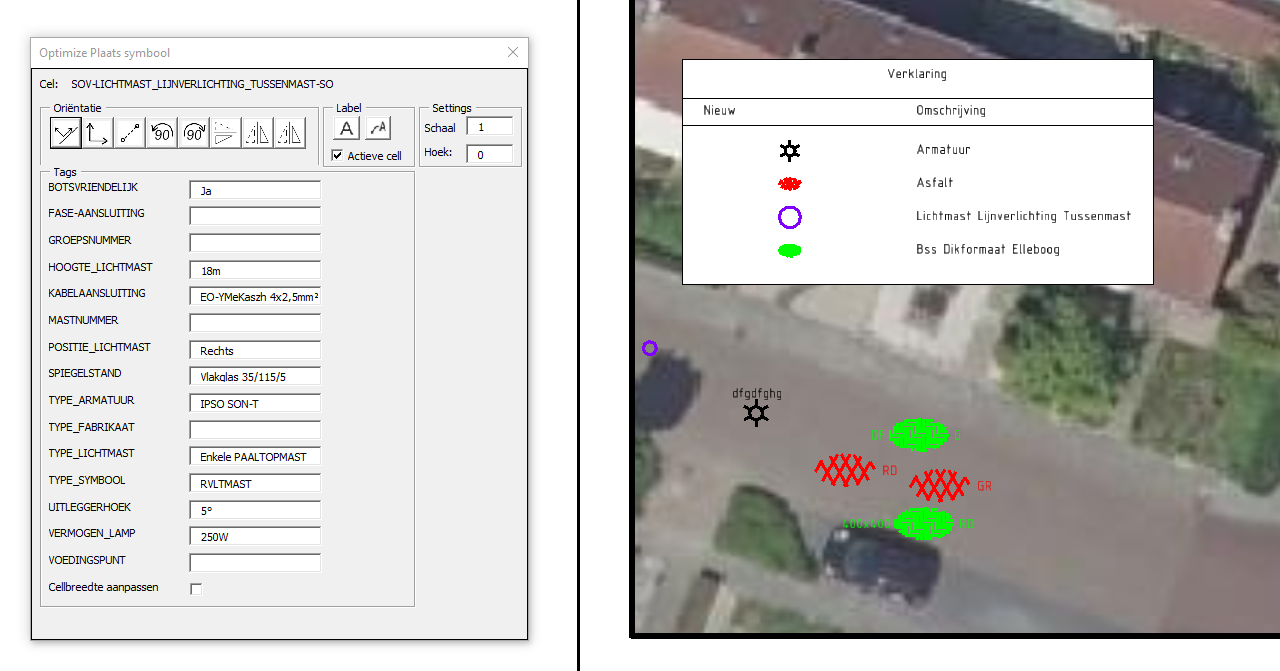

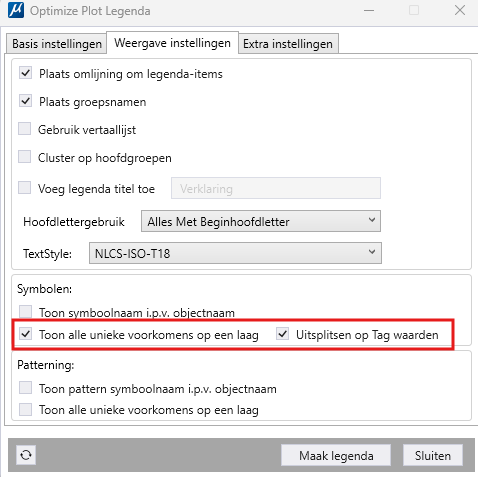

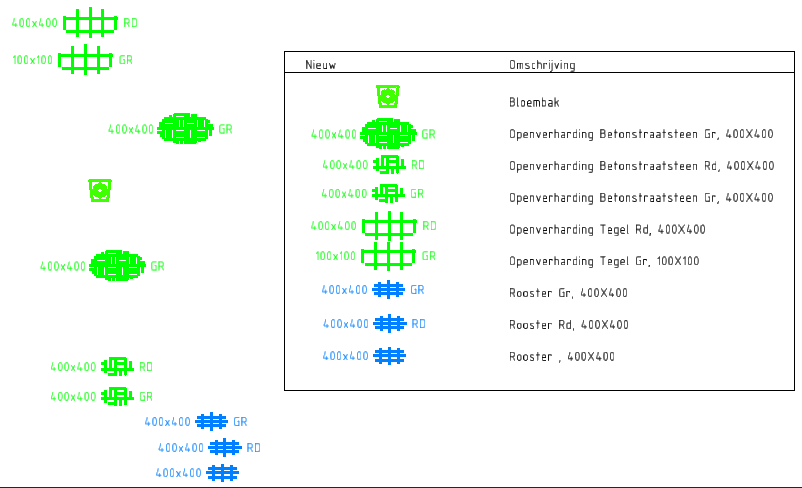

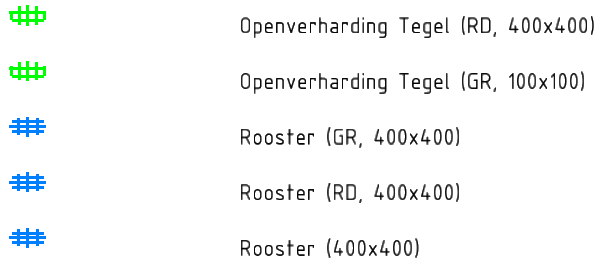

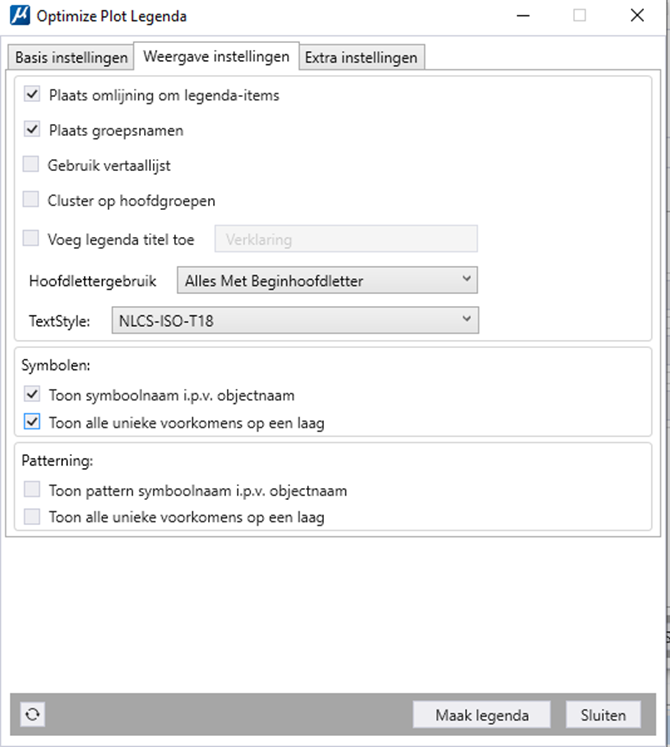

zichtbare tags van symbolen weergeven in de legenda als de Optie Toon alle unieke voorkomens op een laag actief is

We nemen geen tags op in de legenda. Dus dat je geen tags ziet in de legenda klopt.

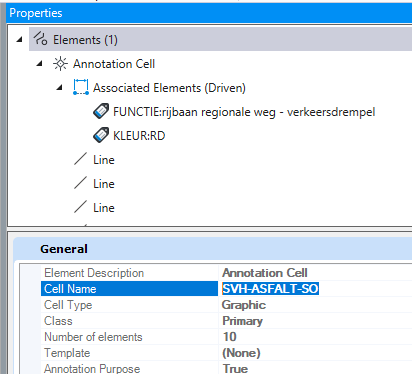

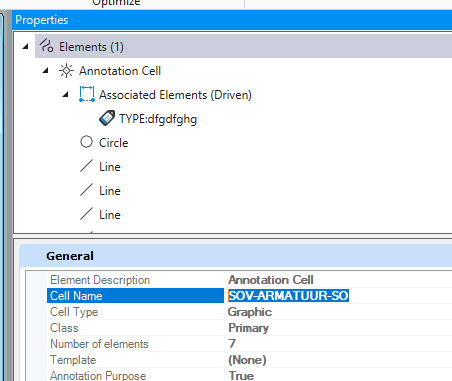

De legenda wordt opgebouwd vanuit de NLCS object en de gebruikte cell naam. Een tag doet hier niet mee.

Dat wordt ook lastiger, je hebt verborgen tags en zichtbare tags.

Hoe wil je de onderverdeling maken?

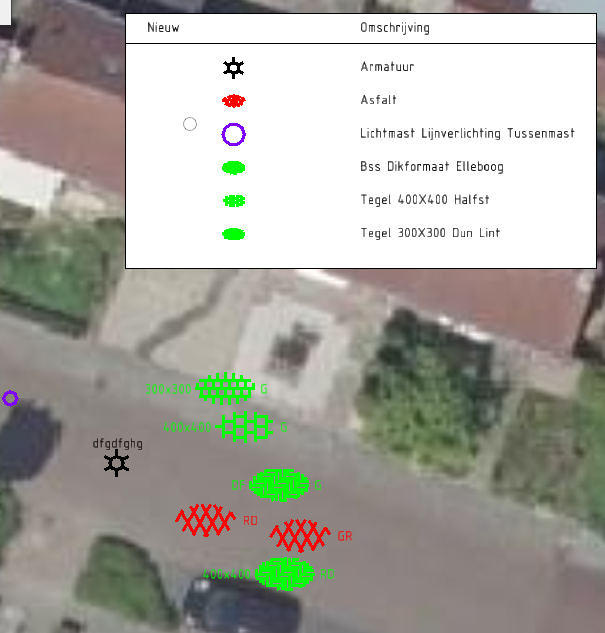

Neem bv alle verborgen tags van de lichtmast in dit voorbeeld. Heb je veel verschillende waarde dan ontstaat er een heel lange legenda.

Dus een zichtbaar, de rest verborgen.
