Normaal gesproken zijn teksten losse elementen in een tekening, maar het is mogelijk om een koppeling te maken tussen teksten en grafische elementen in de tekening.
Plaats de tekst ‘Tekst1’ in de buurt van een element (lijn, linestring, arc, complex chain, complex shape, circle, ellipse, curve, b-spline etc.) met het commando ‘Place Tekst’. Zorg dat je daarbij het volgende icoon aanklikt in het toolsettingsvenster:

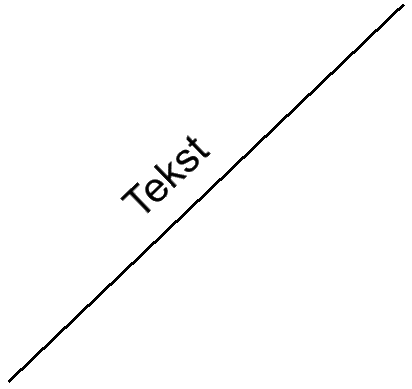

Vóór je de tekst kunt plaatsen moet je een snappunt (Anchor Point) op een element geven. Hierdoor wordt er een koppeling gemaakt met het element.- Plaats tekst ‘Tekst’ langs de bovenkant van een schuine lijn zoals in onderstaand voorbeeld.
Gebruik hiervoor ‘Place Tekst Along’ en klik ook hier het aangegeven icoon aan:
- Ook hier zul je eerst een snappunt op de schuine lijn moeten plaatsen vóór je de tekst plaatst.
- De geplaatste teksten zijn nu gekoppeld aan de geselecteerde lijn(en). Dat betekent dat de teksten verplaatst worden als de lijn verplaatst wordt.
| Opmerking Deze koppeling werkt altijd maar één kant op. Dus als de lijn verplaatst wordt dan gaan de gekoppelde teksten mee. Als de teksten verplaatst worden dan blijven de lijnen staan, maar de koppeling blijft intact. Die kun je verbreken met het commando 'Drop Association'. |
