Op veel plekken in MicroStation kun je een koppeling maken tussen 2 elementen. Zo ook bij de Notes:
- Activeer het 'Place Note' commando dat je vindt op tabblad 'Annotate' in groep 'Notes'. Typ een tekst in de Text Editor.

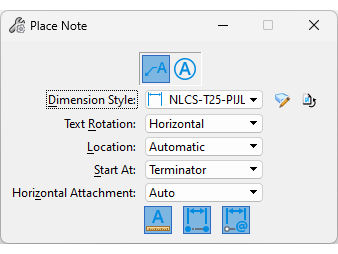

- Plaats de note met onderstaande instellingen:
- Plaats het eerste punt door te snappen op een element in de tekening. Hierdoor heb je een verbinding gemaakt tussen de pijlpunt en het element. Als het element verplaatst wordt, dan gaat de pijlpunt van de Note mee, de tekst zelf blijft staan.
Als je wil kun je zowel de pijlpunt als de tekst koppelen:

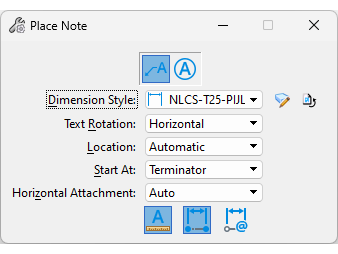

- Plaats dan een note met onderstaande instellingen:
- Nu zal de hele note meegaan als het gekoppelde element verplaatst wordt.
Als je de tekst verplaatst, blijft de pijlpunt verbonden met het gekoppelde element. Alleen als je het gekoppelde element weggooit wordt de koppeling verbroken. Dat zie je aan de dikke gestippelde lijn van de pijl. Om dit te voorkomen kun je vooraf de koppeling verbreken met het commando 'Drop Association' onder de Drop-commando's op de Hometab.
Achteraf kun je een nieuwe koppeling maken met behulp van 'Modify Element': selecteer de pijlpunt en plak die op een snappunt van een ander element.
Nu wordt een nieuwe koppeling gemaakt en verdwijnt de afwijkende opmaak.
