Er is weer een nieuwe versie van MicroStation beschikbaar, namelijk MicroStation 2025! Wat kun je verwachten en wat zit er voor leuks in deze nieuwe versie?


Ten eerste

Net als in alle versies van MicroStation na CONNECT Edition (2023 en 2024) zijn er hier geen heel ingrijpende veranderingen geweest in de User interface, dus alles ziet er zo'n beetje hetzelfde uit en de commando's staan nog op dezelfde plaats.


Wat is er nieuw of veranderd?

Hier een opsomming die rechtstreeks uit de 'What's New?' van Bentley komt.


Verbeteringen aan de Python Editor

De Python Manager is nu opgenomen in de verbeterde Python Editor en er is een bibliotheek van 158 voorbeelden van scripts toegevoegd waarvan 20 nieuwe scripts voor Geospatial workflows.


De voorbeelden omvatten bijvoorbeeld:

  • Base Geometry
  • Cells
  • Change Tracking
  • Configuration
  • Coordinate Systems
  • Curves
  • Detailing Symbols
  • Dimensions
  • Drawing Aids
  • Excel
  • Geospatial
  • Graphics Display
  • Groups
  • Levels
  • Manipulation
  • Measure
  • Mesh
  • Models
  • Multi-Line
  • Parametric Solids Modelling
  • Printing
  • Programming
  • Properties
  • Raster
  • Reference
  • Selection
  • Sheet Composition
  • Solids
  • Surfaces
  • Table
  • Text
  • UI Customization
  • Units
  • View

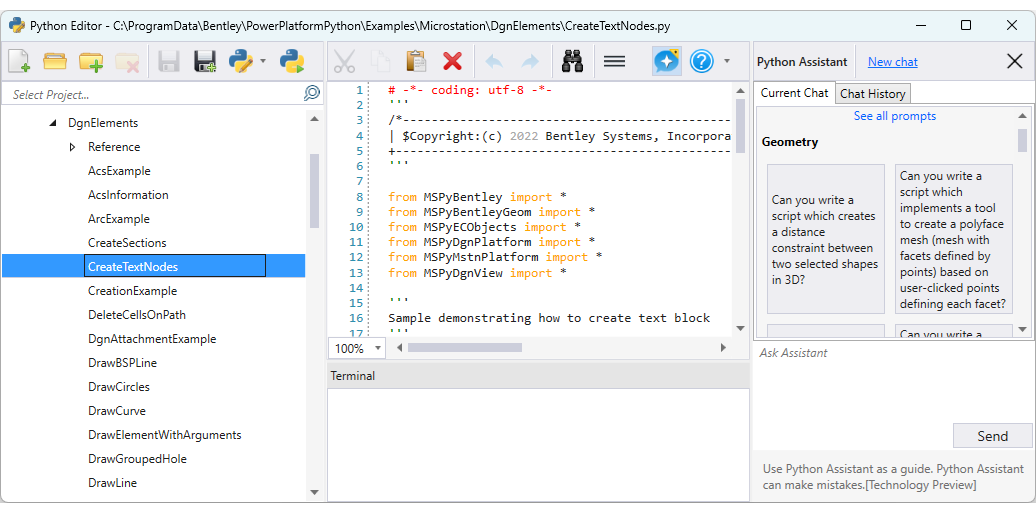

De verbeterde Python Editor ziet er nu zo uit:

De Python Assistant zie je aan de rechterkant, dit is een AI-based hulp bij het programmeren in Python. Op dit moment is dit nog een Technology Preview (dat betekent dat het iets is dat je kunt uitproberen, maar dat het nog niet volledig uitontwikkeld is).


Bing Maps is vervangen door Google Maps

Google Maps is weer terug van weg geweest. In versie 2023 en 2024 was Bing Maps geïntroduceerd als vervanger van Google Maps, maar Google is weer terug.

Helaas zijn de mogelijkheden die in MicroStation CE aanwezig waren (nog) niet terug.


Expression Builder is uitgebreid

Dit is een functie binnen Item Types waarin je een 'Expression'  kunt opbouwen die bestaat uit waarden uit de tekening (vanuit de Item Types) en verschillende 'operators'. Die 'operators' zijn nu uitgebreid met de mogelijkheid om meerdere IF's te gebruiken, dus meerdere voorwaarden. De eerste 'If' waar een geldige waarde uitkomt is de uitkomst van (dat deel van) de Expression.


Geographic Coordinate System verbetering

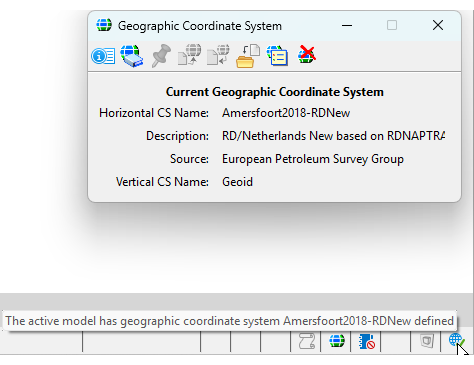

Het icoon in de grijze statusregel voor het aangeven van de aanwezigheid van een coördinaatsysteem in de tekening is uitgebreid. Door met je muis boven dat icoon te 'hangen' verschijnt er de naam van het gekoppelde coördinaatsysteem en door op het icoon te klikken wordt het scherm voor het toekennen van coördinaatsystemen geopend:


Geospatial Feature uitbreidingen

  • Mogelijkheid om 3DTiles te koppelen via Reality Mesh Attachments. Deze uitbreiding brengt je de volgende 'benefits':
    • Advanced Visualization: Experience high-quality, interactive 3D visualizations directly within MicroStation.
    • Seamless Integration: Easily attach 3DTiles, streamlining your workflow.
    • Enhanced Performance: Efficiently handles large datasets, ensuring smooth and responsive interactions.
    (letterlijk overgenomen uit Bentley Help)

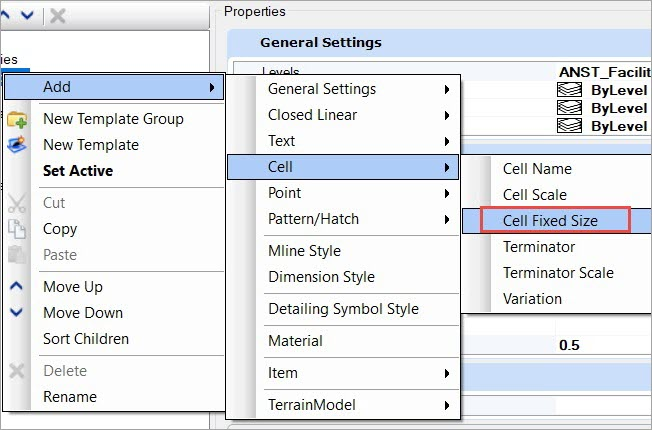

  • Uitbreiding van de Esri ArcGIS Feature Services - Cell Fixed Size
    Dit is een toevoeging aan de Element Templates in het Properties-menu, hierdoor blijft een cell die je gebruikt voor point Features een constante grootte op je scherm (onafhankelijk van je zoom level).


Mogelijkheid om een verticaal coördinaatsysteem te kiezen na het kiezen van een horizontaal coördinaatsysteem

'Vertical Datum' is van naam veranderd, het heet nu 'Vertical Coordinate System'. Voorheen had MicroStation 5 settings hiervoor: Ellipsoid, Geoid, NGVD29, NAVD88 en LocalEllipsoid. In deze update zijn deze settings automatisch geüpgraded naar Vertical Coordinate System. Je kunt nu direct na het selecteren van het horizontale coördinaatsysteem ook een Vertical Coordinate system uitkiezen.

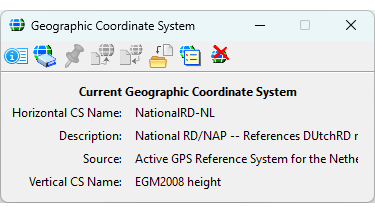

Dat toekennen van een Vertical Coordinate System kun je doen via het eerste knopje in dit venster.


RealDWG 2026 Support

De laatste versie van AutoCAD (2026) wordt ondersteund vanaf deze versie.

Dit is overigens niet meer zo'n issue als vroeger omdat AutoCAD zijn bestandsformaat niet meer gewijzigd heeft sinds versie 2018.


Automated Crash Report

Vanaf deze versie wordt er automatisch een Crash Report naar Bentley verzonden met een time-out tijd van 90 seconden.

Dit is uit te zetten bij het installeren door de 'Automated Crash Reporting' uit te zetten in de Features section.


Technology Preview Features


Dit zegt Bentley over zijn  Technology Preview Features:


Note: Take advantage of this Technology Preview, a non-public software service and/or application for evaluation purposes only. Please use the Technology Preview in your normal business environment as needed to form an opinion concerning the performance of the Technology Preview. Bentley personnel would welcome your valued feedback concerning the performance of the Technology Preview as you evaluate the capabilities. Please be aware that at some point, you may receive notice from Bentley that such use must cease or this Technology Preview will become unavailable to you. As we receive feedback, this Technology Preview may also be enhanced, updated or also discontinued without notice. As a Technology Preview, it is provided to you "as-is" without the benefit of any Bentley warranty, indemnity or support obligation.


Letterlijke vertaling:


Opmerking: Maak gebruik van deze Technology Preview, een niet-openbare softwaredienst en/of applicatie die uitsluitend bedoeld is voor evaluatiedoeleinden. Gebruik de Technology Preview in uw normale bedrijfsomgeving om een oordeel te vormen over de prestaties van de Technology Preview. Het personeel van Bentley stelt uw waardevolle feedback over de prestaties van de Technology Preview tijdens uw evaluatie van de mogelijkheden zeer op prijs. Houd er rekening mee dat u op een gegeven moment een bericht van Bentley kunt ontvangen dat u het gebruik moet staken of dat deze Technology Preview niet langer voor u beschikbaar zal zijn. Naarmate we feedback ontvangen, kan deze Technology Preview ook worden verbeterd, bijgewerkt of stopgezet zonder voorafgaande kennisgeving. Als Technology Preview wordt deze aan u geleverd “as-is”, zonder enige garantie, vrijwaring of ondersteuningsverplichting van Bentley.


Gebruiken op eigen risico dus.


Python Assistant(*)

Deze assistent vind je in het venster van de Python Editor en is bedoeld om zowel niet-programmeurs als programmeurs te helpen met het maken van tools met behulp van MicroStation Python. Op gerichte vragen zal deze assistent Python-code genereren. (Tijdens installatie van MicroStation 2025 kun je voorkomen dat deze assistent geïnstalleerd wordt in de Features).


Support for Google 3D(*)

Je kunt nu ook Google 3D kaarten onder je tekening leggen. Selecteer het juiste coördinaatsysteem in je 3D-model, zoom in op een locatie en gebruik bijvoorbeeld 'Rotate View' > 'Dynamic' om de gebouwen etc. in 3D te zien.


Efficiency bij Point Cloud Optimization vergroot(*)

Dit kan zorgen voor een versnelling van het render-proces en kan helpen met het sneller en efficiënter in- en uitzoomen. Deze Point Cloud Optimization heeft betrekking op Web Ready Point Clouds (OPC) en 3D Tiles Point Clouds (JSON).


Nieuwe Configuration aanmaken(*)

De knop 'Add' in het Manage Configuration scherm is vervangen door een knop 'Create'. Het erna volgende scherm lijkt exact hetzelfde te zijn als dat in MicroStation 2024. Het verschil zit in de knop die naast 'Create' staat: 'Connect', hiermee kun je een koppeling maken met een bestaande configuratie (of met de nieuwe natuurlijk).


Een Configuration is een instelling van vooral de Configuration Variables. Je kon deze al instellen bij de Workspace en op Workset niveau, maar nu dus ook op een niveau hoger. Je kunt hier eventueel ook instellen dat gebruikers geen eigen Workspace of Workset mogen maken of zelfs geen andere Workspace of Workset mogen kiezen.


Nieuw: Equal Angle constraint(*)

Als aanvulling op de Equal Distance Constraint bij de Dimensional Constraint is er nu ook de Equal Angle Constraint om af te dwingen dat twee hoeken altijd gelijk moeten blijven.


Associative Array

Je kunt nu een koppeling maken tussen de elementen van een Array als je die maakt. Het origineel is de 'Parent' en de rest zijn 'Children'. Als je de Parent verplaatst dan gaan de Children mee, als je één van de Children verplaatst dan blijft de rest van de Array gewoon staan waar die staat. Daarna is het verplaatste Child geen onderdeel meer van de array.


Het is ook mogelijk om de ruimte tussen de elementen achteraf te wijzigen met bijvoorbeeld 'Properties', maar daarvoor moet je wel de Parent selecteren, de Children zijn wel gekoppeld, maar daar zie je verder niet veel aan. In het Properties scherm zie je dan een extra sectie verschijnen:

Je kunt dus ook het aantal columns of rows aanpassen (en de hoek).

Pas op! als je de Parent weggooit dan is de hele array weg.


Je kunt ook gebruik maken van een 'marker' om een associatieve array te herkennen. Die vind je bij de View Attributes:

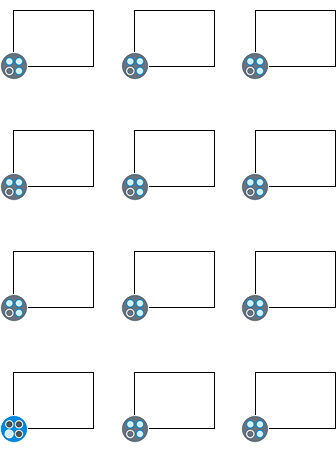

De markers zien er zo uit:

De Parent is goed te herkennen.


OGC API Feature Service

De OGC API Feature Service wordt nu ook ondersteund door MicroStation. Je krijgt toegang tot deze Service via de Geospatial context workflow. Je kunt een koppeling maken met de API door de URL naar de Service in het scherm te plakken en de inloggegevens in te vullen. Daarna kun je Queries toepassen en de resultaten tonen in MicroStation.


3D Mesh modification tools uitgebreid

  • Mesh Unite, Mesh Intersect en Mesh Subtract zijn toegevoegd. Hiermee kun meshes samenvoegen, een overlappend deel van de meshes maken en één mesh van een andere mesh aftrekken.
  • Een nieuw, vloeiender mesh-element maken op basis van een bestaand mesh-element met behulp van de tool Mesh Extreme Decimation in het tabblad Mesh van de workflow Modeling.


Export naar IFC formaat

Je kunt nu ook dgn, dwg en dxf bestanden exporteren naar IFC-bestanden, de ondersteunde versies zijn IFC 2.3, IFC 4 EN IFC 4.3. IFC staat voor "Industry Foundation Classes" en is een uitwisselingsformaat voor BIM-bestanden.


Export naar IFC-formaat met IFC-gerelateerde Item Type informatie

Je kunt nu een DGN naar IFC-formaat exporteren met IFC-gerelateerde item type informatie. Je  kunt het bestand IFC_Classes_Types.dgnlib importeren in het dialoogvenster Item types. In het dialoogvenster Item toevoegen kunt u vervolgens de IFC-gerelateerde item type eigenschappen aan de elementen toevoegen voordat u de DGN naar IFC-formaat exporteert. Dit zorgt ervoor dat het bestand naar IFC-formaat wordt geëxporteerd met item type informatie.


Label Coordinate met Leader

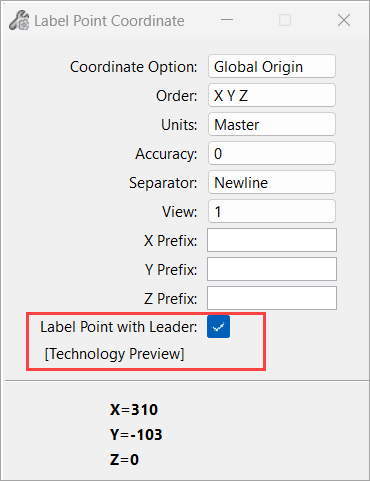

Het is al heel lang mogelijk om de coördinaten van een punt in de tekening te plaatsen als een tekst. Nu is het ook mogelijk om hier een Leader bij te gebruiken:

De leader bestaat uit een lijn vanuit het punt waar het coördinaat is genomen en de plek waar de tekst staat.

Na het plaatsen is het een losse lijn en een tekst er zit geen koppeling tussen de tekst en de lijn of de plaats waar het coördinaat bij hoort.


Undo en Redo beschikbaar in Text Editor

Je kunt nu binnen de text editor ook gebruik maken van Undo (Ctrl+Z) en Redo (Ctrl+R). Deze gaat maximaal 10 commando's terug.


Deprecated Features

De volgende onderdelen zijn verdwenen uit MicroStation 225


Het is niet langer mogelijk om een Reality Mesh te koppelen aan een 2D-model. Het scherm voor het koppelen van de Reality Mesh verschijnt nog steeds, maar als je probeert een Reality Mesh te koppelen krijg je een melding dat dit niet mogelijk is omdat je in een 2D-model zit.


Features van Technology Preview naar Commercial Release

  • Horizontal 2D Constraint, een constraint die een lijn of lijnstuk horizontaal houdt.
  • Vertical 2D Constraint, een constraint die een lijn of lijnstuk verticaal houdt
  • Mirror 2D Constraint, constraint die een gespiegelde kopie maakt van een element in de tekening en ervoor zorgt dat de kopie altijd gelijk blijft aan het origineel (denk eraan dat je bij deze constraint ook een spiegel-element nodig hebt!).
  • Constraint on Centroid, je kunt een constraint nu ook op het middelpunt van een element bevestigen.
