Deze handleiding helpt u bij het gebruik van Optimize Street Smart CE. Voor verdere vragen verwijzen wij u naar onze supportdesk (support@thepeoplegroup.nl).

INHOUDSOPGAVE

• Globaal overzicht functionaliteit
• Toegang tot functionaliteiten Street Smart
• Opties in het dialoogscherm van Street Smart
  • Foto’s tonen op aangeklikte locatie
  • Foto’s zoeken op adres
  • Gebruik van opnamepunten (“Recording Locations”)
  • Opnamepunten tonen/verbergen
  • Volg foto
  • Metingen
• Extra Street Smart viewer openen
• Street Smart Viewer knoppen
  • Locatie van de knoppen in de Cyclomedia Viewer
  • Overlays
  • Weergave
  • Object info
  • Hoogteweergave
  • Meld blur fout
  • Toon Pointcloud-viewer
  • Toon oblique viewer
  • Beginnen met meten
  • Meettype
  • Download cyclorama-beeld
  • Open beeldinformatie
  • Time Travel

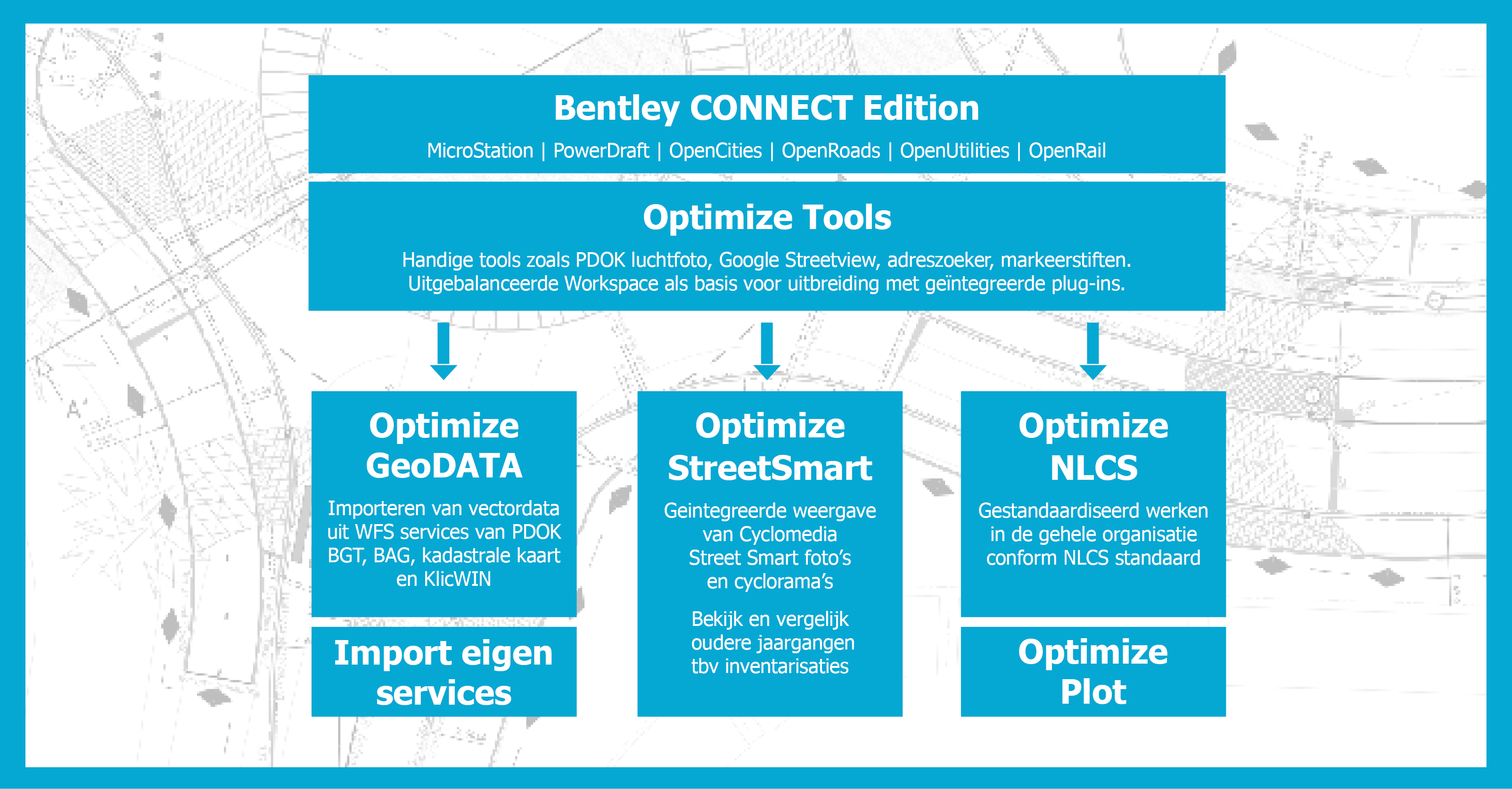

Optimize Street Smart maakt deel uit van onze Optimize-software en wordt altijd geïnstalleerd samen met de (gratis) Optimize Tools. Deze tools bevatten handigheidjes die voor veel tekenaars een leuke aanvulling vormen op hun normale MicroStation-commando's. U kunt deze (gratis) tools ook gebruiken voor collega's die geen gebruik maken van Street Smart.

Optimize Tools vormt het hart van de Optimize Suite.

Andere software onder Optimize bestaat o.a. uit Optimize NLCS, Optimize Plot en Optimize GeoDATA.

Optimize Tools

Een verzameling handige tools, waarvan sommige niet meer zijn dan standaard MicroStation-commando's die op deze manier opnieuw voor het voetlicht gebracht worden. Daarnaast zijn er ook een aantal tooltjes die gemaakt zijn door Optimize-gebruikers of tooltjes die slim gebruik maken van de bestanden van PDOK.

Daarnaast vormen de Optimize Tools een kader waarbinnen de andere Optimize producten beschikbaar worden gesteld

Optimize NLCS

Optimize NLCS CE voor MicroStation CONNECT Edition is de opvolger van Optimize NLCS voor MicroStation V8i.Met deze software kunt u met uw organisatie heel eenvoudig tekenen conform de tekenstandaard NLCS. Naast het tekenen conform de NLCS, zitten hier ook nog tools in om te controleren of elementen en lagen in de tekening voldoen aan de NLCS en een calculatie-tool die snel en eenvoudig de hoeveelheden van een tekening berekent.

Een vast onderdeel van Optimize NLCS is de Plot-tool. Met de Plot-tool maakt u in een handomdraai sheet models in de juiste schaal inclusief kader en (eigen) tekening-hoofd. Hiermee wordt het maken van een plot een fluitje van een cent.

Ook het maken van een legenda kan automatisch, waarbij alleen de elementen op het tekenblad in de legenda verschijnen.

Optimize Plot

De Plot-tool is een super handige tool die u ook apart van Optimize NLCS kunt aanschaffen, bijvoorbeeld voor afdelingen die (nog) niet hoeven te voldoen aan de NLCS-standaard. Het maken van sheet models is met deze tool kinderspel. U hoeft alleen kader, plaats van het kader en de schaal in te stellen en Optimize Plot maakt voor u een sheetmodel. Printen is daarna een 'druk op de knop'. Ook de legenda-tool is onderdeel van de Plot-tool en zal u veel tijd besparen.

Optimize GeoDATA

Met Optimize GeoDATA importeert u vectordata uit WFS services van PDOK, BGT, BAG, kadaster en KlicWin.

Optimize Street Smart

In deze handleiding vindt u een beschrijving van de functionaliteiten van Optimize Street Smart en hoe deze te gebruiken.

Mocht u nog vragen hebben dan kunt u altijd contact opnemen met onze Supportdesk:

support@thepeoplegroup.nl of 06-20661457

Optimize Street Smart CE is ontwikkeld als connector om functionaliteit van Cyclomedia Street Smart binnen MicroStation beschikbaar te maken. Het raadplegen van cyclorama-, obliekfoto’s en pointcloud data is volledig geïntegreerd in de MicroStation omgeving. De resultaten van metingen in de Cyclomedia viewer kunnen met een enkele klik in de actieve DGN file worden opgeslagen. Kortom: er is gestreefd naar een simpele tool waarin de twee gescheiden werelden naadloos samen komen.

Street Smart draait op o.a. MicroStation, OpenRoad Designer en OpenCities Map CONNECT Edition (CE Update 13 of hoger, 2023 en 2024 editions). In deze handleiding wordt verder voor het gemak alleen over MicroStation gesproken maar hiermee wordt ook b.v. OpenCities Map bedoeld. Optimize Street Smart CE wordt continue getest op de laatste versies van de Bentley core applicaties zoals MicroStation en OpenCities map.

Het starten van Optimize Street Smart CE gebeurt via het Optimize Tools menu uit de Home tab van de Drawing workflow.

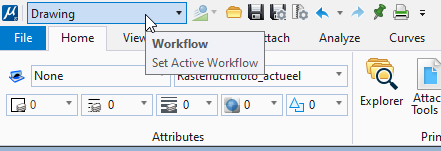

Je vindt Street Smart onder het Optimize icoon in de groep Optimize:

Je ziet dat ook de andere onderdelen van Optimize via deze icoon opgestart kunnen worden.

Street Smart bevat geen menu items maar start direct het dialoogscherm Optimize Street Smart.

Direct na het starten zal het scherm even wit zijn en zal er een melding verschijnen dat de applicatie wordt geladen. Na het laden kleurt het scherm donker grijs en verschijnt er een melding in het MicroStation Message center.

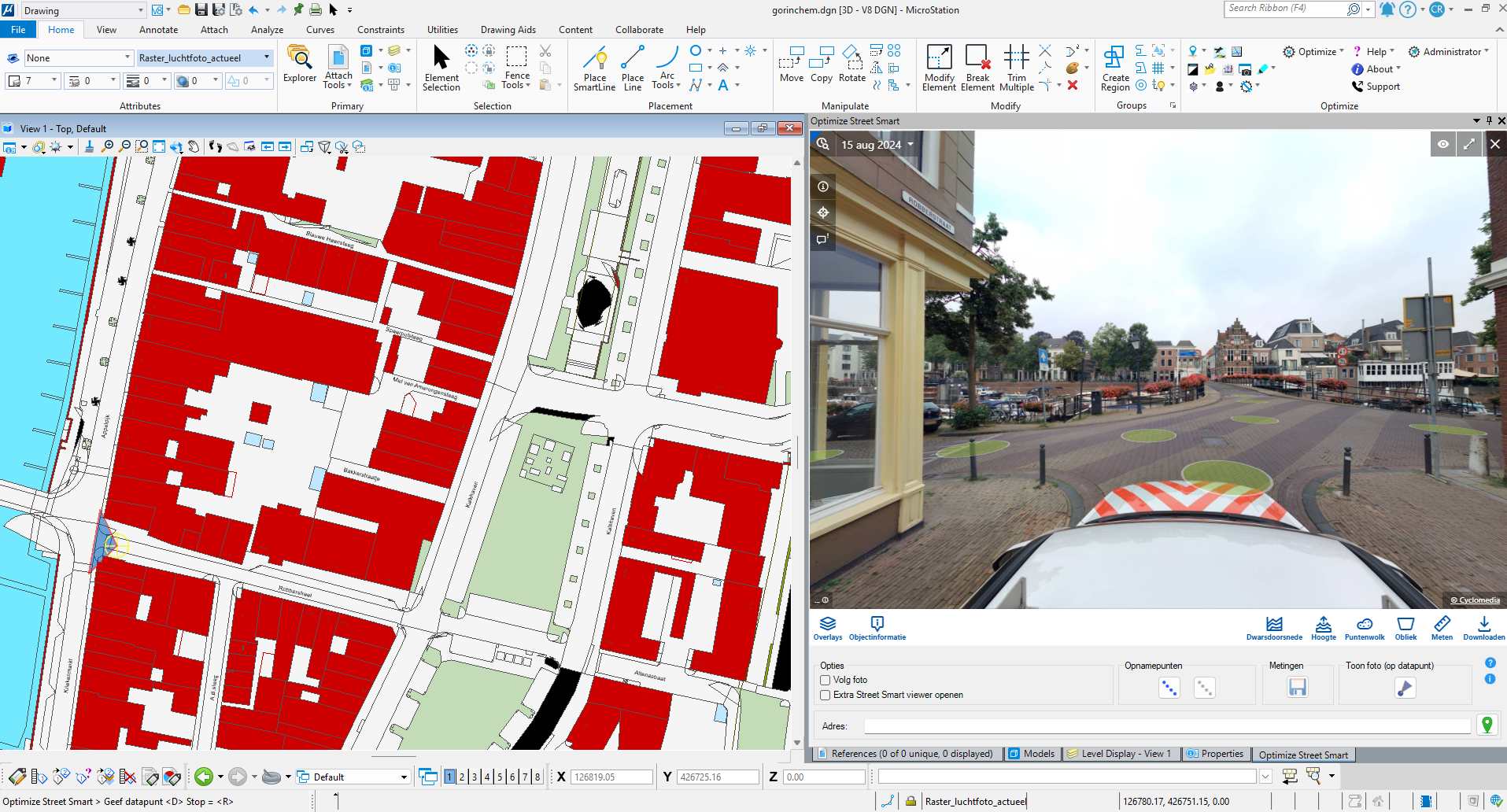

Street Smart is nu klaar voor gebruik.

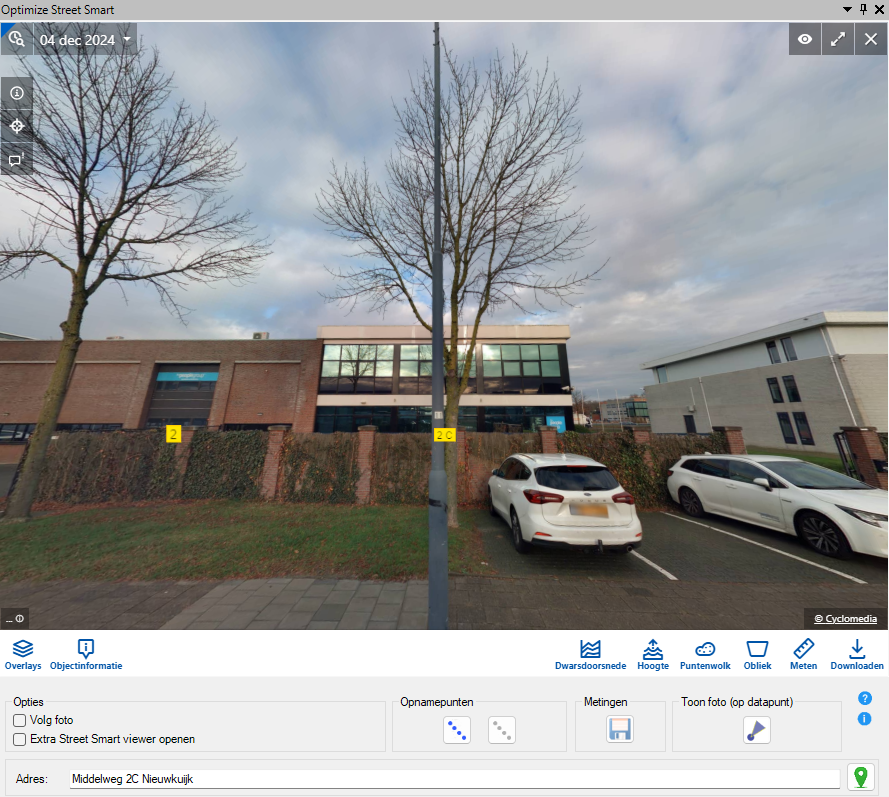

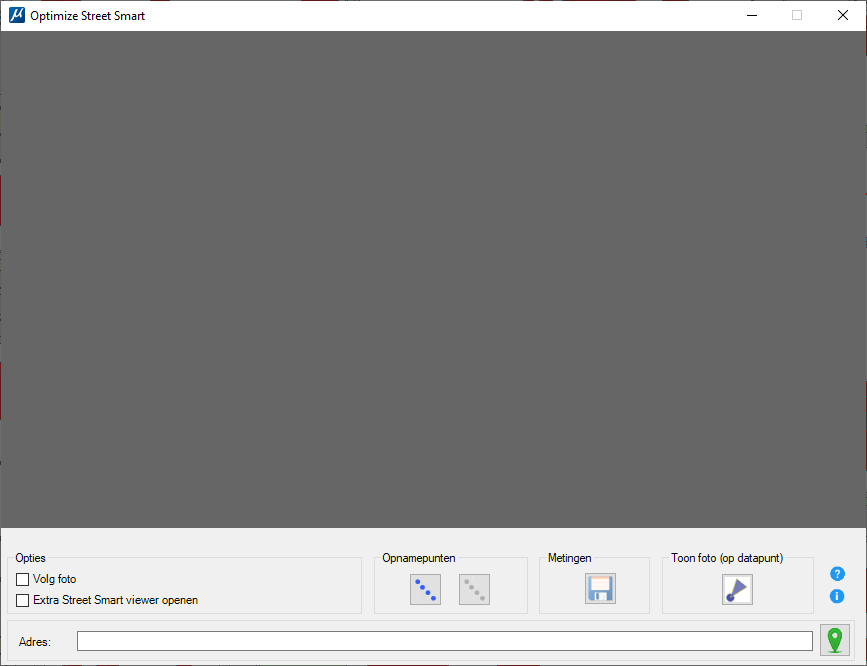

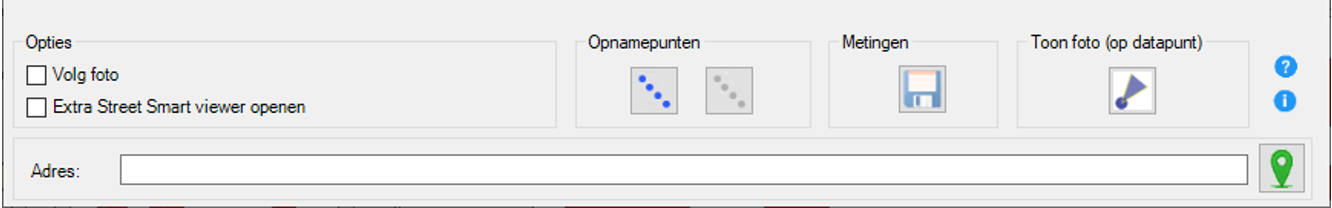

Het dialoogscherm van Street Smart bevat diverse opties:

De waarschijnlijk meest gebruikte functie is het tonen van een Cycloramafoto op een bepaalde locatie in de MicroStation tekening. De gebruiker activeert de functie door op onderstaande knop te klikken.

De werkwijze is als volgt:

1. De gebruiker activeert de functie door op bovenstaande knop te klikken.
2. Gebruiker geeft  een datapunt in de actieve tekening (dus in een MicroStation view).
3. Nu zal, indien beschikbaar, de op de gezochte locatie geldende Cycloramafoto worden geopend.

De locatie waar het datapunt is gegeven wordt met een symbooltje (cirkel met kruis erin) aangeduid, in deze versie wordt ook direct de kijkdriehoek (Viewing Cone) getoond:

Zolang deze Street Smart functie niet verlaten wordt, opent een volgend datapunt een nieuwe cyclorama op de nieuwe locatie.

Je kunt ook een adres opzoeken in de adreszoeker. Die vind je onder in het scherm achter 'Adres'. Type hier het adres.

Klik daarna op het icoon  om naar de betreffende locatie te springen en direct de beschikbare foto’s te tonen.

Als de zoekopdracht niet specifiek genoeg was (b.v. alleen zoeken op “Molenstraat”) dan levert dit een foutmelding op:

Zorg er voor dat de zoekopdracht wel specifiek genoeg is (en er één resultaat gevonden kan worden).

Het is ook mogelijk dat er helemaal geen adressen kunnen worden gevonden, bijvoorbeeld omdat de opgegeven tekst niet als straatnaam of plaatsnaam voorkomt, in dit geval is de foutmelding:

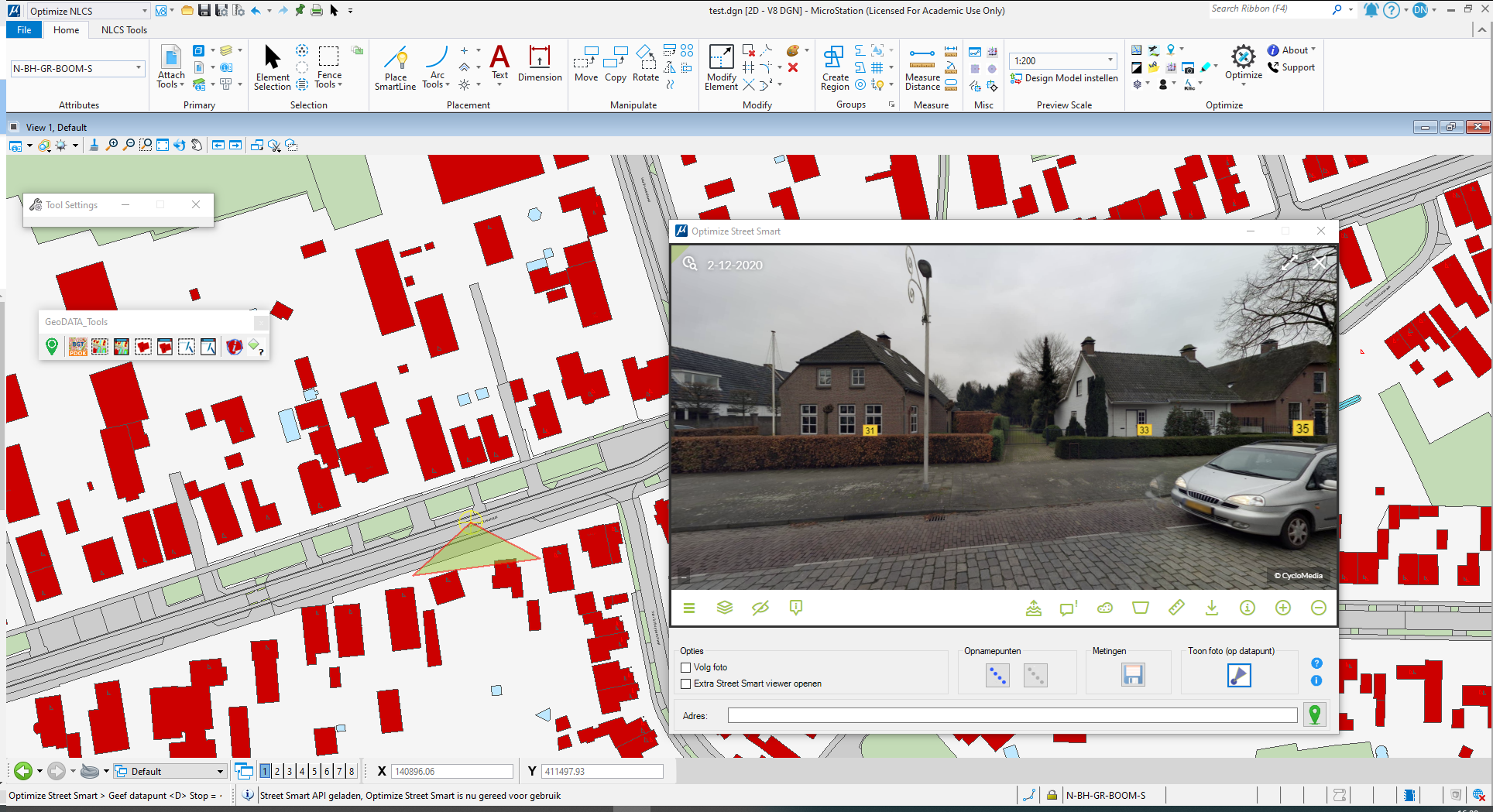

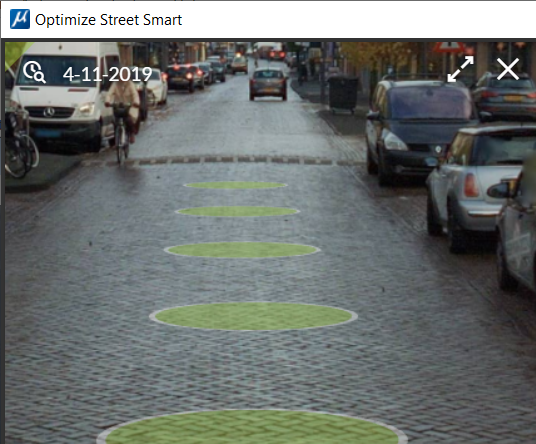

Als een Cycloramafoto wordt getoond, dan zijn de aanwezige opnamepunten zichtbaar in de Cycloramafoto. Ze worden weergegeven als gekleurde rondjes (b.v. met de kleur groen):

De gebruiker kan op een willekeurig opnamepunt klikken, en vervolgens zal in het MicroStation view een “Viewing Cone” worden getekend die aangeeft waarnaar (vanuit het aangeklikte opnamepunt) gekeken wordt. De cone (een driehoek op de tekening) geeft de kijkrichting en de kijkhoek weer:

Deze Viewing Cone is dynamisch, als de gebruiker in de Cycloramafoto in- of uitzoomt of roteert dan wordt de cone direct aangepast.

Voorbeeld: als er ingezoomd wordt dan zal de cone smaller worden (er wordt immers op een klein deel ingezoomd):

De Viewing Cone wordt niet permanent in de MicroStation tekening opgenomen, het is een tijdelijk element dat vanzelf verdwijnt als Optimize Street Smart wordt afgesloten.

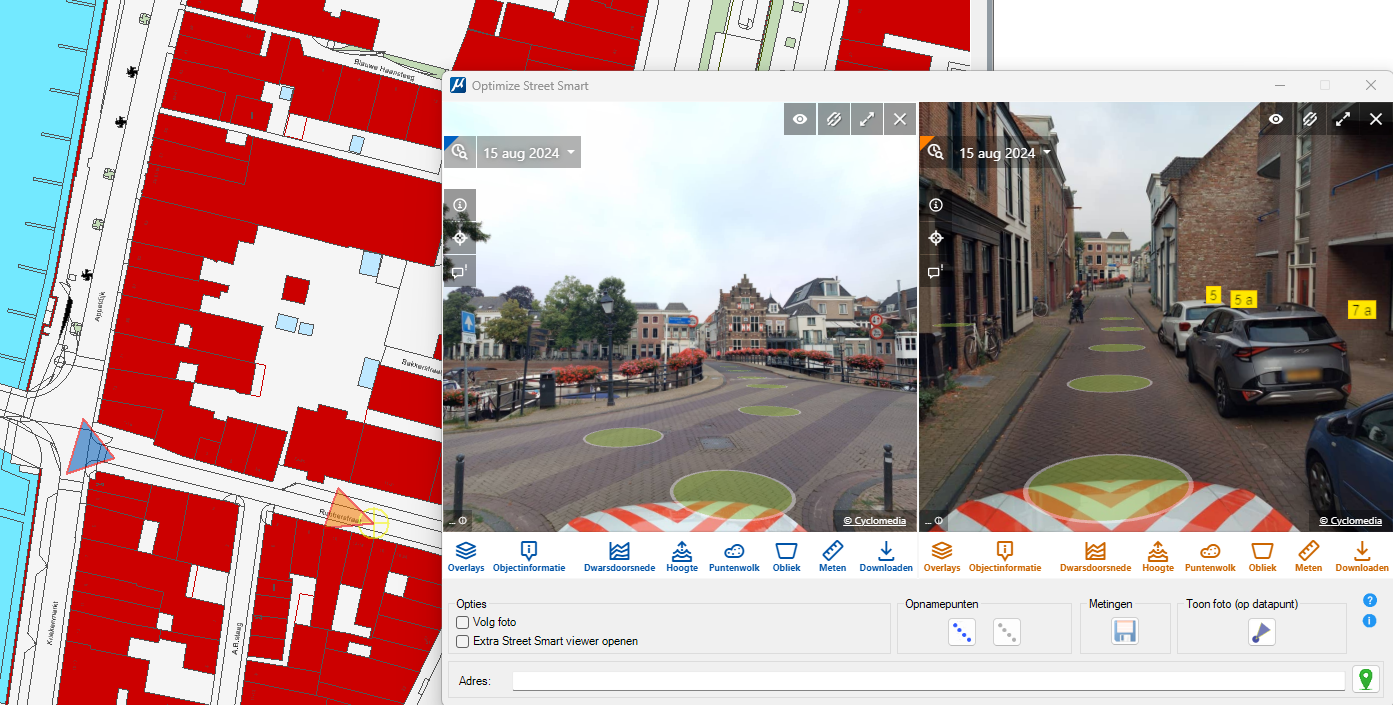

Indien er meerdere Cycloramafoto’s zichtbaar zijn dan zullen er ook meerdere Viewing Cones worden getoond, elk met een eigen kleur. Deze kleur komt overeen met de kleur van de Cyclorama viewer. De viewer kleur is links bovenin de viewer zichtbaar (gekleurd driehoekje).:

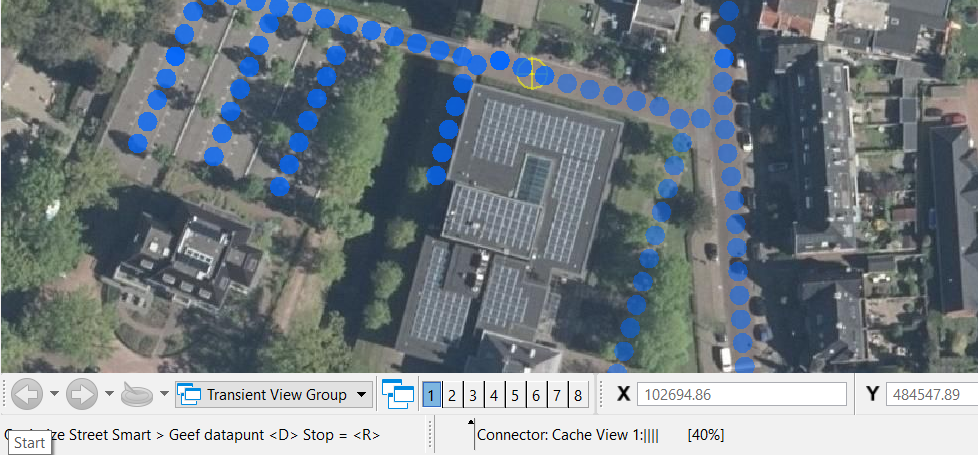

De  Cyclomedia opnamepunten (“Recording Locations”) kunnen door de gebruiker aan of uitgezet worden met de twee knoppen onder ‘Opnamepunten’.

De linker knop toont de opnamepunten, de rechter knop verbergt ze weer.

De opnamepunten worden getoond ter info (om te kunnen zien waar er foto’s voorhanden zijn). Er kan niet op de opnamepunten worden geklikt.

Afhankelijk van het zoombereik van het view (meer of minder ver ingezoomd op een bepaald gebied) kan het tonen van de opnamepunten enige tijd in beslag nemen. De voortgang wordt in de statusbalk van MicroStation weergegeven.

Indien het zoombereik te groot is, er dus te ver uitgezoomd is, kunnen de punten niet opgehaald worden. Ook dit wordt weergegeven in de statusbalk van MicroStation.

Met een vinkje actief bij “Volg foto” kan de gebruiker het MicroStation view mee laten lopen met de Cyclorama. Door in de geopende Street Smart viewer(s) op een opnamepunt te klikken centreert het MicroStation view zich rond het gekozen opnamepunt. Door weer een volgend opnamepunt aan te klikken zullen zowel de foto als het MicroStation view opnieuw gecentreerd worden.

Met de knop “Metingen” wordt een meet resultaat via een Street Smart viewer fysiek in het actieve DGN Model geplaatst. Er wordt dan een cel symbool, cirkel of een lijn aan de tekening toegevoegd.

Het is noodzakelijk dat er eerst een succesvolle punt-, lijn- of vlakmeting is uitgevoerd met de Cyclomedia “Beginnen met meten”-functie. Is er een geldig meetresultaat dan kan dit resultaat als grafisch element worden opgeslagen in de tekening. Als er geen geldig meetresultaat is dan zal deze functie niets doen. Zie paragraaf 1.4.9 voor meer informatie.

Nadat je op de 'Metingen'-knop hebt gedrukt zie je in het MicroStation Message Center de volgende melding:

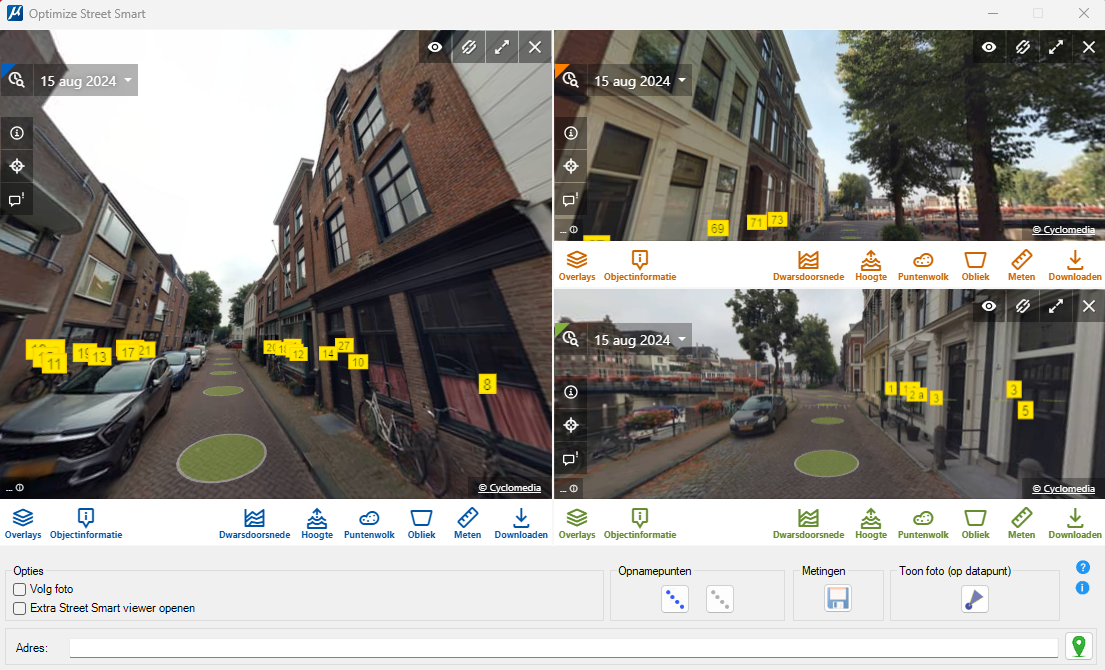

Door een vinkje te plaatsen bij “Extra Street Smart viewer openen” wordt een extra viewer geopend binnen de Street Smart window.

Geef, na het aanzetten van het vinkje, een nieuw datapunt in de tekening (eventueel moet de functie “Toon foto (op datapunt)” opnieuw geactiveerd worden).

Er wordt nu een nieuwe viewer geopend met een foto op de nieuwe locatie. Het vinkje wordt na afloop van de actie automatisch weer uitgezet.

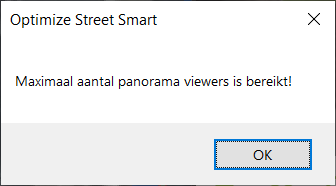

Er kunnen maximaal 6 viewers worden geopend. Daarna wordt een melding weergegeven:

Viewers worden uitgezet door op het witte kruis in de rechter bovenhoek van de betreffende foto te klikken.

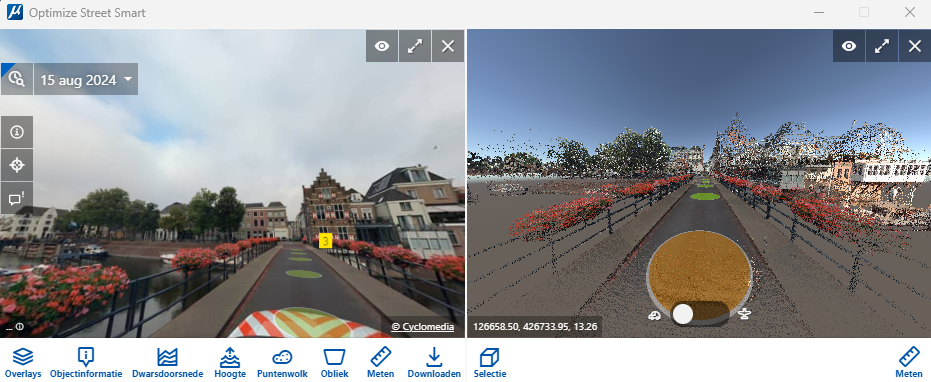

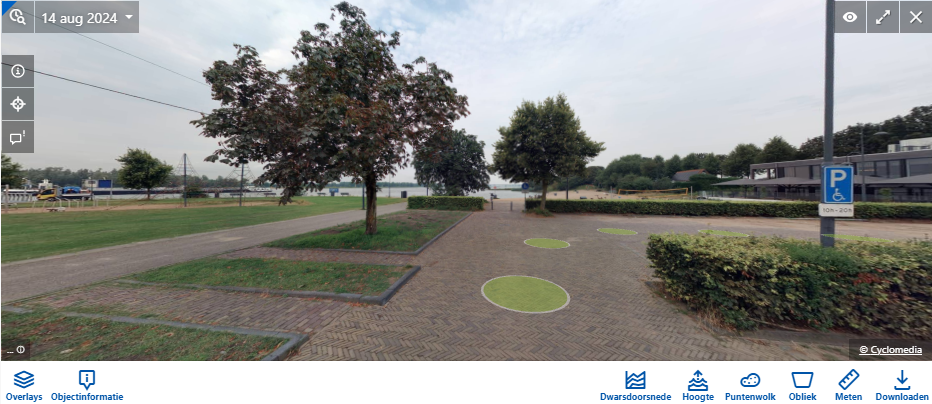

Naast de specifieke knoppen van de Optimize Street Smart Connector (die in de bovenstaande paragrafen zijn beschreven) zijn er ook diverse standaard Cyclomedia Viewer knoppen. Het gaat hierbij om de knoppen die door Cyclomedia in het Viewer-component worden aangeboden:

Raadpleeg de online Street Smart handleiding voor een gedetailleerde beschrijving van de functionaliteiten: https://streetsmarthelp.cyclomedia.com/nl

Om toch direct aan de gang te kunnen gaan staan hieronder enkele knoppen beschreven.

De getoonde knoppen varieren per kaartbeeld, in een oblique viewer worden andere (minder) knoppen getoond dan in een puntenwolk viewer. Wij gaan in onderstaande tekst uit van een cyclorama (panorama) viewer.

Linksbovenin zijn volgende knoppen zichtbaar:

Van boven naar beneden:

• Time Travel
• Toon beeld informatie
• ?
• Meld blur fout

Rechtsbovenin zijn de volgende knoppen zichtbaar:

Van links naar rechts:

• Weergave instellingen
• Scherm maximaliseren
• Scherm sluiten

Linksonderin zijn de volgende knoppen zichtbaar:

Rechtsonderin zijn de volgende knoppen zichtbaar:

In de volgende paragrafen worden deze functies kort toegelicht.

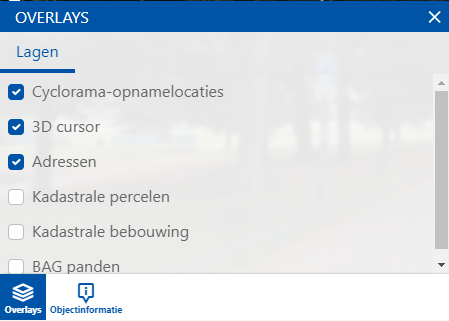

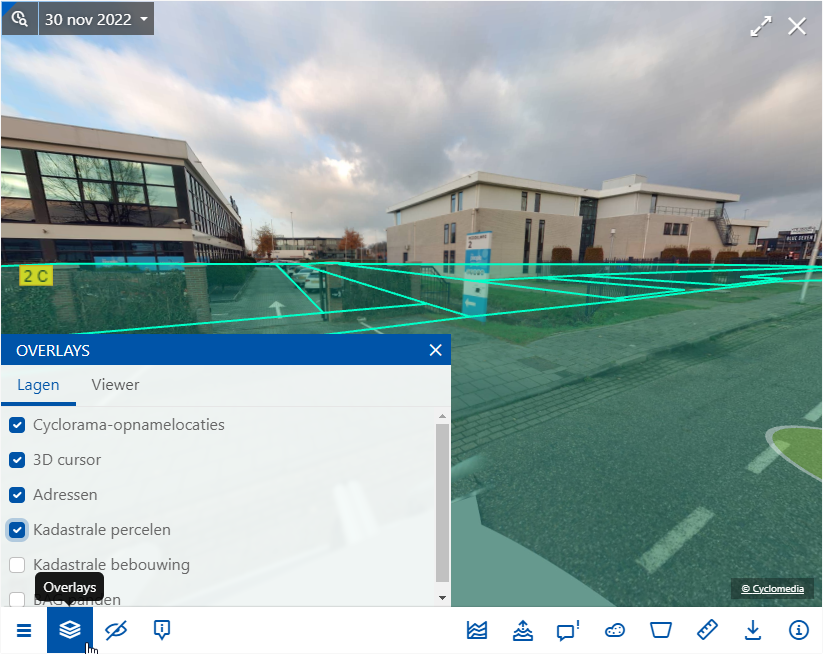

Hier stel je in wat in de "360 graden"-foto getoond wordt.

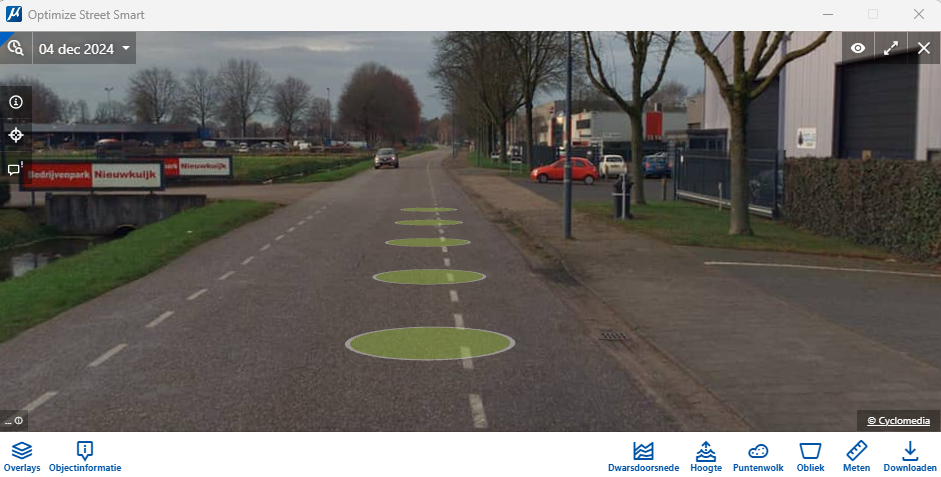

Cyclorama-opnamelocaties zijn de gevulde, vaak groene cirkels in de viewer.

De 3D-cursor wordt bij de muisaanwijzer weergegeven en is voor plaatsbepaling en meten. Het betreft de aanwijzer met groene concentrische cirkels.

De gele nummers zijn de adressen.

Naast deze “standaard” lagen kunnen er ook extra kaartlagen aanwezig zijn. In bovenstaand voorbeeld is o.a. de laag “Kadastrale percelen” toegevoegd. De gebruiker kan zelf (WFS) lagen toevoegen en deze hier aan- of uitzetten.

Zie de configuratiehandleiding voor nadere informatie.

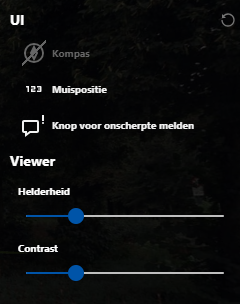

Voor het aanpassen van de helderheid en het contrast van de foto's ga je naar menu 'Weergave'.

In dit scherm kan ook het kompas aan- of uit worden gezet en worden bepaald of de coördinaten van de muispositie moeten worden getoond.

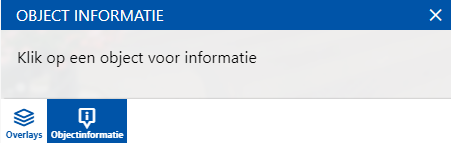

Bij 'Object info' kun je meer informatie opvragen. Zie de Cyclomedia documentatie (https://streetsmarthelp.cyclomedia.com/nl) voor nadere meer informatie.

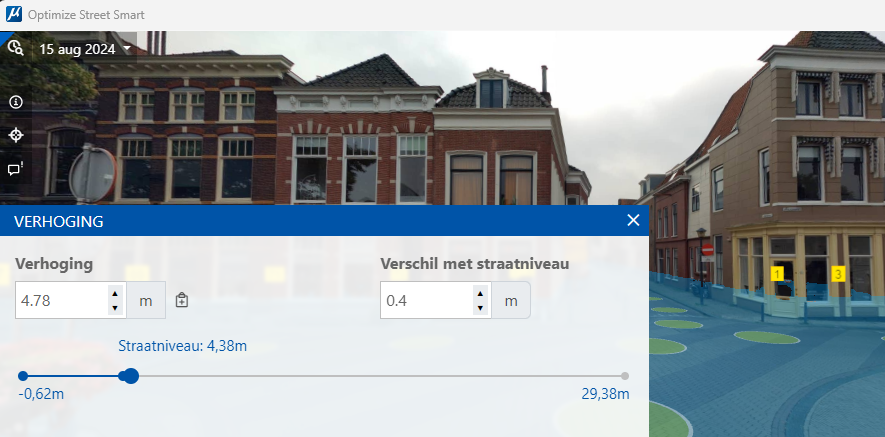

Hoogteweergave

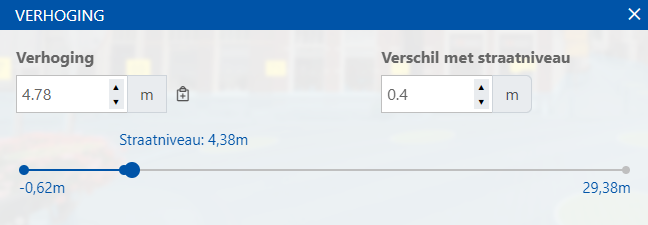

Met deze functie kan het effect van een overstroming worden gesimuleerd. Door de schuif (de groene bol) te verschuiven kan de waterstand worden verhoogd of verlaagd. Op het moment dat de waterstand hoger dan het straatniveau komt zal het “water” verschijnen: alles dat onder loopt zal in blauw worden getoond. In onderstaand voorbeeld ligt het straatniveau op 4.38 meter en dus zal een waterstand van 4.78 meter voor een verschil van 0.4 meter zorgen.

Normaal gesproken worden de Cycloramafoto’s zodanig bewerkt dat er geen gezichten en nummerplaten van auto’s herkenbaar zijn. Dit proces heet “blurring”.

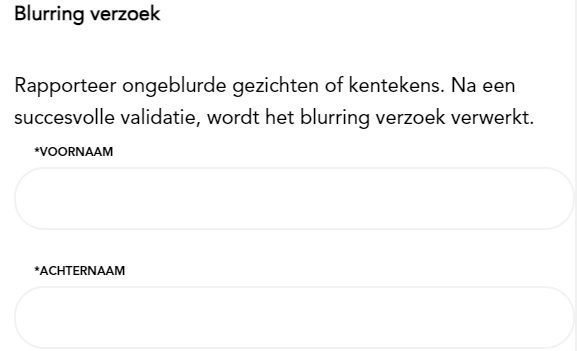

Via deze knop kan je een melding doen van gezichten of kentekens die niet of niet voldoende geblurred.

Na een succesvolle validatie, wordt het blurring verzoek verwerkt.

 Met behulp van deze knop (indien beschikbaar) kan de corresponderende pointcloud (“puntenwolk”) data zichtbaar worden gemaakt in een extra viewer. Deze viewer wordt gesloten door op het kruisje rechtsboven te klikken.

Met behulp van deze knop wordt de corresponderende oblique foto zichtbaar gemaakt in een extra viewer. Deze viewer wordt gesloten door op het kruisje rechtsboven te klikken.

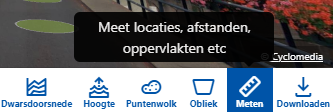

Via deze knop is toegang tot het meet-gedeelte beschikbaar.

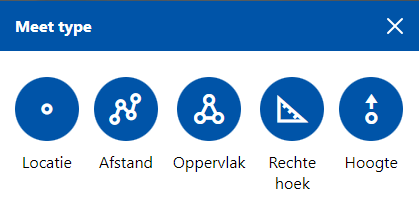

Bij de eerste keer opstarten verschijnt onderstaand menu waaruit het gewenste meet type gekozen kan worden:

.

Zodra een type gekozen is verschijnt rechts van de foto een scherm voor de resultaten en boven in de viewer het meetmenu.

In het meetmenu kunnen de verschillende meet methodes (met of zonder diepte, Measure smart, Smart click en Forward intersection) en eventueel een ander meet type gekozen worden. Zie voor de verschillende meet methodes ook de Street Smart handleiding (https://streetsmarthelp.cyclomedia.com/nl/knowledge-base/meten-in-street-smart/)

Resultaten van een meting kan je opslaan met de “Metingen opslaan”-knop zoals eerder beschreven in paragraaf 3.6 Metingen.

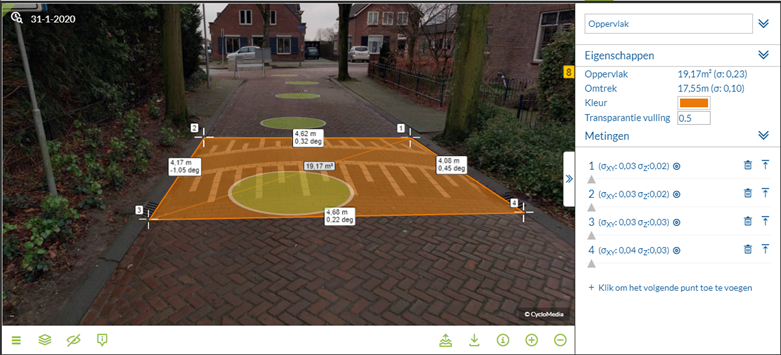

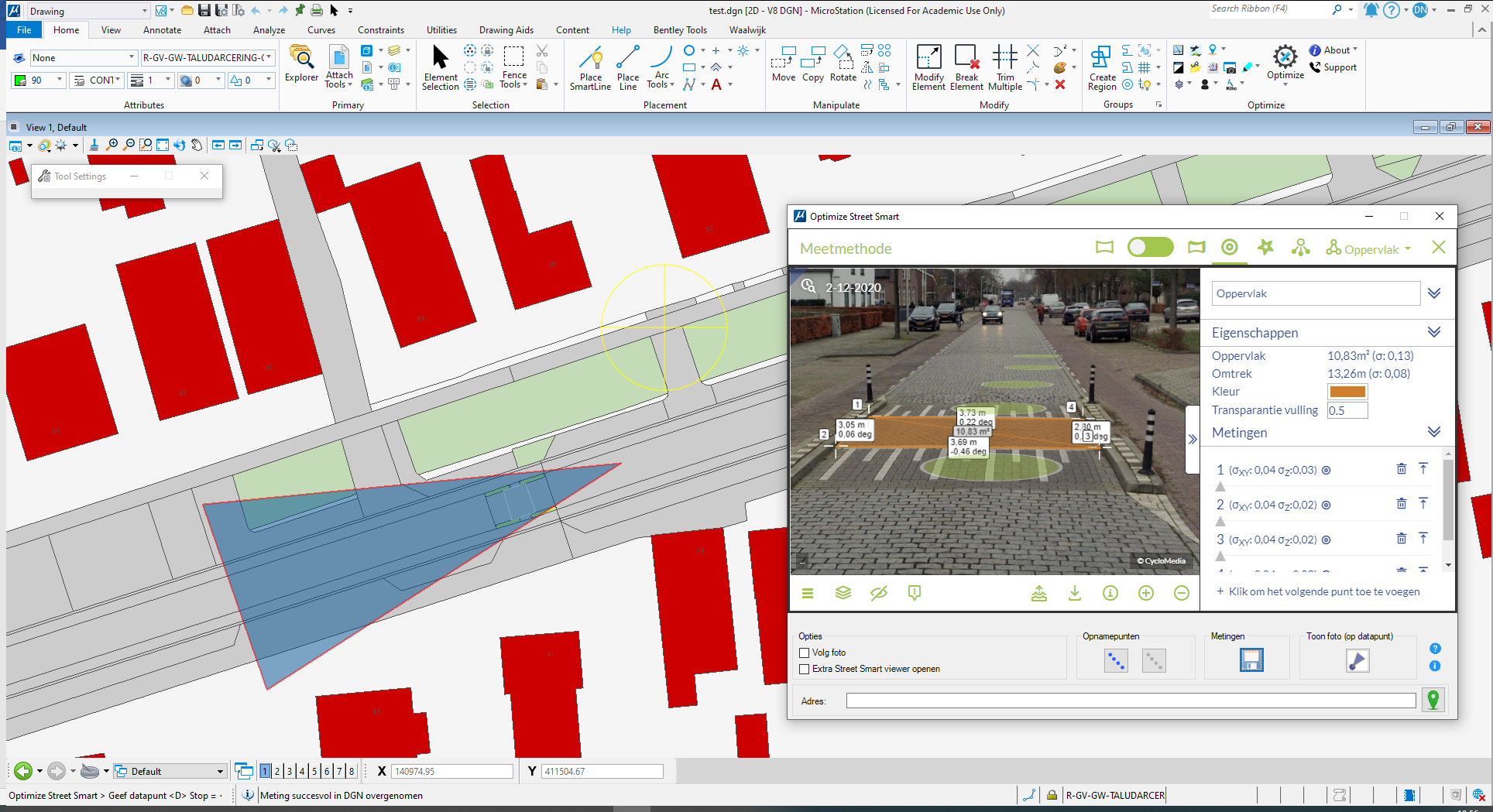

Hieronder zie je een voorbeeld van het resultaat van een Oppervlakte-meting:

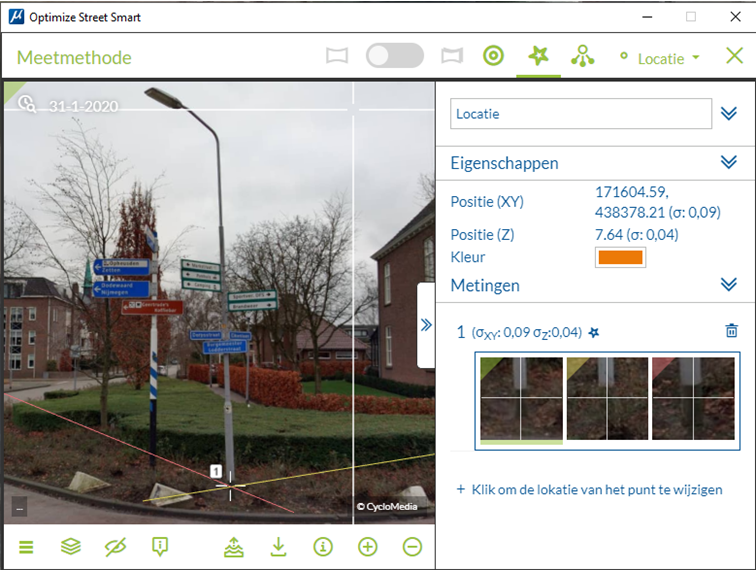

Hieronder zie je een voorbeeld van het resultaat van een Locatie-meting:

De knop “Metingen opslaan” zorgt er voor dat het resultaat van een meting (lijn of punt) als een grafisch element in het actieve Model wordt opgeslagen.

Bovenin het viewer scherm kunnen een paar optie worden gekozen (afhankelijk van de gekozen meetmethode zijn er meer of minder opties zichtbaar):

De volgende drie iconen kun je gebruiken om de wijze van meten mee te bepalen:

     Measure Smart   (in combinatie met diepte  ),

     Smart Click en

    Forward intersection.

      Measure Smart (in combinatie met de diepte-instelling )

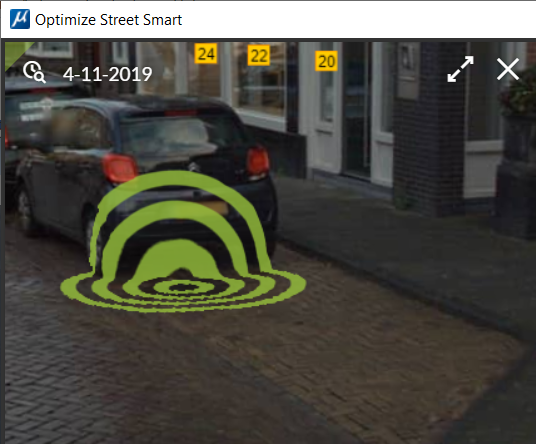

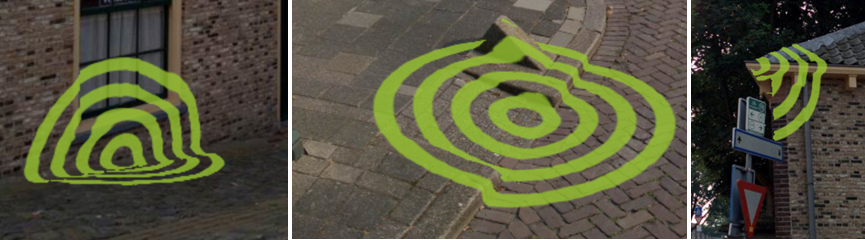

Measure Smart verandert de muislocatie in de nieuwe Surface Cursor en maakt het mogelijk om een 3D-meting uit te voeren met slechts één Cyclorama. De Surface cursor bestaat uit vier ringen die zich draperen over de vorm van het onderliggende object. Hierdoor krijgt de gebruiker in een 3D-effect feedback over de locatie.

Naast de vorm van het object, helpt de Surface Cursor ook bij het aanklikken van de juiste locatie voor de meting. Hiermee wordt voorkomen dat er bv. net naast het hoekpunt van een gebouw geprikt wordt.

Measure Smart en diepte zijn alleen beschikbaar voor Cyclorama’s waar aanvullend Lidar-data is opgenomen. Om de 3D Lidar-data (puntenwolk) te bekijken zet je de switch van diepte naar rechts.

 zonder diepte              met diepte

Smart Click

De Smart Click meetmethode, die eerder beschikbaar was in GlobeSpotter, is vanaf deze versie ook beschikbaar in Street Smart. Deze methode helpt effectief metingen te maken in gebieden waar Measure Smart niet beschikbaar is (geen Lidar data beschikbaar is). Smart Click mode gebruikt beeldherkenning (‘image matching’) om de locatie van je klik te matchen met dezelfde locatie in andere Cyclorama’s om zo de coördinaten te bepalen. Na het aanklikken van een punt gaat Street Smart in naastgelegen Cyclorama’s op zoek naar hetzelfde punt om zo een betrouwbare berekening van de coördinaten te kunnen maken. Indien dit niet lukt of Street Smart geen goede berekening kan maken wordt dit getoond in het resultatenscherm.

Probeer in dat geval de Forward Intersection methode en bepaal zelf vanuit welke opnames het punt het best berekend kan worden.

Forward Intersection

Bij de voorwaartse insnijding (Forward Intersection) moet de gebruiker zelf, vanuit verschillende Cyclorama’s, hetzelfde klik-punt aanwijzen. Street Smart kan dan door middel van voorwaartse insnijdingen het punt nauwkeurig berekenen. Deze methode kan gebruikt worden als Measure Smart en Smart Click niet het gewenste reultaat op leveren of te veel fouten opleveren.

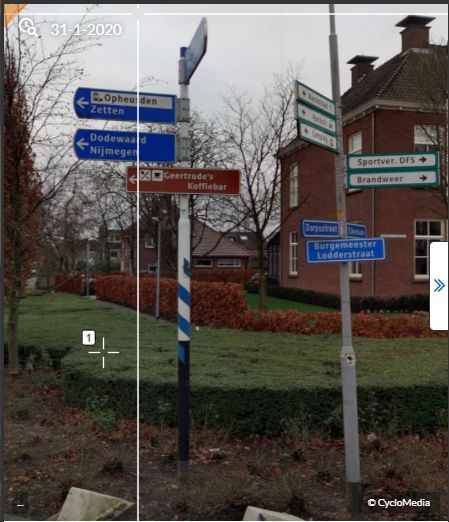

In onderstaand voorbeeld is een lantaarnpaal aangeklikt vanuit de Cyclorama van het opname punt 2 links van het voertuig (gele lijn), daarna vanuit het opname punt 2 rechts van het voertuig (blauwe lijn) en als laatste vanuit de huidige voertuig positie:

Alle drie de meetmethoden kunnen door elkaar gebruikt worden. Je kunt dus midden in een meeting naar een andere methode switchen.

Vanuit het laatste pull down menu kan een ander meettype gekozen worden.

  Locatie: coördinaten van een punt bepalen

Kies een van de meet methoden uit de vorige paragraaf (Measure Smart, Smart Click of Forward Intersection). Klik in de foto op het punt waarvan je de coördinaten wilt meten. In het resultatenscherm worden nu de coördinaten van het punt weergegeven. In de kaart is dat een set van 2D-coördinaten, in de Cycloramaviewer 3D-coördinaten.

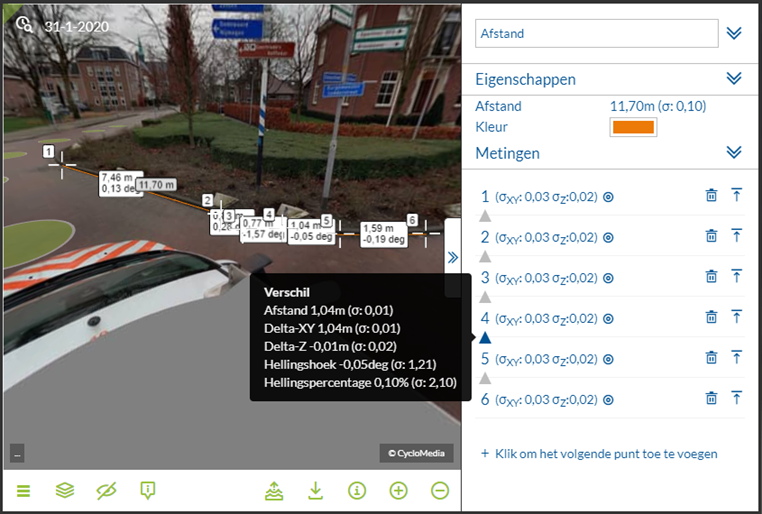

   Afstand: Afstand tussen twee of meer punten

Een afstandsmeting is een opeenvolging van twee of meer punten. Kies weer een van de meet methoden (Measure Smart, Smart Click of Forward Intersection) en klik simpelweg in de kaart of Cyclorama elk punt aan waartussen je de afstand wilt bepalen. Je krijgt zowel de afstand tussen de individuele lijnsegmenten als de totale afstand te zien.

    Oppervlak

Een oppervlaktemeting is vergelijkbaar met een afstandsmeting, behalve dat het eerste en laatste punt met elkaar verbonden worden tot een gesloten polygoon. Je krijgt zowel de afstandsmeting als de oppervlakte te zien:

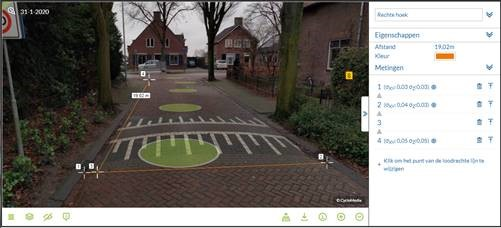

  Rechte hoek:

Een loodrechte meting is alleen beschikbaar in de Cyclorama. Je kan hiermee de afstand van een loodrechte lijn op een basis meten. De eerste twee punten zijn voor de basislijn. Het derde punt creëert de loodrechte lijn op de basislijn.

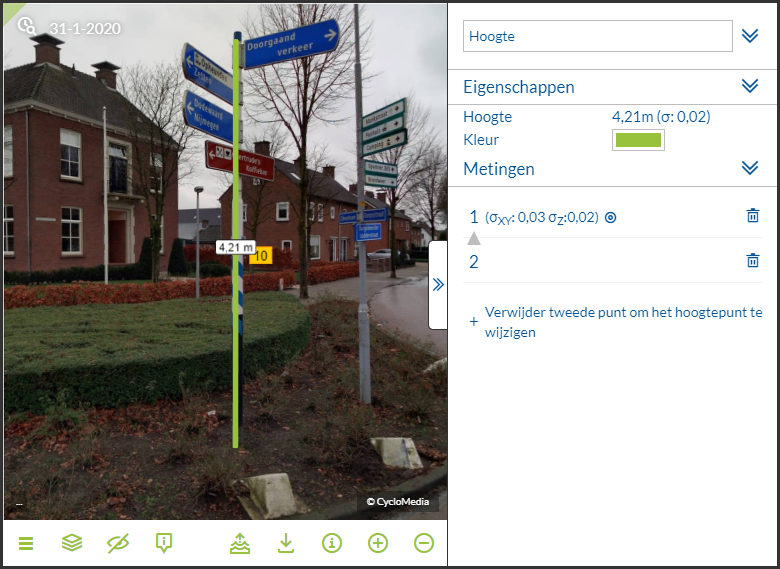

    Hoogte meting

Een hoogte meting is alleen beschikbaar in de Cyclorama. Nadat het eerste punt gemeten is volgt een loodrechte lijn de muis totdat je een tweede punt bepaalt. Deze komt dan recht boven of onder het eerste gemeten punt. Wanneer je met de muis binnen een straal van 20 cm van het eerste x,y coördinaat blijft wordt de meet balk groen.

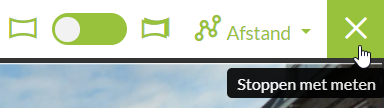

Om te stoppen met meten klik je op het kruisje aan de rechterkant van de meetbalk:

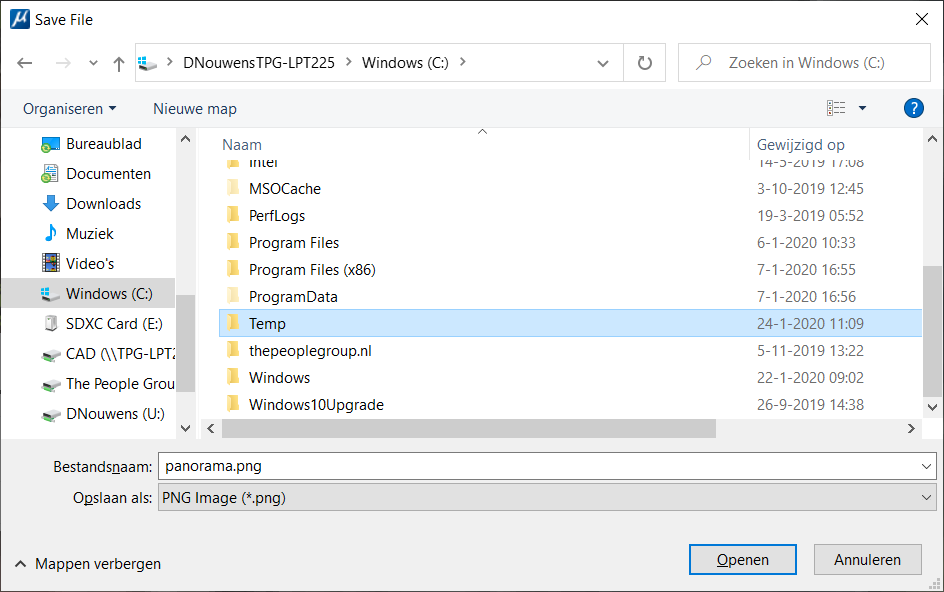

De getoonde foto kan als bestand worden opgeslagen met de knop “Download cyclorama beeld”.

Kies een locatie en geef indien gewenst een andere naam op.

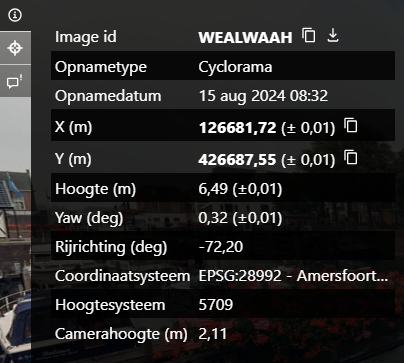

Hiermee kunnen diverse gegevens over de foto worden getoond:

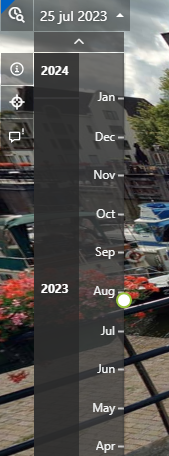

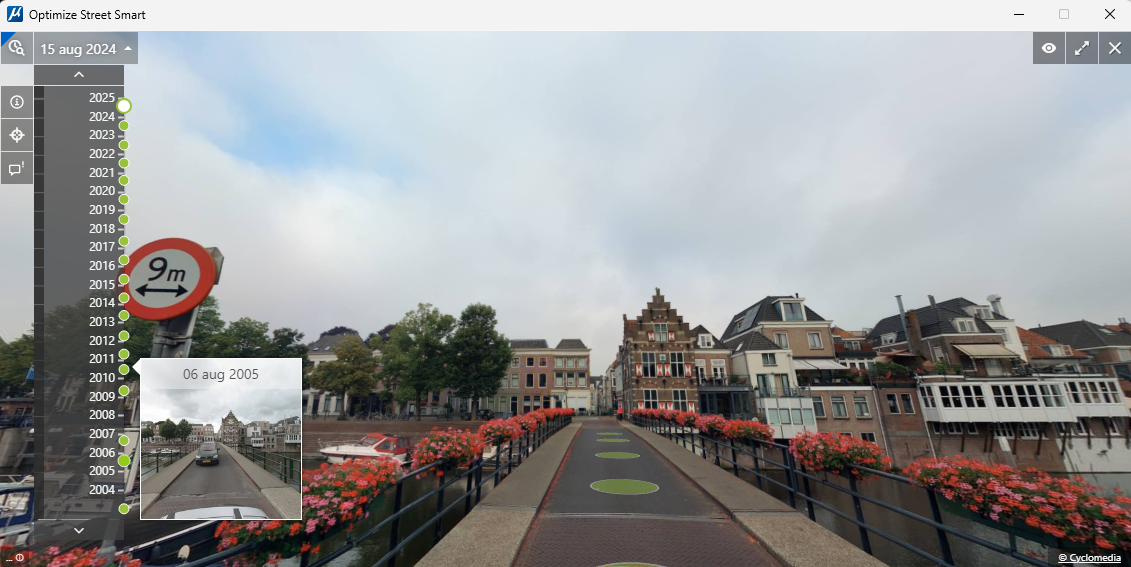

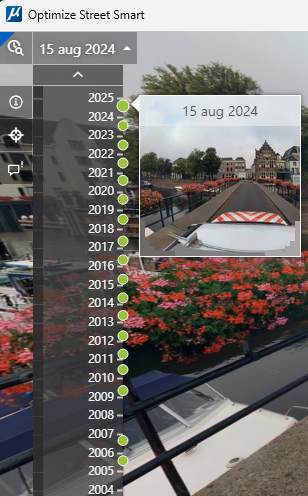

De Time Travel functie maakt het mogelijk om historische foto’s van de betreffende locatie te bekijken. De functie is links bovenin de cyclorama of oblique foto te vinden, bij dit icoontje:

Naast het icoontje staat de opnamedatum van de actieve foto. Daaronder staat een verticale witte lijn met bolletjes. Elk bolletje staat voor een opnamedatum uit het verleden. Door op een bolletje te klikken wordt de betreffende historische foto in het kleine “Preview” schermpje getoond (naast de witte bolletjes lijn). Door op de preview te klikken wordt de foto in het grote scherm getoond.

Met behulp van het scrollwheel op de muis kan verder op een periode worden ingezoomd:
