Deze Configuratiehandleiding beschrijft de configuratiemogelijkheden van Optimize Street Smart CE. Voor verdere vragen verwijzen wij u naar onze supportdesk (support@thepeoplegroup.nl).

INHOUDSOPGAVE

• Licentie controle
• Configuratie Street Smart module
• StreetSmart preferences
  • Tabblad Algemeen
  • Tabblad Street Smart
  • Tabblad Netwerk
  • Tabblad Verschijning
  • Tabblad Puntmeting
  • Tabblad Lijnmeting
  • Tabblad WFS layers

Optimize Street Smart CE werkt alleen in combinatie met Optimize Tools. De Optimize Tools zijn gratis en moeten geïnstalleerd zijn vóór je Optimize Street Smart gaat installeren. Street Smart wordt gestart vanuit Optimize Tools en ook de licentiecontrole loopt via Optimize Tools.

De locatie van de licentiebestanden wordt ingesteld via Optimize Tools in onderstaand bestand.

C:\ProgramData\TPG\Optimize\Config\Optimize_Tools.cfg

Als dit pad goed is ingesteld wordt deze automatisch ook goed ingesteld voor Street Smart.

Hierin zijn de volgende regels van belang:

OPTIMIZE_LICENSE_PATH = $(OPTIMIZE_RESOURCE_PATH)Licenses/

OPTIMIZE_STREETSMART_CE_LICENSEFILE = Optimize_StreetSmart_CE.lic of een van de Optimize Suite licenties zoals b.v. Optimize_Suite_Light.lic

Let op!: Alle gebruikers van Optimize Street Smart CE moeten schrijfrechten hebben op de locatie van de licentiebestanden!

Configuratie Street Smart module

Onderstaand bestand is het belangrijkste configuratiebestand. Dit bestand moet aanwezig zijn. Hierin worden o.a. de benodigde paden gedefinieerd en default keuzes vastgelegd (NLCS of niet, automatisch starten etc.).

C:\ProgramData\TPG\Optimize\Config\Optimize_StreetSmart_CE.cfg

Als je Optimize Street Smart voor het eerst start dan wordt het Instellingenscherm getoond. Hierin kunnen onder andere de inloggegevens (toegang tot de Cyclorama foto’s) worden ingesteld. Deze instellingen worden opgeslagen in het volgende bestand:

…\Optimize\Optimize_StreetSmart_CE\Prefs\StreetSmart.prefs

Dit is de standaardlocatie voor het instellingenbestand. Het is mogelijk een afwijkende folder te definiëren. Dit kan door de variabele STREETSMART_PREFERENCELOCATION in de Optimize_StreetSmart_CE.cfg (zie vorige paragraaf) te definiëren en een geldige waarde te geven. De naam van het bestand kan niet worden aangepast, dit is altijd “StreetSmart.prefs”.

Je krijgt toegang tot de instellingen door het uitvoeren van de key-in: streetsmart settings.

Het bestand zelf is verder niet leesbaar. Door het verwijderen van dit bestand worden de Optimize Street Smart Instellingen opnieuw gevraagd bij het starten van Street Smart.

De volgende tabbladen zijn aanwezig:

Tabblad Algemeen

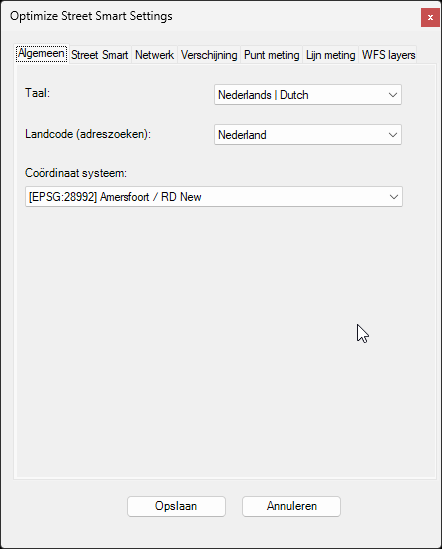

Tabblad Algemeen bevat instellingen voor Taal, Landcode en Coördinaatsysteem. Deze staan standaard correct ingesteld voor gebruik in Nederland en hoeven meestal niet aangepast te worden.

Taal: hiermee kan de taal van de teksten in het scherm en in de Street Smart viewer worden ingesteld. Op dit moment zijn de volgende talen beschikbaar: Nederlands, Engels, Duits en Frans.

Landcode: hiermee kan het zoeken naar adressen worden aangestuurd. Stel dat er naar een adres gezocht wordt dat zowel in België als in Nederland voor komt. In dit geval zijn er meerder treffers, de landcode bepaalt dan nu welke treffer uiteindelijk gebruikt wordt. Het is niet zo dat de landcode alleen treffers in het ingestelde land afdwingt, als de landcode op België staat dan kunnen er gewoon adressen in Nederland of Duitsland worden gevonden. Het zoeken op adres wordt wel sterk beïnvloed door het gekozen coördinaat systeem, het gekozen systeem bepaalt de regio waarin gezocht wordt.

Coördinaat systeem: hiermee kan het te gebruiken coördinaatsysteem worden ingesteld. De systemen zijn middels een standaard EPSG code gedefinieerd. Voor Nederland wordt doorgaans EPSG:28992 gebruikt, voor België zou EPSG:31370 gebruikt kunnen worden en voor Duitsland onder andere EPSG:31467.  Het is zeer belangrijk dat het correcte systeem gekozen wordt, een coördinaat systeem dat niet bij de regio past lijdt tot het niet kunnen zoeken op adressen of tot foutieve positioneringen in de kaart.

Voorbeelden zoeken op adres:

Nederland (EPSG:28992):

Van Voordenpark 1B, 5301 KP Zaltbommel (kan ook zonder de postcode)

België (EPSG:31370):

Grote Markt 1, Aarschot

Duitsland (EPSG:25832):

Platzl 2, München

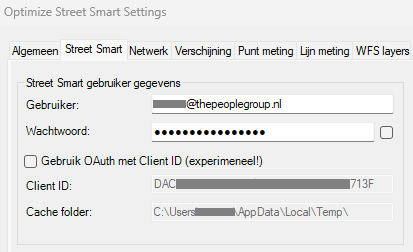

 Het tabblad Street Smart is de plaats om de (bij applicatiebeheerder bekende) inloggegevens op te voeren. Tevens is het mogelijk hier een andere server te kiezen. De Cyclomedia server is standaard afdoende.

Vanaf versie 2.23.50.0 is het mogelijk om de nieuwe Cyclomedia techniek om in te loggen te gebruiken. Deze nieuwe methode gaat op basis van Oauth en een ClientID. Het doel van deze nieuwe techniek is om gebruikers van een organisatie op een makkelijke manier in te laten loggen bij Cyclomedia, zonder dat er een gebruikersnaam/wachtwoord combinatie benodigd is.

Om middels deze techniek te kunnen werken is het wel noodzakelijk dat er afspraken tussen de klant-organisatie en Cyclomedia gemaakt worden. De klant-organisatie dient een SSO identificatieserver in gebruik te hebben en dient de kenmerken hiervan aan Cyclomedia te overleggen. Cyclomedia levert de klant een ClientID, en als het administratief correct geregeld en ingesteld is kan deze nieuwe inlogmethode worden gebruikt. Neem altijd eerst contact op met Cyclomedia voordat deze optie geactiveerd wordt!

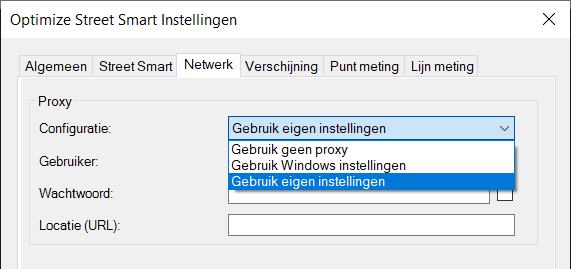

In het tabblad Netwerk is het mogelijk de toegang met proxy te configureren. Er is keuze uit geen proxy (standaard), Windows instellingen of een eigen instelling. Raadpleeg de applicatiebeheerder voor de juiste keuze.

In het tabblad Verschijning pas je de grafische weergave van Street Smart aan.

De grafische weergave (element symbology) van punt en lijnmetingen pas je aan in de tabbladen Puntmeting en Lijnmeting. Dit betreft de elementen die ontstaan nadat op de knop “Metingen” (metingen opslaan) in de viewer wordt geklikt.

Tabblad Puntmeting

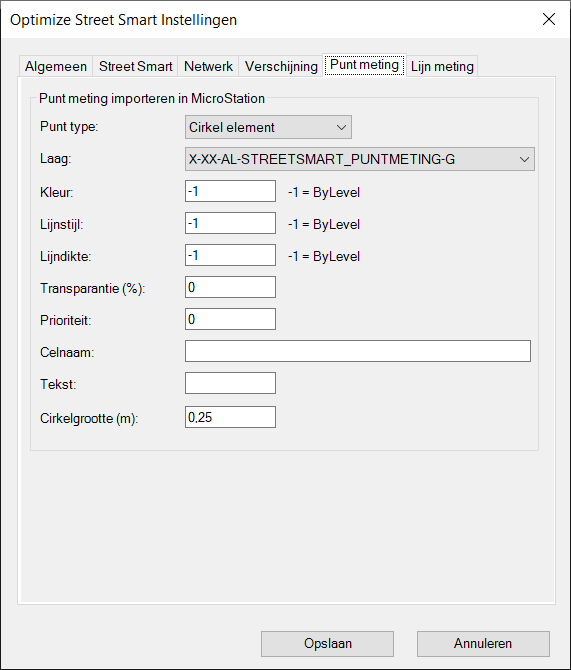

De instellingen van de Puntmeting bestaan uit het punttype (welk symbool er gebruikt wordt) en overige symbology (laag, kleur, lijntype, lijndikte, transparantie). Ook kan er gekozen worden voor een cell of een tekst op de plaats van een meting.

Je kunt een puntmeting alleen opslaan als deze goed is opgegeven.

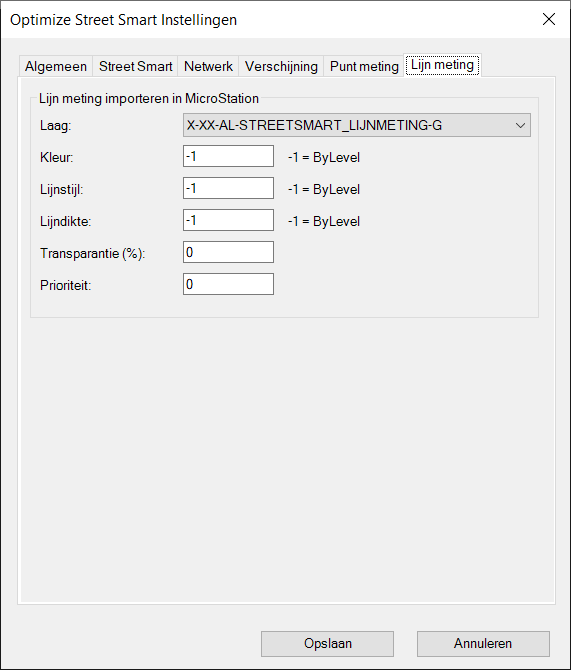

In onderstaand scherm kun je het uiterlijk van een opgeslagen lijnmeting instellen.

Je kunt een lijnmeting alleen opslaan als de meting goed is opgegeven.

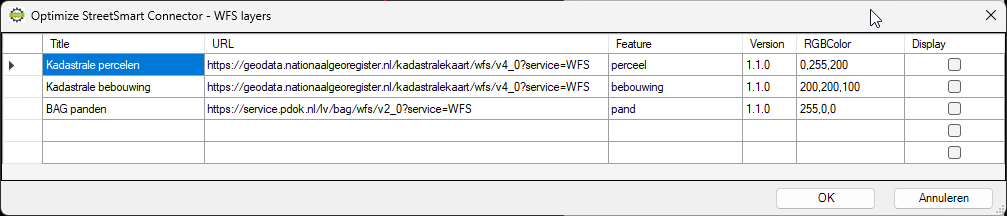

Als de knop aangeklikt wordt dan zal er een volgend schermpje verschijnen (de ingevulde waarden zijn slechts een voorbeeld):

De geconfigureerde WFS layers bevatten:

• Title: de titel van de WFS layer
• URL: de volledige URL, b.v. https://geodata.nationaalgeoregister.nl/kadastralekaart/wfs/v4_0?service=WFS
• Feature: een WFS kan meerdere features bevatten, geef hier aan welk feature gewenst is, b.v. “perceel”
• Version: de in de betreffende WFS ondersteunde WFS versie, b.v. 1.1.0
• RGBColor: de RGB kleur waarin de WFS data getoond moet worden, b.v. 255,0,0 om de data in rood te tonen – let op: scheidingsteken tussen de drie waarden is een komma
• Display: als deze aangevinkt is dan zal de betreffende layer automatisch getoond worden in de Cyclomedia viewer. Indien niet aangevinkt dan zal de gebruiker deze layer handmatig door de gebruiker aan moeten worden gezet in de Cyclomedia viewer

Gebruik van de WFS layers in de Cyclomedia viewer.

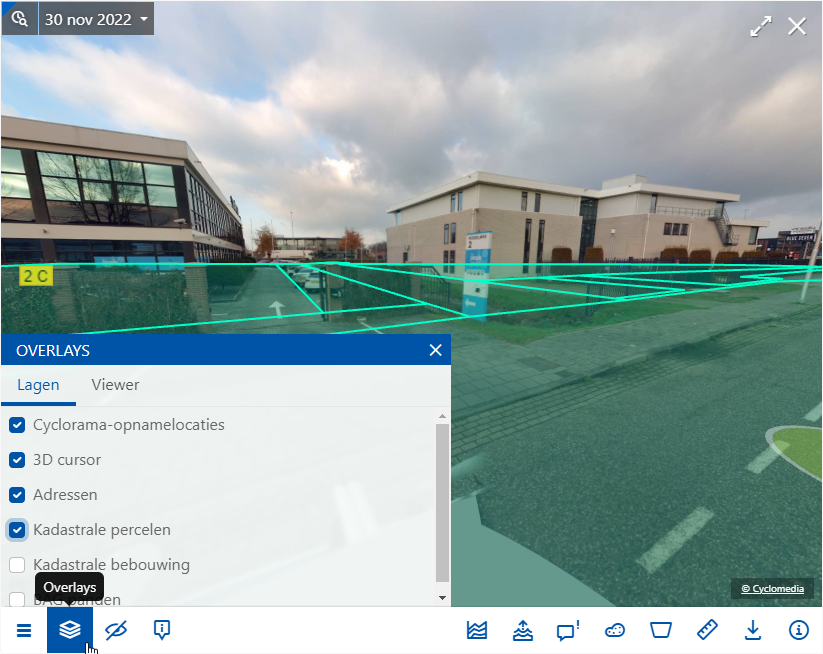

De geconfigureerde layers zijn zichtbaar zodra er op de “Overlays” knop wordt geklikt in de viewer:
