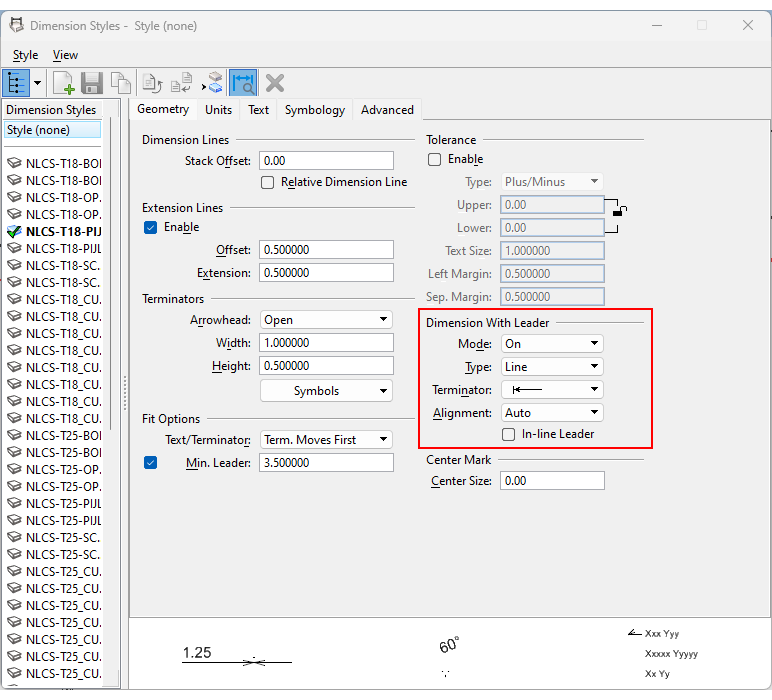

Deze instelling vind je in het scherm van de Dimension Styles:
Mode
Je bepaalt hier het gedrag van een maatvoeringstekst.
None
De maatvoeringstekst kan alleen parallel aan de dimension line verplaatst worden.
On
De maatvoeringstekst kan verplaatst worden.
Automatic
De maatvoeringstekst wordt altijd met een 'Leader' geplaatst als er niet genoeg ruimte is.
Type
Je kunt hier aangeven hoe een maattekst weergegeven wordt als je die verplaatst (met Modify Element!).

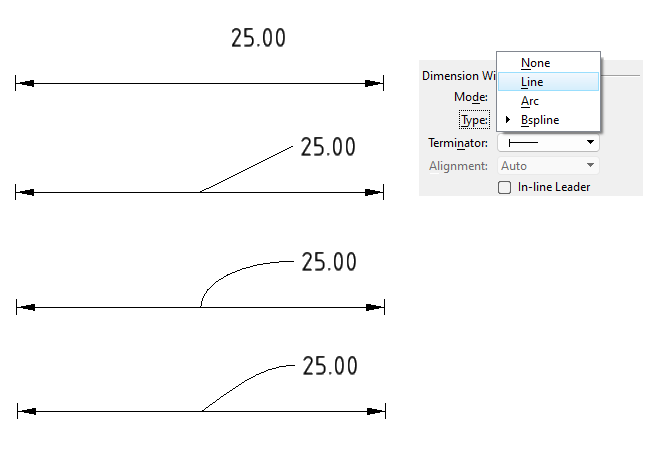

De verschillende 'Types' zie je hieronder:

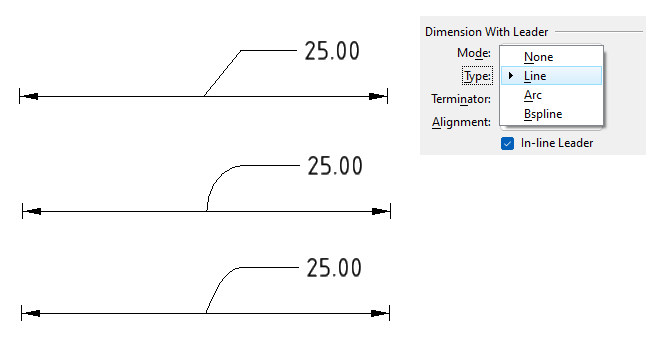

Als je de optie 'In-line Leader' aanvinkt dan wordt er een extra streepje toegevoegd:

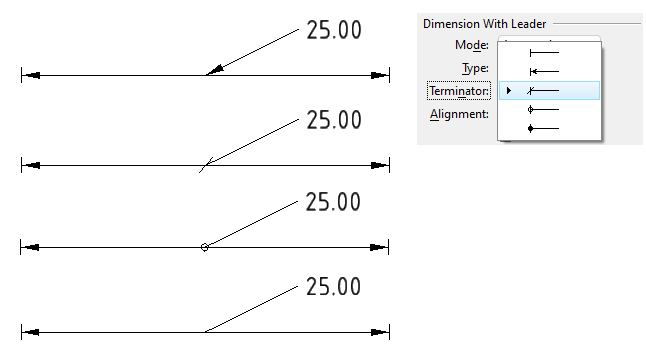

Je kunt er ook nog voor kiezen om een 'Terminator' toe te voegen:

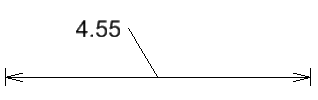

(Het is moeilijk te zien, maar de onderste wordt echt voorzien van een dicht bolletje, maar het bolletje is erg klein. Je kunt het bolletje wel groter maken, maar dan worden de pijlpunten van de maatvoering ook erg groot:
en dat is weer geen gezicht ).
Alignment
Hiermee regel je welke kant de tekst op geschreven wordt:
Auto
De tekst wordt, afhankelijk van de richting waarin je de tekst verplaatst, naar links of rechts geplaatst.
Right
De tekst wordt zodra deze verplaatst wordt naar rechts geplaatst.
Left
De tekst wordt, zodra deze verplaatst wordt, naar links geplaatst.
In-line Leader
Deze optie zorgt ervoor dat er een extra horizontaal lijntje vóór de maatvoeringstekst geplaatst wordt.
De lengte van de 'leader' wordt opgegeven bij de optie 'Min. Leader' in 'Fit Options':
De opgegeven waarde is 3 keer de teksthoogte van de maattekst.
Behalve de lengte van de leader bij een Dimension with leader bepaalt deze waarde ook de afstand tussen de tekst en de Extension lines.
