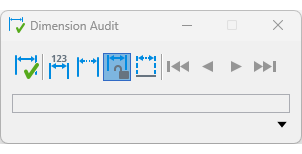

Deze controle-tool vind je op de Annotate-tab:
Hiermee kun je:
- Maten vinden met aangepaste tekst
Het is mogelijk om de tekst van de maatvoering te wijzigen eenvoudig door er dubbel op te klikken. De tekst-editor opent dan en je ziet een sterretje. Je kunt dat sterretje vervangen door een andere tekst of er tekst bij zetten (bijvoorbeeld een ± symbool).
Tip!: Je kunt de maat altijd terugkrijgen door er weer een sterretje in te zetten . - Gedropte maten
Hiermee bedoelen ze maten die gedropt zijn ‘To Geometry’, dus die nu alleen maar lijnen, teksten en pijlpunten zijn. - Maten die niet gekoppeld zijn aan een element.
- Maten waarvan de koppeling verloren is gegaan.
Werkwijze:
- Klik op het eerste knopje om de audit te starten.
- Je krijgt daarna eerst een overzicht met de gevonden 'fouten'.
- Met de pijltjes kun je van de ene naar de andere fout gaan om deze op te lossen. De tool zoomt naar de 'foute maatvoering'.
