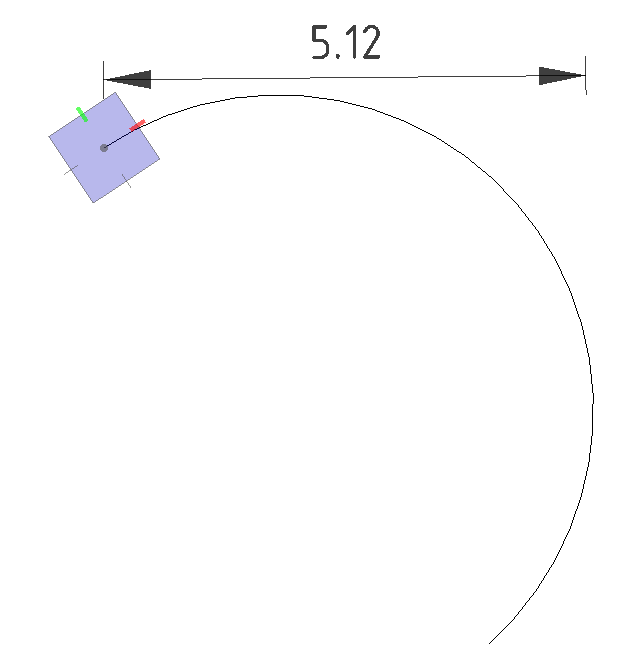

Als je een horizontale maat wil zetten bij bijvoorbeeld onderstaande boog:

Dan valt het niet mee om een goed snappunt te vinden. Een tip is om de keyin ‘Set Range’ te gebruiken.

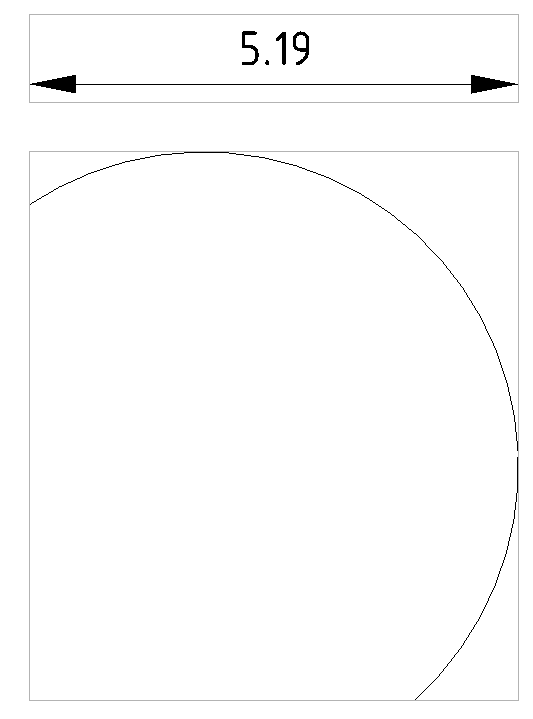

Bij elk element in de tekening wordt de ‘range’ van dat element weergegeven (dat zie je als die grijze rechthoek (vaak moet je wel even in- en uitzoomen om de rechthoeken te zien) nu kun je de range gebruiken om op te snappen:

Daarna zet je de range weer uit met dezelfde keyin.
