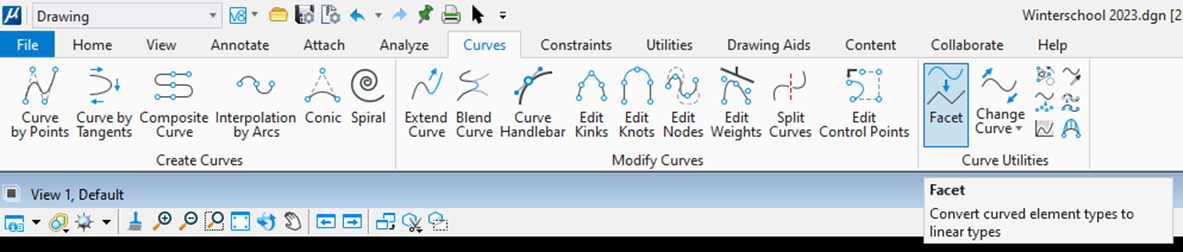

Als je arcs of curves om wil zetten naar een linestring of een complex chain, dan kan dat met de functie 'Facet curve'. Je vindt dit commando in tabblad Curves:

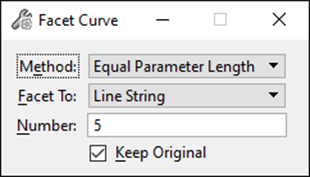

Je hebt verschillende mogelijkheden:

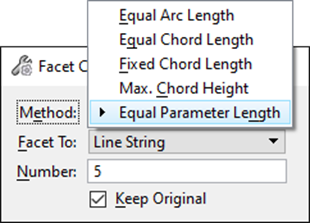

Zoals verschillende methodes:


Deze methodes geven aan hoe de curve/arc wordt verdeeld:



Equal Parameter Length

De curve wordt verdeeld in een aantal (number) gelijke stukken

Max. Chord Height

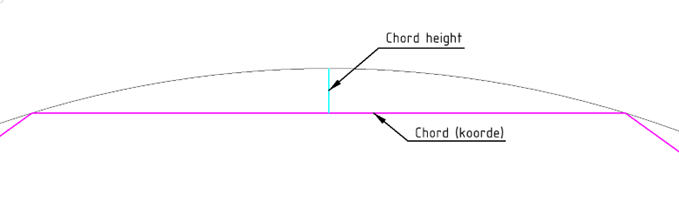

De curve wordt opgedeeld in een aantal delen waarvan de Chord Height niet groter mag zijn dan de opgegeven waarde (zie plaatje voor definitie Chord height)

Fixed Chord Length

De curve wordt opgedeeld in een aantal (number) elementen met een opgegeven koorde (Chord)

Equal Chord Length

De curve wordt opgedeeld in een aantal (number) elementen met een gelijke koorde-lengte (Chord)

Equal Arc Length

De curve wordt opgedeeld in een aantal bogen met gelijke lengte
