Dat je een Pdf als een plaatje of raster onder je tekening kan leggen dat weten de meeste MicroStation-gebruikers wel, maar sinds een paar updates kun je ook een pdf importeren als MicroStation-elementen. Maar daar moet je wel wat voor doen!
- De volgende Configuratie variabele moet aangepast worden: MS_IMPORT_USINGADOBEPDF deze moet op 0 gezet worden (dit is een eenmalige actie).
- Ook de volgende Configuratie variabele is belangrijk: MS_PDFVEC_SHOW_HIDDENTEXT die mag je op ‘True‘ zetten (daardoor worden teksten dadelijk binnengehaald als tekst én als lijnen in plaats van alleen als lijnen.

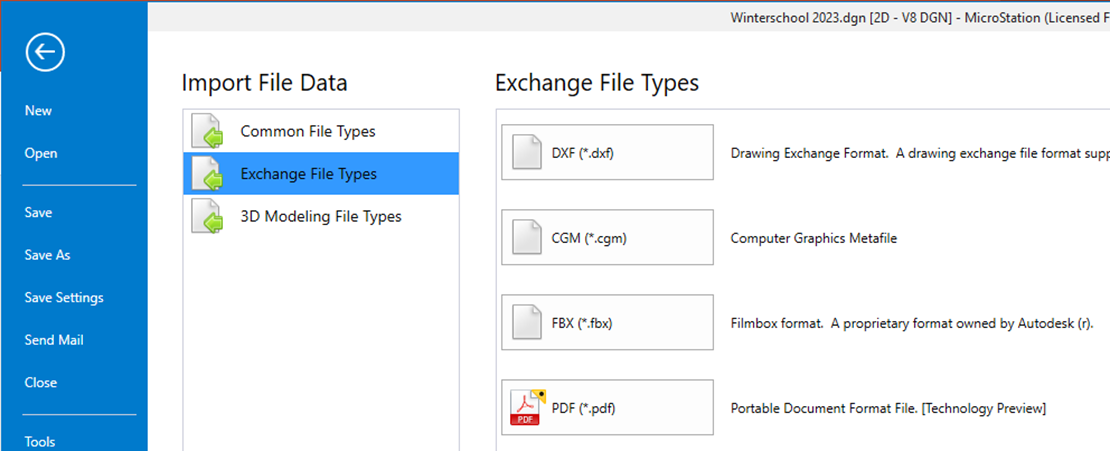

- Nu kun je een pdf gaan importeren. Ga hiervoor naar de ‘File’-tab en kies ‘Import’ > ‘Exchange File Types’ > ‘PDF’.
- Selecteer een PDF en klik op ‘Import’.
CONCLUSIE
Deze tool is nog niet helemaal perfect. Sommige dingen zijn wel logisch en misschien mis ik nog een paar instellingen, maar dit zijn de dingen die niet (helemaal) goed gaan:
- Cellen worden niet herkend, dat is natuurlijk niet zo raar want je kunt op het plaatje ook niet zien dat bepaalde elementen bij elkaar horen.
- De pdf werd niet geïmporteerd op coördinaten, maar dat is misschien nog wel op te lossen via de PDF-driver waarmee de PDF gemaakt is.
- Alles werd geïmporteerd op één laag ook al was de PDF wel in lagen.
- Lijnen met onderbroken lijnstijlen worden als losse lijntjes overgenomen.
Wat gaat er al wel goed:
- De kleuren werden wel prima overgenomen.
- Doorgetrokken lijnen en lijnen die aan elkaar zitten worden ook als linestrings binnengehaald.
