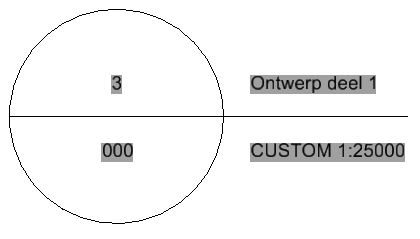

Detailing Symbols zijn die 'irritante' symbolen die je ziet verschijnen als je iets doet met Named Boundaries (of met de Named Fences, omdat die sinds een aantal jaren automatisch omgezet worden naar Named Boundaries). Ik bedoel dit soort symbolen:

Er zijn een paar manieren om met deze symbolen om te gaan.

  1. Je kunt het symbool verplaatsen naar een plek buiten je kader. Dat kan gewoon met het commando 'Move', het lijkt dan alsof hij ook de gehele Named Boundary gaat verplaatsen, maar je verplaatst alleen het symbool.
    Nu staat het symbool wel in je tekening, maar hij wordt niet geprint.
  2. Je kunt ook aangeven dat je deze symbolen niet wil zien.

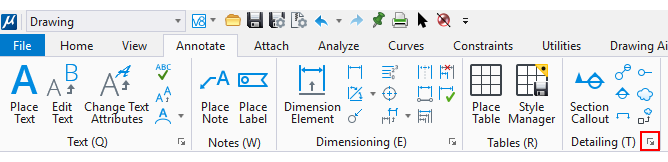

    Daarvoor ga je naar de groep Detailing op tabblad Annotate en je drukt op het kleine knopje in de rechter onderhoek van die groep:

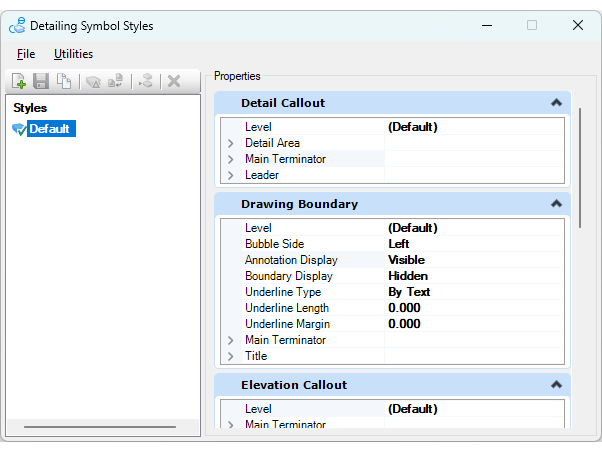

    Je komt dan bij de Detailing Symbol Style dialog:
    Klik op de 'Default'-stijl en je ziet de eigenschappen van die 'Default Detailing Symbol Style'. Zet de 'Annotation Display' op 'Hidden' en sla de wijziging op.
    Nu is het symbool verdwenen en komt niet mee terug in deze tekening (dus ook nieuwe worden niet getoond).
    (een andere optie is om de symbolen op een laag te zetten die je dan uit kunt zetten).



Let op!

Je hebt nu alleen de Detailing Symbol Style aangepast voor je actieve tekening. Dus in een andere tekening zijn de symbolen dus gewoon weer zichtbaar. Je kunt deze instelling natuurlijk wel goed zetten in je Seed File, dan hebben nieuwe tekeningen geen 'last' meer van deze symbolen.


  1. Je zou ook een nieuwe instelling kunnen maken van de Detailing Symbol Style die een aanduiding (symbool) geeft die wel bruikbaar is. Zoiets als bijvoorbeeld:
    Hier komt in de toekomst nog een keer een artikel over.
