Eén van de nieuwe functionaliteiten van MicroStation 2026 is de mogelijkheid om een 3D afbeeldingen 'onder' je tekening te leggen.

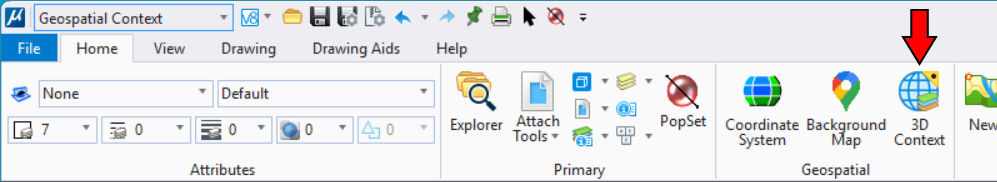

Hiervoor maak je een 3D model mét een coördinaatstelsel daaraan gekoppeld waarin je met de Workflow 'Geospatial Context' 3D Context kunt toevoegen:

Als je je eigen ontwerp in die 3D weergave wil laten zien, dan is het handig als je een gat kunt knippen in de weergave.

Dat lijkt op het eerste gezicht niet mogelijk, de weergave wordt niet gekoppeld zoals een reference of een raster.

Duco van Overschot van Synargio architecten is er ingedoken en heeft de oplossing gevonden:

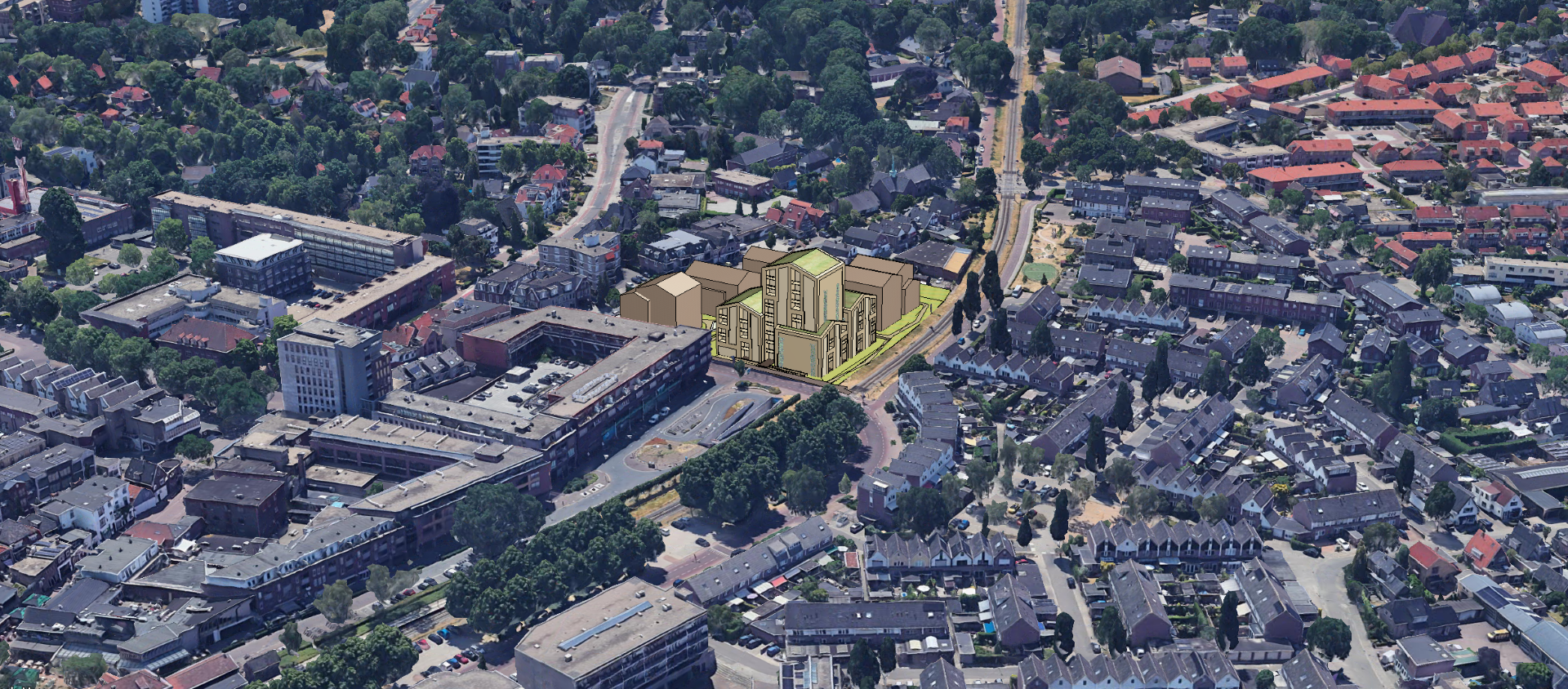

Als je het 3D model (met daarin de 3D weergave) koppelt als een reference onder een (3D!) model dan kun je met de bekende techniek van 'Clip Boundary' of 'Clip Mask' een stuk uit je reference knippen en creëer je daarmee de mogelijkheid om je eigen ontwerp erin te plakken:

(deze afbeelding wordt gebruikt met toestemming van Synargio)

Denk er wel aan dat je de 3D weergave alleen ziet als je met 3D models werkt!

Dank je wel, Duco!
