De Release Notes beschrijven de aangepaste, verbeterde en nieuwe functionaliteiten van Optimize Cursim CE ten opzichte van de vorige versie. Voor verdere vragen verwijzen wij u naar onze supportdesk (https://support.thepeoplegroup.nl/ of mail naar support@thepeoplegroup.nl).
Optimize CURSIM Connector versie 7 werkt alleen samen met CURSIM versie 7, niet met versie 5 en versie 6!
Dit is de eerste release van de CURSIM Connector voor CURSIM versie 7.
Ten opzichte van de vorige versie van deze connector (versie 7.25.27.0) zijn er enkele nieuwe functionaliteiten bij gekomen, naast wat minor bugfixes:
CAD-1506
Foutmelding: Foutieve invoer bij Opmaakgegevens bij invoer foutieve coördinaten van invoegpunt

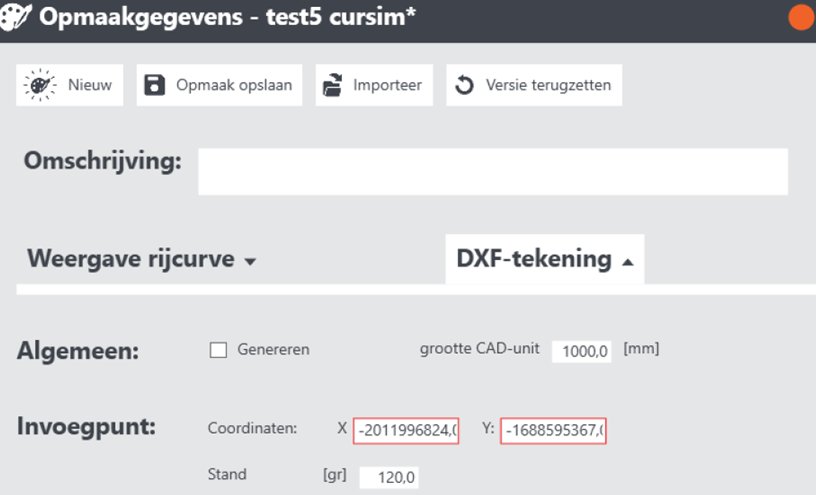

Het kan voorkomen dat de Coördinaten een rare waarde krijgen:

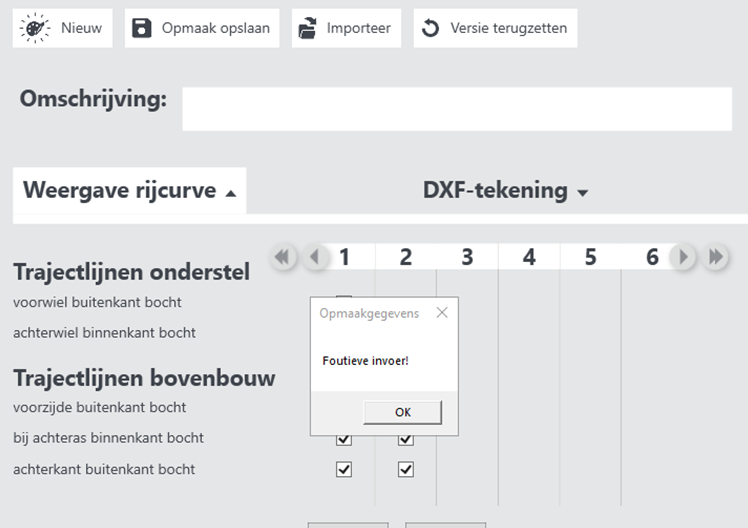

Dit resulteert in een foutmelding: Foutieve invoer!
bij Opmaakgegevens bij invoer foutieve coördinaten van invoegpunt:
Is het mogelijk om de melding te verduidelijken? Dus dat het gaat om de waarde van de coördinaten bij Invoegpunt. In voorbeeld dus negatief en zeer groot (wellicht te groot voor lengte veld).
Als de waarde foutief is dan zou het ook kunnen dat je deze waarde automatisch naar 0 zet. Dan graag een melding dat de waarde automatisch is aangepast.
Wat we zien met versie 7.1.0 is dat deze melding niet direct getoond wordt. Pas als ik weer op opslaan klik.

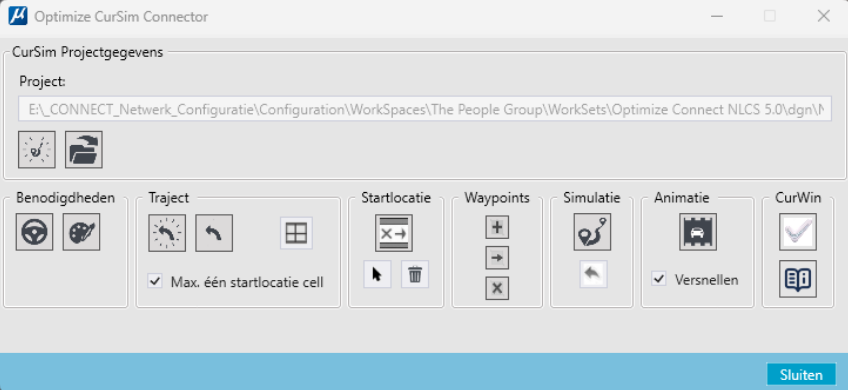

Het lijkt erop dat de gegevens van de coördinaten niet worden opgeslagen in de json via MicroStation popup Curwin. Dat is echter niet het geval, als de grafische omgeving is geopend en er bestaat een startcell, dan worden die coordinaten in de X en Y gevuld bij de DXF-tekening. Hier kunnen wel ongeldige waarden ontstaan, hier kunnen we wel een check voor inbouwen tussen tussen -999999m en 999999m en melding geven als waarde niet juist is. De locatie van de startcell wordt derhalve rechtstreeks naar de JSON geschreven hierdoor lijkt handmatig niet te worden opgeslagen. In de grafisch omgeving moet je deze waarde dus altijd via de locatie van startcell ontvangen als deze bestaat. Bestaan er 2 start cellen dan wordt de waarde op nul gezet. Standaard maken we maar 1 startcell aan, d.m.v. het vinkje bij Max. één startlocatie cell:
CAD-1507
knop naar help bestand in Optimize Cursim opnemen
Er is een CurWin chm bestand, Welke in een geopend Curwin scherm met F1 kan worden bekeken. Staat Curwin op het netwerk, dan is deze help leeg. Graag willen een knop opnemen in het Optimize CurSim scherm naar deze handleiding of een kopie ervan in de Optimize CurSim folder.
….\DAT.Mobility\CurSim\help\CurWin.chm
Als nu aanwezig mits variabele gezet:
Bij nader inzien moet dit wellicht/eigenlijk helemaal anders een chm file welke op een netwerk omgeving staat kan de gebruiker wel openen, maar de inhoud wordt niet getoond.
Er is dus een online handleiding waar we de koppeling kunnen onderbrengen.
Dit kan klant zelf installen als noodzakelijk via een variabele in de Optimize_CURSIM_CE.cfg.
Bv
OPTIMIZE_CURSIM_HELP_RESOURCE = https://support.thepeoplegroup.nl/nl/support/solutions/articles/77000584386-cursim-7-1-0-windows-gebruikershandleiding
of
OPTIMIZE_CURSIM_HELP_RESOURCE = E:\_CONNECT_Netwerk_Configuratie\DAT.Mobility\Cursim 7.1.0\CurSim\documentatie\CurSim v7.1.0
CAD-1508
instellen Lijnstijlen mogelijk maken
Klant wil graag naast lagen en kleuren ook lijnstijlen kunnen definiëren.
Dus NLCS en/of MS lijnstijlen en zou dan tevens een dikte mee willen kunnen geven, dus de 3 symbology opties.
Toegevoegde variabelen in Optimize_CURSIM_CE.cfg
OPTIMIZE_CURSIM_LEVELWEIGHT = 1
OPTIMIZE_CURSIM_LEVELWEIGHT_CURSIM_VOERTUIG_VOLLEDIG = 1
OPTIMIZE_CURSIM_LEVELWEIGHT_CURSIM_VOERTUIG_START = 1
OPTIMIZE_CURSIM_LEVELWEIGHT_CURSIM_BOVENBOUW_VOORKANT = 1
OPTIMIZE_CURSIM_LEVELWEIGHT_CURSIM_BOVENBOUW_ACHTERKANT = 1
OPTIMIZE_CURSIM_LEVELWEIGHT_CURSIM_BOVENBOUW_ACHTERAS = 1
OPTIMIZE_CURSIM_LEVELWEIGHT_CURSIM_VOORWIEL = 1
OPTIMIZE_CURSIM_LEVELWEIGHT_CURSIM_ACHTERWIEL = 1
OPTIMIZE_CURSIM_LEVELWEIGHT_SAFETY_CONTOUR = 1
OPTIMIZE_CURSIM_LEVELLINESTYLE = 0
OPTIMIZE_CURSIM_LEVELLINESTYLE_CURSIM_VOERTUIG_VOLLEDIG = 0
OPTIMIZE_CURSIM_LEVELLINESTYLE_CURSIM_VOERTUIG_START = 0
OPTIMIZE_CURSIM_LEVELLINESTYLE_CURSIM_BOVENBOUW_VOORKANT = 0
OPTIMIZE_CURSIM_LEVELLINESTYLE_CURSIM_BOVENBOUW_ACHTERKANT = 0
OPTIMIZE_CURSIM_LEVELLINESTYLE_CURSIM_BOVENBOUW_ACHTERAS = 0
OPTIMIZE_CURSIM_LEVELLINESTYLE_CURSIM_VOORWIEL = 0
OPTIMIZE_CURSIM_LEVELLINESTYLE_CURSIM_ACHTERWIEL = 0
OPTIMIZE_CURSIM_LEVELLINESTYLE_SAFETY_CONTOUR = 1
CAD-1602
kleurnummers voor levels ondersteunen i.p.v. alleen RGB waarden
Wens klant is gerealiseerd:
De waarden voor de kleuren mogen alleen RGB waarden zijn? (handleiding zegt inderdaad ‘color (r,g,b)’)
Pennummers gebruiken is onmogelijk? Als ik pennummers gebruik voor de ‘OPTIMIZE_CURSIM_LEVELCOLOR_CURSIM’ waarden, worden alle levels met pen ‘0’ aangemaakt.
Het gebruik van kleurnummers is nu mogelijk gemaakt.
CAD-1622
Optimize Cursim CE animatie kunnen pauzeren de locatie van het trajectnr. in de animatie melden
Klantvraag is gerealiseerd:
“We hebben gisteren lopen worstelen met een rijcurve voor een achteruitrijdende truck met oplegger.
We zijn er wel uitgekomen maar we zouden het wel handig vinden dat:
- Het afspelen van de animatie kan worden gepauzeerd
- Bij het afspelen van de animatie wordt vermeld welke stap op dat moment actief is. Nu moesten we zelf steeds tellen om te weten welke stap in de tabel we moesten aanpassen."
Het voortgang scherm is verbeterd:
Er is nu een Pauze knop en een in en uitzoom knop. Alsook een knop om de locatie een keertje weer te geven.
In het message center wordt weergegeven waar de animatie is beland.
CAD-1650
Optimize Cursim Ondersteunen Dark UI modus Bentley
De schermen van Optimize Cursim zijn nu leesbaar als Bentley is ingesteld op Dark Themed UI.
Opmerking: in de oorspronkelijke versie (versie 5) was het noodzakelijk om specifieke versies van CURSIM 5 onderdelen te installeren.
Dit is niet langer noodzakelijk met CURSIM versie 7, een normale “next-next-finish” installatie van de basis-applicatie CURSIM 7 voor Windows volstaat.
